1PC 炭素鋼ボールバルブロック装置付き

ロック装置付き 1PC 炭素鋼ボールバルブは、強力な本体構造と実用的なロック機構を組み合わせています。 オペレータが安定した流量制御を維持し、誤操作のリスクを軽減できるようにします。

マルチピースバルブ構造と比較して、ワンピースボディ設計はコンパクトなプロファイルと少ない可能性を提供します。 外部漏れ箇所。炭素鋼構造は優れた機械的強度とコスト効率を提供します。 このバルブは、ステンレス鋼を必要としない一般的な産業用途に適しています。

製品の動作原理

このバルブは、1/4 回転ボール機構を使用して媒体の流れを制御します。

ハンドルをパイプラインと平行に回すと、ボールの穴が流路と一致し、 通過する媒体。ハンドルを90度回転させるとボールは流れ方向に対して直角に回転し、 通路を塞いで流れを遮断します。

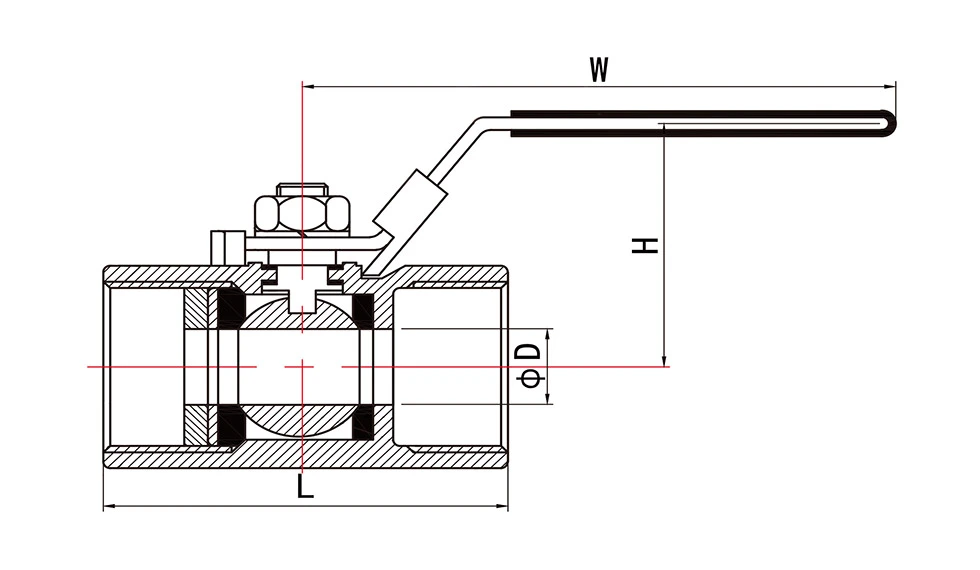

製品パラメータ

Kv VALUESperdida de carga de 1 bar.バルブ全体。

Kv = 1 bar の圧力降下を生じる 1 時間あたりの水の流量 (立方メートル)。

* N: ANSI B 2.1 NPT に準拠したねじ端
* B: BS21 BSP に従ってスレッドが終了します

利点

1ピースボディデザイン

本体の接合部が少ないコンパクトな構造で、漏れの可能性のある箇所を減らします。

炭素鋼の強度

産業用パイプライン用途に強力な機械的性能を提供します。

安全制御のためのロック可能なハンドル

より安全なメンテナンス手順をサポートします。

信頼性の高い遮断性能

高精度のボールシートとシールシートを適切に選択して取り付けると、安定したシール性能が保証されます。

素早い 4 分の 1 回転操作

90度の簡単操作で素早い開閉が可能です。

コスト効率の高いステンレス鋼の代替品

高強度と経済的なコストが要求される非腐食性媒体に最適です。

複数の構成オプション

さまざまなサイズ、端接続、圧力定格、シール材、表面処理を用意 アプリケーションのニーズに応じて。

選択の提案

ロック装置付き 1PC 炭素鋼ボールバルブを選択する場合は、次の点を考慮してください。

中程度の互換性

バルブ材質、シール材質が水、油、ガス、流体などの流体に適しているか確認してください。 圧縮空気。

圧力定格

実際の使用圧力とシステムの圧力クラスに応じてバルブを選定してください。

使用温度

使用温度範囲に応じて、適切なシートおよびシールの材質を選択してください。

バルブサイズ

バルブのサイズをパイプラインの直径に合わせて、適切な流量を確保します。

エンドコネクションタイプ

パイプラインの設計に応じて、ネジ接続、フランジ接続、溶接接続、またはカスタマイズされた接続タイプを選択します。

ポートの種類

圧力損失を低くする必要がある場合は、フルポートを推奨します。コンパクトな設置のために縮小ポートを選択可能 そしてコスト効率。

ロック要件

バルブを開位置でロックする必要があるか、閉位置でロックする必要があるか、またはその両方でロックする必要があるかを確認します。

表面保護

屋外または湿気の多い環境では、適切なコーティングまたは防食処理を行うことをお勧めします。

製品比較

品質検査工程

当社の品質検査プロセスは、安定した性能と確実な納品を保証するように設計されています。

原材料検査

生産前に材料グレード、外観、証明書がチェックされます。

寸法検査

主要な寸法は、加工中および加工後に測定されます。

部品検査

ボール、ステム、シート、シール、ロック部品は組み立て前に検査されます。

組立検査

バルブは技術要件に従って組み立てられ、ハンドルの動作がチェックされます。

圧力試験

シェルテストとシート漏れテストは、適用される規格または顧客の要件に従って実行されます。

ロッキング機能テスト

ロック装置がチェックされ、スムーズな動作と確実な位置が確保されます。

表面およびマーキング検査

塗装、表面仕上げ、製品刻印、銘板の内容を確認します。

最終検査と梱包チェック

各バルブは梱包前に検査され、注文要件を満たしていることが確認されます。

当社を選ぶ理由

- 工業用バルブ製品の経験豊富なサプライヤー
- 材料検査から最終テストまで安定した品質管理
・サイズ、圧力、接続、シール材質、表面処理など柔軟なカスタマイズが可能
- OEM ブランディング、カスタマイズされたパッケージング、およびプロジェクトの注文のサポート
- お見積り、技術確認、アフターサポートまで迅速に対応いたします。
- リクエストに応じて、輸出対応のパッケージとドキュメントを入手可能

よくある質問

Q1: 1ピースボールバルブとは何ですか?

1ピースボールバルブは、コンパクトな一体構造のボディを採用しています。マルチピース設計に比べてボディの接合部が少なく、 外部漏れの可能性のある箇所を減らすのに役立ちます。

Q2: ロック装置の目的は何ですか?

ロック装置により、開位置または閉位置でハンドルを南京錠で固定できるため、盗難防止に役立ちます。 誤操作。

Q3: このバルブはどのような媒体に使用できますか?

一般に、水、油、ガス、圧縮空気、その他の非腐食性流体などの互換性のある媒体に使用されます。 のために 腐食性媒体、ステンレス鋼、または特殊な材料が推奨される場合があります。

Q4: バルブは開位置と閉位置の両方でロックできますか?

ハンドルとロッキングプレートの設計に応じて、バルブを必要な位置にロックするように構成できます。 ご注文前にロック要件をご確認ください。

Q5: どのような接続タイプが利用可能ですか?

一般的なオプションには、バルブの設計に応じて、ネジ接続、フランジ接続、溶接接続、またはカスタマイズされた接続が含まれます。 アプリケーション。

Q6: Is carbon steel suitable for outdoor use?

炭素鋼は、適切なコーティングまたは防食処理を行うことで屋外で使用できます。腐食性の高いもの用 環境によっては、追加の保護またはステンレス鋼が必要になる場合があります。

Q7：お見積りにはどのような情報が必要ですか？

バルブのサイズ、圧力定格、接続タイプ、媒体、使用温度、数量、およびその他の特殊な情報を提供してください。 要件。
