競争力のある価格の工場直接チェックバルブ

Shantai 逆止弁は、流体が一方向に流れることを許可し、流れの方向が変わると自動的に逆流を防ぐように設計されています。手動操作の隔離バルブとは異なり、これらの自動作動バルブは、外部アクチュエーターを必要とせずにパイプライン内の圧力と流量の状態に応答します。

これらは通常、ポンプ、コンプレッサー、その他のプロセス機器の下流に設置され、逆流のリスクを軽減し、接続された配管システムを保護します。 Shantai は、水処理、石油とガス、化学処理、石油化学プラント、発電、HVAC、および一般産業用途向けにさまざまなバルブ構造を提供しています。

さまざまなパイプライン条件に対応する製品タイプ

閉鎖機構は、開放応答、圧力損失、設置要件、および逆流に対する抵抗に直接影響します。適切な構造を選択するには、パイプラインの流れの特性と保護される機器を考慮する必要があります。

ポンプやプロセス機器の逆流防止

逆流は、ポンプが停止した場合、圧力条件が変化した場合、または配管システムの接続セクション間で流体が移動した場合に発生する可能性があります。適切に選択された逆止弁は、上流と下流の圧力関係が変化したときに自動的に閉じ、逆流を制限します。

ポンプの吐出ライン付近の設置は特に重要です。バルブのタイプ、閉鎖特性、ポンプ出口からの距離、近くのエルボやフィッティングがシステムの動作に影響を与える可能性があります。圧力サージに敏感なアプリケーションの場合、バルブの選択時に閉鎖応答とウォーターハンマーの可能性を評価する必要があります。

クラッキング圧力と流量の要件

クラッキング圧力とは、閉鎖要素をシートから遠ざけ、流れを開始させるのに必要な最小差圧を指します。このパラメータは、低圧、重力流、および低速システムにおいて特に重要になります。

過度の開放抵抗を持つバルブは、望ましくない圧力損失を引き起こしたり、利用可能な圧力が限られているシステム内の流れを制限したりする可能性があります。逆に、不安定な動作や逆流に関連した圧力サージのリスクを軽減するには、閉鎖特性が用途に適している必要があります。

構成をリクエストする場合、通常および最小の流量、動作圧力、および利用可能な差圧を提供すると、適切な内部設計を決定するのに役立ちます。

水、プロセスおよび産業サービス用の材料

材料の選択は、作動媒体、温度、圧力、腐食状態、および該当するプロジェクト要件に基づいて行う必要があります。バルブの構造に応じて、本体および内部コンポーネントの材質をさまざまな産業サービス向けに指定できます。

端部接続と取り付け方向

利用可能な接続構成には、フランジ、ウェーハ、ラグ、突合せ溶接、ソケット溶接、ネジ付き、およびその他のプロジェクト指定の端部が含まれます。選択した接続は、パイプラインの寸法、圧力クラス、設置方法、および適用可能な接続規格と一致する必要があります。

すべての設計がすべての設置方向に適しているわけではありません。一部のモデルは水平および垂直パイプラインで動作できますが、他のモデルは特定の流れの方向または設置位置を必要とします。試運転の前に、バルブの流れの矢印とメーカーの設置要件を必ず確認してください。

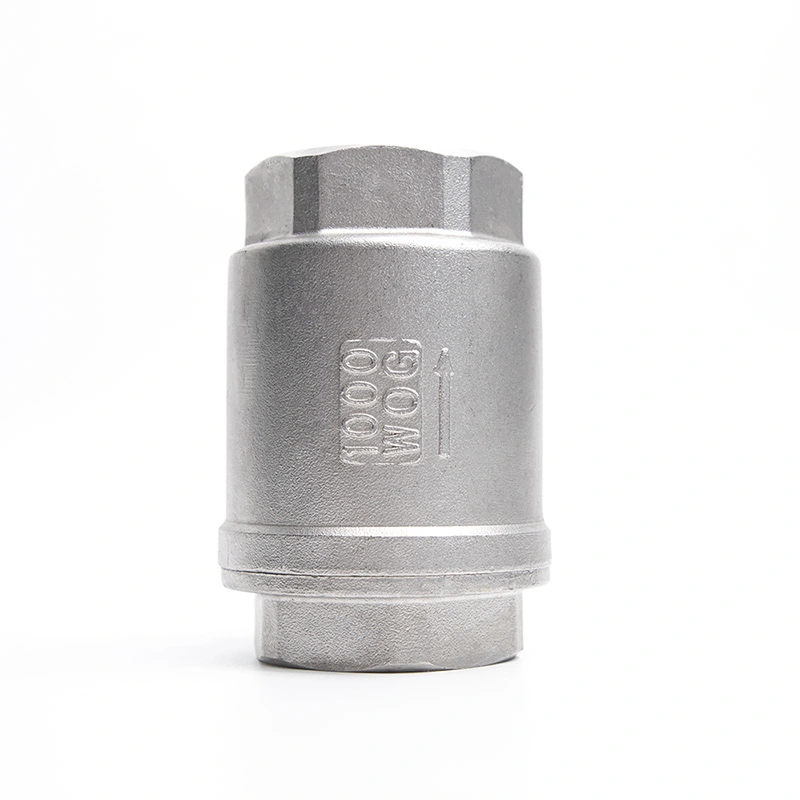

垂直設置の場合、流体の流れの方向と閉鎖要素の重量またはバネ特性が開閉動作に影響を与える可能性があります。バルブの構造を選択する際には、これらの要素を考慮する必要があります。

騒音・振動・ウォーターハンマーの低減

不安定な流れ条件下で開閉要素が繰り返し開閉すると、騒音や振動が発生することがあります。不適切なサイズ設定、流速の低さまたは変動、乱流、破片、ポンプやエルボの近くへの不適切な設置がこの現象の原因となる可能性があります。

流体速度が急速に変化するシステムでは、ウォーターハンマーも考慮すべき重要な要素です。公称配管サイズのみに基づいてバルブを選択するのではなく、バルブの閉鎖特性、パイプラインのレイアウト、ポンプの動作、システム容積を合わせて評価する必要があります。

産業用配管システムへの応用

これらの自動バルブは、逆流が装置の動作、プロセスの安定性、またはパイプラインのパフォーマンスに影響を与える可能性がある場合に使用されます。適切な構造は、媒体、流れ条件、圧力、温度、設置配置によって異なります。

製造・検査

Shantai は、指定されたバルブ構成とアプリケーション要件に従って、生産、検査、供給を管理します。品質管理には、寸法検査、材料検証、圧力試験、シール性能、動作チェック、およびその他の該当する検査手順が含まれます。

Shantai バルブは ISO 9001、CE、および EAC 認定を取得しています。プロジェクトで必要な場合は、選択した製品を API 6D や API 598 などの該当する国際規格に従って製造およびテストすることもできます。

適切な逆止弁の指定方法

バルブの選択は、パイプの直径だけではなく、動作条件から始める必要があります。媒体、流量、圧力、温度、設置方向、許容圧力損失、および逆流に対する必要な応答はすべて、適切なバルブ構造に影響を与えます。

ポンプおよびコンプレッサー システムについては、通常および最大の流量、動作圧力、パイプ サイズ、機器のタイプ、および既知の圧力サージまたはウォーター ハンマーの状態を提供します。低圧システムの場合、クラッキング圧力と最小動作流量は、特に有用な選択パラメータです。

パイプラインの図面、バルブのスケジュール、機器のデータシート、または既存のバルブの仕様を提供することもできます。 Shantai は、構成と見積もりを準備する前に、入手可能な情報を確認できます。その他の工業用バルブ製品については、こちらをご覧ください。シャンタイバルブの製品範囲.
