耐久性のある工業用濾過システムの専門 Y ストレーナー メーカー

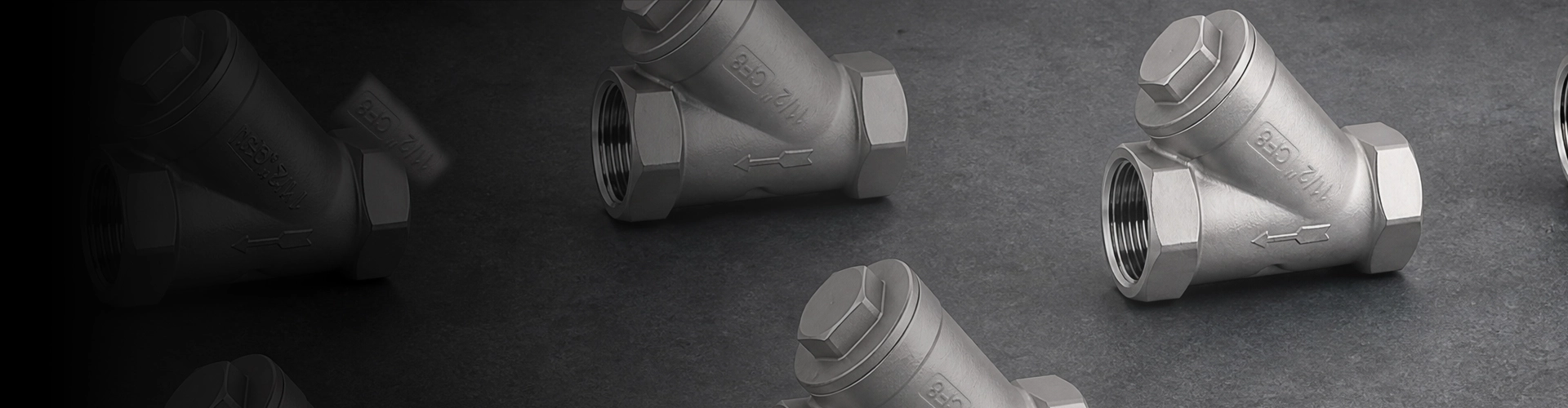

上台 Yストレーナー固体粒子や破片がポンプ、制御バルブ、メーター、熱交換器、その他の下流機器に到達する前にパイプライン媒体から除去するように設計されています。 Y 字型の本体は、取り外し可能なスクリーンを備えたコンパクトな濾過配置を提供し、これらのストレーナーは、機器の保護と便利なスクリーンのメンテナンスが必要なパイプライン システムに適しています。

Y 型ストレーナは、選択した本体、スクリーン、およびシール材質に応じて、水、油、ガス、蒸気、およびその他の互換性のある工業用媒体で使用できます。利用可能な構成は、パイプラインのサイズ、圧力定格、流れの方向、濾過要件、接続規格、設置条件に応じて指定できます。

Y ストレーナが下流の機器を保護する仕組み

ストレーナー スクリーンは、流体が主流通路を通過し続けることを可能にしながら、パイプライン媒体によって運ばれる固体粒子を遮断します。これにより、繊細な下流コンポーネントに破片が侵入するリスクが軽減され、ポンプ、制御バルブ、メーター、熱交換器、および同様の機器のより安定した動作をサポートできます。

細かい分離や特殊な分離用に設計されたフィルターとは異なり、パイプライン ストレーナーは通常、大きな固体粒子や設置側の破片を機械的に除去するために使用されます。必要な保護レベルとシステムの許容圧力損失に応じて、適切なスクリーン開口部を選択する必要があります。

Y型ボディと取り外し可能なスクリーン設計

特徴的な Y 字型の本体には、主流路に対して斜めに濾過スクリーンが収納されています。この構成により、多くの工業用配管システムにコンパクトな配置が提供され、検査や清掃のためにスクリーンを取り外すことができます。

設計に応じて、パイプラインを完全に分解せずに蓄積した破片を除去するのに役立つドレンまたはブローダウン接続を提供することもできます。実際の構成は、バルブまたはストレーナのモデル、設置配置、およびプロジェクトの要件に従って確認する必要があります。

スクリーンメッシュとパーフォレーションの選択

スクリーン開口部は、Y 型ストレーナを選択する際の最も重要なパラメータの 1 つです。開口部が小さいほど、より細かい粒子を保持できますが、パイプラインに大量の破片が含まれている場合、圧力降下が大きくなり、より頻繁な清掃が必要になる可能性があります。

選択には、除去する必要がある粒子サイズ、中間粘度、流量、許容圧力損失、および下流の装置の感度を考慮する必要があります。 Shantai は、適切な画面構成を確認する際に、これらのパラメータを確認できます。

圧力損失と流量容量

媒体がスクリーンを通過するため、ストレーナーには圧力損失が発生します。粒子が濾過エレメントに蓄積すると、圧力損失が増加する可能性があります。このため、Yストレーナは必要流量、配管サイズ、スクリーン面積、スクリーン開口、許容差圧を考慮して選定してください。

パイプラインに大量のゴミが溜まっている場合は、定期的な清掃が重要です。圧力計または差圧インジケーターを適切なシステムで使用すると、スクリーンの検査や清掃が必要な時期を判断するのに役立ちます。

設置方向と流れの方向

粒子を効果的に収集し、メンテナンスを容易にするためには、正しく設置することが重要です。ストレーナー本体の流れの矢印は、実際のパイプラインの流れの方向と一致する必要があります。スクリーンチャンバーも、収集された破片が指定されたチャンバー内に留まるように、特定のモデルと媒体に従って配置する必要があります。

多くの Y タイプ設計は水平パイプラインに設置できますが、流れの方向とスクリーンの向きが適切であれば、特定の構成を垂直パイプラインでも使用できます。ストレーナをシステムに取り付ける前に、設置要件を確認する必要があります。

蒸気またはその他の特別なサービスの場合、設置方向により、凝縮水、排水、およびメンテナンスへのアクセスを管理するために追加の考慮が必要になる場合があります。該当する製品ドキュメントおよびプロジェクトの配管要件に従ってください。

ボディとスクリーンの材質

材料の選択は、パイプラインの媒体、圧力、温度、腐食条件に基づいて行う必要があります。一般的な本体材質には、炭素鋼、ステンレス鋼、鋳鉄、ダクタイル鋳鉄、合金鋼などがあります。スクリーンは使用環境に応じてステンレスなどの耐食性の高い材質を選択できます。

腐食性または高温の媒体の場合は、本体と内部スクリーンの両方の材質の互換性を確認する必要があります。シール材も使用温度と媒体に応じて選択する必要があります。

工業用配管の端末接続

Shantai Y タイプ ストレーナは、パイプラインの設計と適用される規格に応じて、さまざまな端部接続オプションを使用して構成できます。一般的な構成には、フランジ接続、ねじ接続、突合せ溶接接続、およびソケット溶接接続が含まれます。

接続を選択するときは、パイプラインの規格、公称サイズ、圧力定格、設置方法、利用可能なスペース、およびメンテナンスの要件を考慮してください。ストレーナの接続を既存の配管システムに合わせることで、取り付けや将来の交換が簡単になります。

製品の用途

Y ストレーナは通常、固体粒子や設置時の破片の影響を受ける可能性のある機器の上流に設置されます。典型的なアプリケーションには次のものがあります。

• 石油およびガスのパイプライン システム
• 石油化学および化学処理
• 水処理および給水システム
• 発電およびユーティリティ配管
• HVAC および冷水システム
• 船舶および船舶用配管
• 産業プロセスパイプライン
• ポンプと制御バルブの保護
• 熱交換器とメーターの保護

適切なストレーナ構成は、媒体、動作条件、濾過要件、および適用される配管規格によって異なります。特殊な流体や過酷なサービスの場合は、選択する前に技術パラメータを検討する必要があります。

製造、検査、品質管理

Shantai は、該当する製品仕様に従って主要な製造および検査要件を管理します。材料の選択、本体寸法、スクリーン構成、接続寸法、シールコンポーネント、および圧力関連の要件は、製造および品質検査中にレビューできます。

Shantai は ISO 9001 品質管理システムに基づいて運営されており、該当する CE および EAC 認証サポートを備えた製品を提供しています。プロジェクトで必要な場合は、API 6D や API 598 などの関連規格や検査要件を、特定の製品および注文文書に従ってレビューできます。

Y型ストレーナーの選び方

見積もりを依頼する前に、次の情報を準備してください。

• パイプまたはストレーナの呼びサイズ
• 圧力定格
• 作動媒体
• 動作温度
• 必要なスクリーンメッシュまたは穿孔サイズ
• ボディとスクリーンの材質
• エンド接続タイプ
• パイプラインの設置方向
• 必要流量
• 数量とプロジェクトの要件
• 図面、仕様書、または技術文書（入手可能な場合）

ストレーナーが特定のポンプ、制御バルブ、メーター、または熱交換器を保護することを目的としている場合、機器の情報と必要な濾過レベルを提供すると、適切な構成を決定するのに役立ちます。

よくある質問

お問い合わせを送信または上海バルブにお問い合わせくださいY 型ストレーナの選択、技術仕様、プロジェクト要件、および見積りに関するサポートを提供します。
