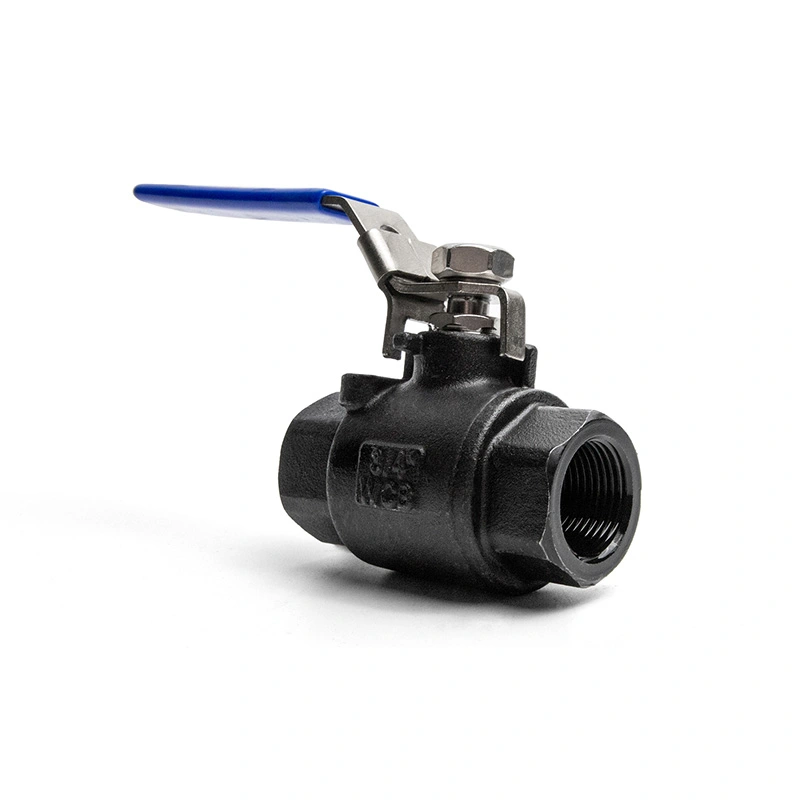

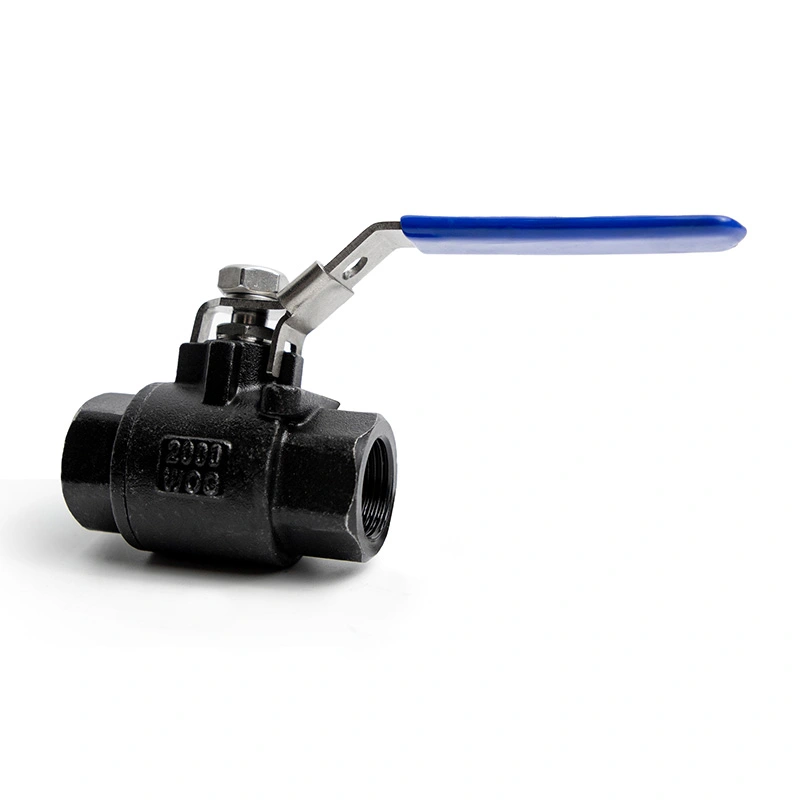

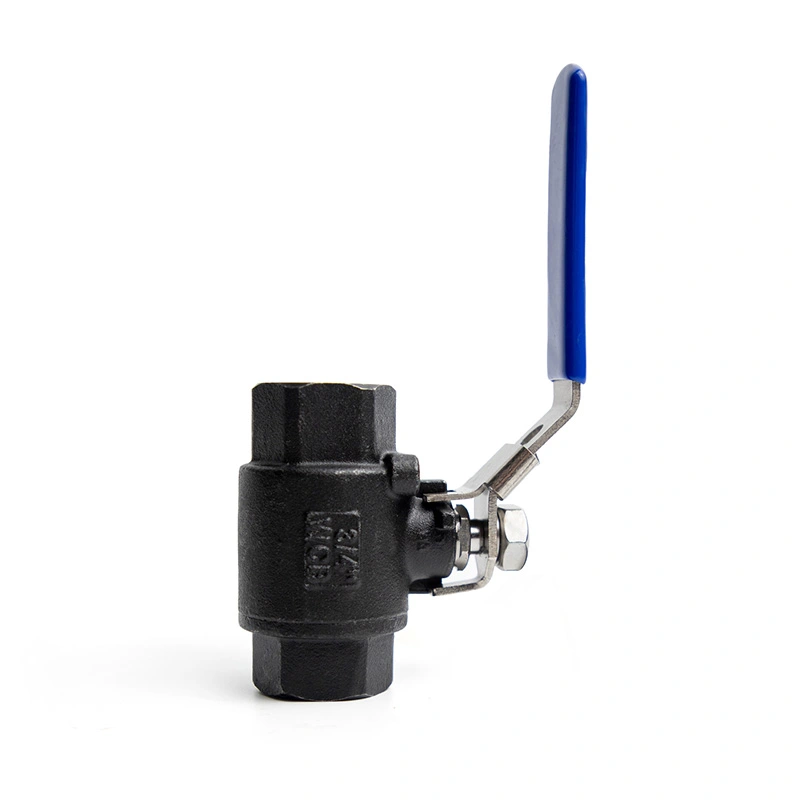

2PC 炭素鋼ボールバルブ 2000WOG ロック装置付き

Shantai 2PC 炭素鋼ボールバルブ 2000WOG ロック装置付きは、信頼性の高いオン/オフ制御を実現するように設計されています。 高圧産業用パイプライン。最大 1975 PSI の圧力能力を備えたこのバルブは、次の用途に適しています。 衝撃のない条件下で、要求の厳しい水、油、ガス、圧縮空気、および互換性のある工業用流体アプリケーションに対応します。

2 ピースのボディ構造により、多くの 1 ピース設計よりもバルブの保守性が向上します。メンテナンス時は 必要に応じて、バルブをより簡単に分解でき、シートやシール部品を交換できるようになります。 耐用年数を延ばし、交換コストを削減します。

一貫した品質を確保するために、バルブは未加工の本体ブランクからバルブまでの 4 つの品質管理段階を通じて検査されます。 完成品:

生ボディのブランク検査 - 外観、寸法、材質の状態をチェックします。

機械加工検査 – ねじ山、シール面、穴の精度、およびキーの寸法を検証します。

組立検査 - ボール、シート、ステム、シールリング、ハンドル、ロック装置をチェックします。

最終検査 – 圧力テスト、漏れテスト、動作テスト、マーキング、梱包検査が含まれます。

この厳格な品質プロセスにより、製品の一貫性が向上し、不良率が減少し、より信頼性の高い製品を提供できるようになります。 産業顧客向けのバルブ。

*N: ANSI B 2.1 NPT に準拠したねじ端
*B:BS21 BSPに従ってスレッドが終了します

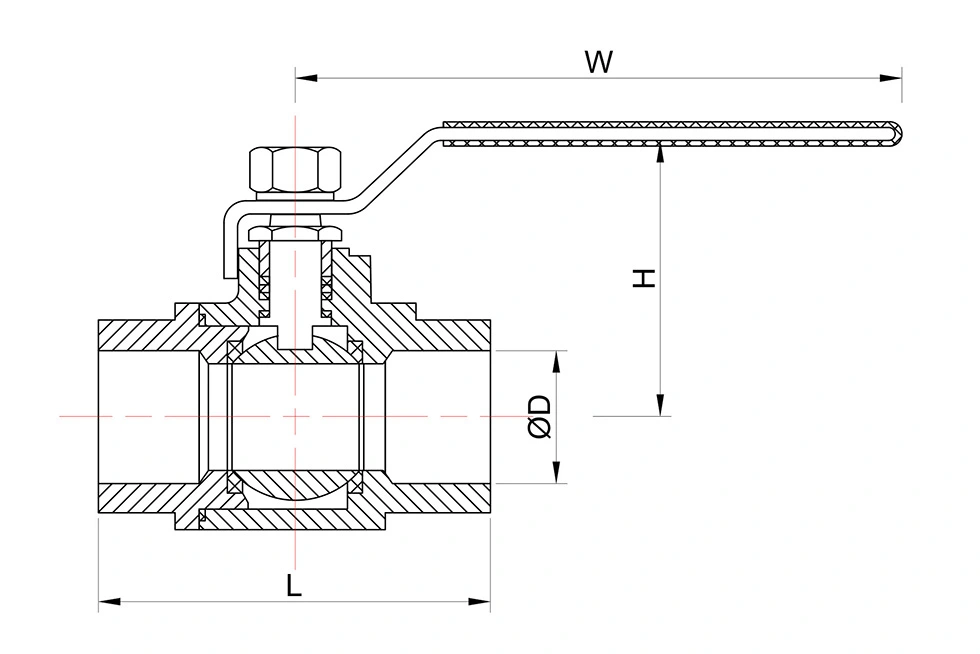

バルブの動作原理

ボールバルブは、バルブ本体内で精密に穴あけされたボールを回転させることで流れを制御します。

オープンポジション

ハンドルがパイプラインと平行になると、ボールを通る穴がパイプと位置合わせされます。流体が通過します 流れ抵抗の少ないバルブです。

閉位置

ハンドルを 90 度回転させると、ボールの固体側が流路を遮断します。シートが押し付けられる ボールを使用して、しっかりとしたシャットオフシールを作成します。

ロック機能

バルブの開閉後、ロック装置がハンドルの位置を固定します。これは防止に役立ちます 誤操作、不正操作、振動による誤動作の可能性があります。

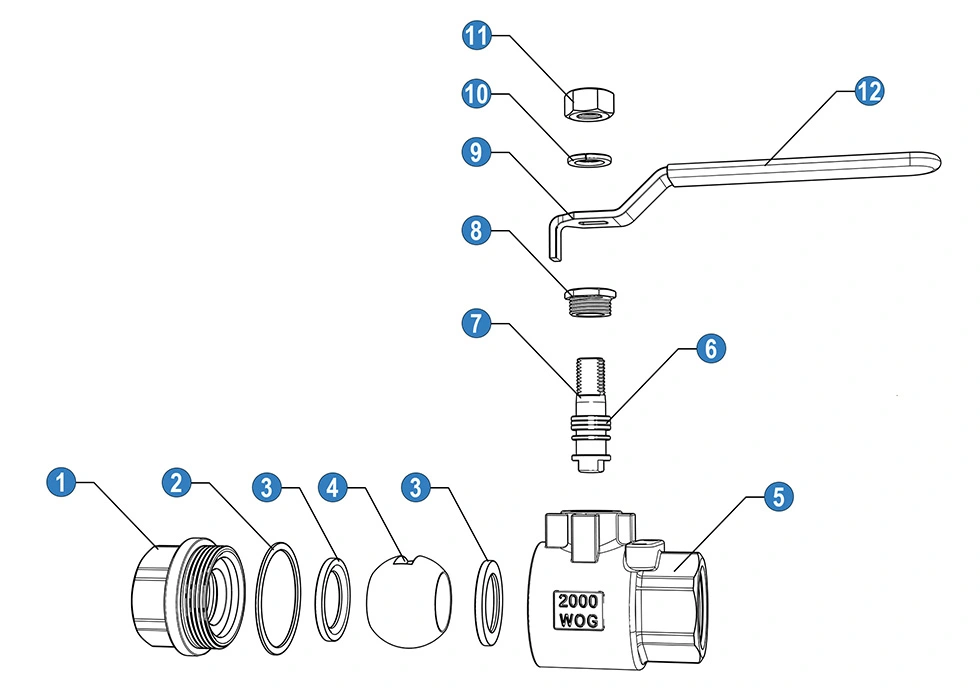

2 ピースのメンテナンス設計

2ピースボディのため、1ピースバルブに比べて分解が容易です。シート、シールおよび関連シール部品 必要に応じて検査または交換できるため、バルブの寿命を延ばすことができます。

注: ボールバルブは主に全開または全閉で使用できるように設計されています。長期的なスロットリングは推奨されません ボールやシートを傷つける恐れがありますので。

該当する業種とその理由

選択上の注意: 炭素鋼は強度があり、コスト効率に優れていますが、腐食性の高い媒体には最適な選択肢ではありません。 腐食性の化学物質や海洋環境の場合は、ステンレス鋼または特殊な材料のオプションを検討する必要があります。
