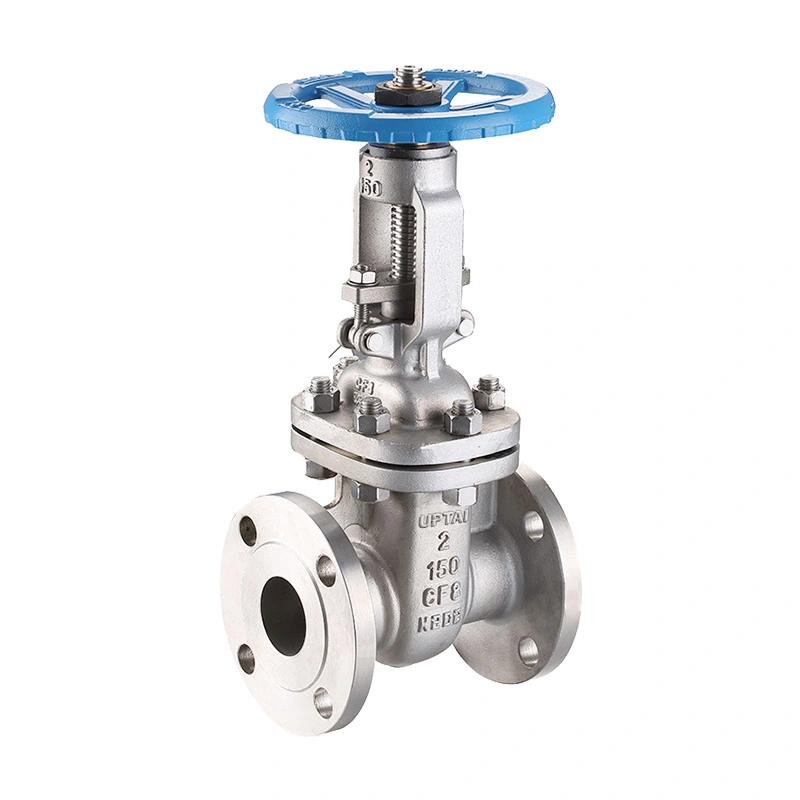

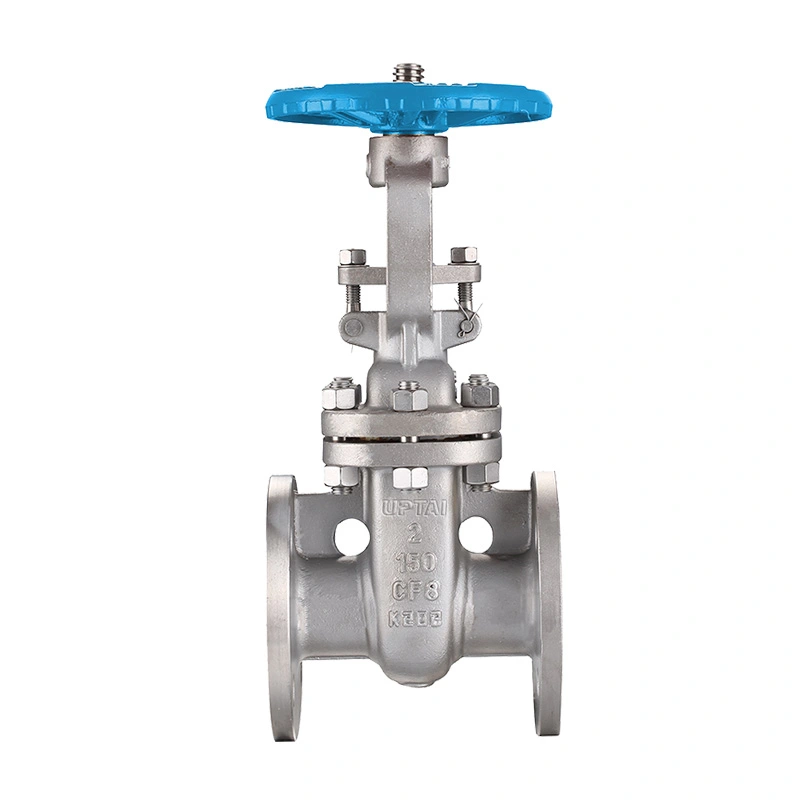

ANSI 150LB ステンレス鋼ゲートバルブ

ANSI 150LB ステンレス鋼ゲート バルブは、フルボア流路とステンレス鋼バルブ本体が必要なパイプライン分離用に構成されています。ゲートが垂直に移動して通路を開閉するため、このバルブは、連続的な絞りではなく、通常は全開または全閉のサービスが必要な用途に適しています。リストされた構成は NPS 2 インチから 48 インチをカバーしており、バルブ サイズに応じてハンドホイールまたはギア操作を使用します。

Shantai は中国浙江省温州市で工業用バルブを製造しています。バルブの製造には、材料の準備、機械加工、コンポーネントの組み立て、圧力テスト、検査、マーキング、最終梱包が含まれます。製品構成は、パイプラインのサイズ、圧力クラス、動作媒体、温度、材料要件、接続規格、適用可能なプロジェクト仕様に従って確認できます。

主な寸法

ゲートバルブの構造と動作原理

このバルブは、パイプラインの流れ方向に対して垂直に移動するゲート型の閉鎖要素を使用しています。ゲートが完全に上昇すると、流路が開きます。ゲートが降ろされると、通路は閉鎖されます。このストレートスルー配置は、全開位置での低い圧力損失が重要なパイプラインの隔離に一般的に選択されます。

ゲート バルブは通常、日常的な絞りではなく隔離を目的としています。バルブを全開または全閉に保つことで、ゲートや座面の不必要な摩耗を軽減できます。流量調整が必要な場合は、バルブのタイプと動作条件を個別に評価する必要があります。

ステンレススチールのボディとディスク

記載されているボディおよびディスクの材質は ASTM A351 CF8 / CF8M です。これらのステンレス鋼グレードは、耐食性と材料の適合性が重要な考慮事項となる産業用途に選択できます。実際の材料は、プロセス媒体、温度、圧力、プロジェクトの仕様と一致している必要があります。

F304 / F316 ステム

ステムは ASTM A182 F304 / F316 として指定されています。ステムは、ハンドホイールまたはギア オペレーターからの操作力をゲートに伝達します。ステムの材質の選択は、バルブ本体、ディスク、シート、パッキン、プロセス媒体と合わせて考慮する必要があります。

ステライト 6 シート構成

記載されているシート構成には、ASTM A182 F304 / ASTM A351 CF8M + Stellite 6 が含まれています。Stellite 6 硬化表面処理は、耐摩耗性や繰り返しの着座接触に対する耐性が必要な該当する着座面に使用されています。正確なシート配置は、バルブのサイズと注文した構成に従って確認する必要があります。

クラス 150 圧力およびフランジ接続

クラス 150 の指定は、該当する ASME 圧力温度定格システムに基づくバルブ圧力クラスを識別します。これを 150 PSI の固定作動圧力として解釈すべきではありません。記載されている最大使用圧力は 285 PSI ですが、特定のバルブの許容圧力は、材質、サイズ、温度、および該当する圧力温度定格によって異なります。

このバルブは RF 互換のフランジ付き端部を使用しています。 NPS 2 インチから 24 インチの場合、記載されている接続規格は ASME B16.5 ですが、NPS 26 インチ以上の場合は ASME B16.47 シリーズ A で指定されています。パイプライン フランジの寸法、圧力クラス、ガスケットの選択、ボルトの配置、および面の状態を設置前に確認する必要があります。

バルブの動作とサイズの選択

バルブサイズにより作動方法が変わります。リストされた構成では、2 インチから 16 インチまでのバルブにはハンドホイールが使用され、18 インチ以上のサイズにはギア オペレーターが使用されます。一般に、バルブが大きいほど必要な操作トルクが大きくなるため、ギア機構はより大きな直径のパイプライン バルブの手動操作に適しています。

ハンドル操作

ハンドル操作により、指定された 2 インチから 16 インチのバルブ サイズを直接ローカル制御できます。操作者はバルブの開閉方向に合わせてはずみ車を回し、異常な抵抗に耐えるような過大な外力を加えないでください。

ギアオペレーター

18 インチ以上のバルブにはギア オペレータが指定されています。ギアボックスは、大きなバルブの開閉に機械的な利点をもたらし、ハンドホイールの直接操作に過剰な操作力が必要な場合に役立ちます。

NACE サービスの考慮事項

リストされた構成は NACE MR0175 / ISO 15156 を参照しています。これらの規格は、石油およびガス生産において硫化水素を含む特定の環境にさらされる機器の材料要件に関連付けられています。 NACE の適用性は、バルブ モデルのみから推測するのではなく、実際のサービス環境、材料要件、圧力、温度、プロジェクト仕様に照らして確認する必要があります。

サワーサービス用途では、材料の選択と硬度の要件が重要になる場合があります。したがって、圧力含有材料、トリム、シート、ステム、その他の接液コンポーネントを含む完全なバルブ構成は、注文前に該当するプロジェクト要件に照らして検討する必要があります。

該当する業界

石油およびガスシステム

選択されたステンレス鋼材料と圧力クラスが使用条件に適合する、上流、中流、精製、石油化学用途のパイプライン絶縁に使用されます。

化学処理

互換性のある化学薬品およびプロセス流体の分離に適しています。ボディ、ディスク、ステム、シート、その他の材料の選択は、化学組成、濃度、動作温度、圧力と照らし合わせて確認する必要があります。

水と廃水

フランジ付き遮断弁が必要な、選択された配水、処理、ユーティリティ、およびプロセス水のパイプラインに適用できます。

電力およびユーティリティシステム

産業用ユーティリティのパイプライン、電力関連システム、HVAC サービス、および指定された圧力と温度の制限内でその他の互換性のある流体アプリケーションの絶縁に使用できます。

選択に関する考慮事項

パイプラインのサイズ:ご注文前に配管の呼び径と必要なバルブサイズをご確認ください。大口径バルブの場合は、設置スペースと動作スペースが利用可能かどうかも確認する必要があります。

圧力クラス:クラス 150 および記載されている最大使用圧力が、動作温度における実際のパイプライン圧力に適切であることを確認してください。

媒体の互換性:ステンレス鋼のボディ、ディスク、ステム、シート、パッキン、およびその他の接液材料とプロセス媒体との適合性を確認します。

接続規格:パイプライン図面と照らし合わせて、フランジ規格、RF フェーシング、ボルト穴の配置、ガスケットのタイプ、および面間要件を確認します。

操作方法:バルブサイズ、取付位置、操作スペース、必要操作トルクに応じて、ハンドルまたはギヤの操作が必要かどうかをご確認ください。

サワーサービス要件:バルブが酸性ガスまたはその他の H 用の場合₂S を含むサービスでは、材料および製造確認のために該当する NACE またはプロジェクト仕様を提供します。

設置とメンテナンス

取り付ける前に、バルブ、フランジ面、シール面、および保護カバーに輸送による損傷がないかどうかを検査してください。外部のパイプ負荷が不必要に伝達されないように、パイプラインは適切に調整する必要があります。

よくある質問

Q1: パイプラインの隔離において、ゲート バルブはボール バルブとどのように異なりますか?

ゲート バルブは直線的に動くゲートを使用してパイプラインを開閉しますが、ボール バルブは回転するボールを使用します。ゲート バルブは一般に、真っ直ぐな流路と完全に開いた位置での比較的低い流れ抵抗が必要な、大規模なパイプラインの隔離用に選択されます。

Q2: ゲートバルブの操作が難しい場合は何を確認すればよいですか?

パイプラインが適切に位置合わせされているかどうか、ステムと操作機構が指定どおりに清浄で潤滑されているかどうか、過剰な圧力や堆積物がゲートの動きに影響を与えているかどうかを確認してください。異常な抵抗が残っている場合は、追加の外部てこを強制的に使用するのではなく、バルブを切り離して検査する必要があります。

Q3: ステンレス製ゲートバルブは設置前にどのように保管すればよいですか?

バルブは、フランジプロテクターを取り付けた状態で、清潔で乾燥した場所に保管してください。腐食性物質、過度の湿気、衝撃、内部シール面の汚染への暴露を避けてください。大型バルブは、保管中や取り扱い中にも適切にサポートする必要があります。

Q4：ゲートバルブ設置後の漏れの原因は何ですか？

考えられる原因としては、シール面の損傷、不適切なガスケットの取り付け、バルブ内の異物、不適切な閉鎖操作、パイプラインの位置合わせの問題などが挙げられます。実際の原因は、システムが安全に分離された後、検査と圧力テストによって特定される必要があります。

Q5: ANSI 150LB ステンレス鋼ゲート バルブはパイプライン図面に従って供給できますか?

はい。製造前に、バルブのサイズ、面間寸法、フランジの配置、操作位置、材料構成、その他の接続要件をパイプライン図面と照らし合わせて確認できます。これは、交換用バルブや取り付け寸法が固定されているプロジェクトに特に役立ちます。

Q6：既存のゲートバルブの代替として使用できますか？

はい、交換用バルブが必要なサイズ、圧力クラス、面間寸法、フランジ接続、材質仕様、操作方法、設置スペースに適合する場合に限ります。既存のバルブ図面、銘板情報、または寸法データを使用して構成を確認できます。

Q7: バルブの寿命を維持するにはどうすればよいですか?

指定された圧力と温度の制限内でバルブを操作し、不必要な繰り返しサイクルを避け、ステムと操作機構を適切な状態に保ち、パイプラインのメンテナンススケジュールに従ってバルブを定期的に検査してください。異常な漏れや動作抵抗があれば、直ちに調査する必要があります。

Q8: 注文前に確認すべき技術情報は何ですか?

重要な情報には、呼び径、圧力クラス、端接続、面間寸法、本体およびトリムの材質、シート構成、操作方法、使用媒体、圧力、温度、適用される規格、および特別な検査または文書要件が含まれます。
