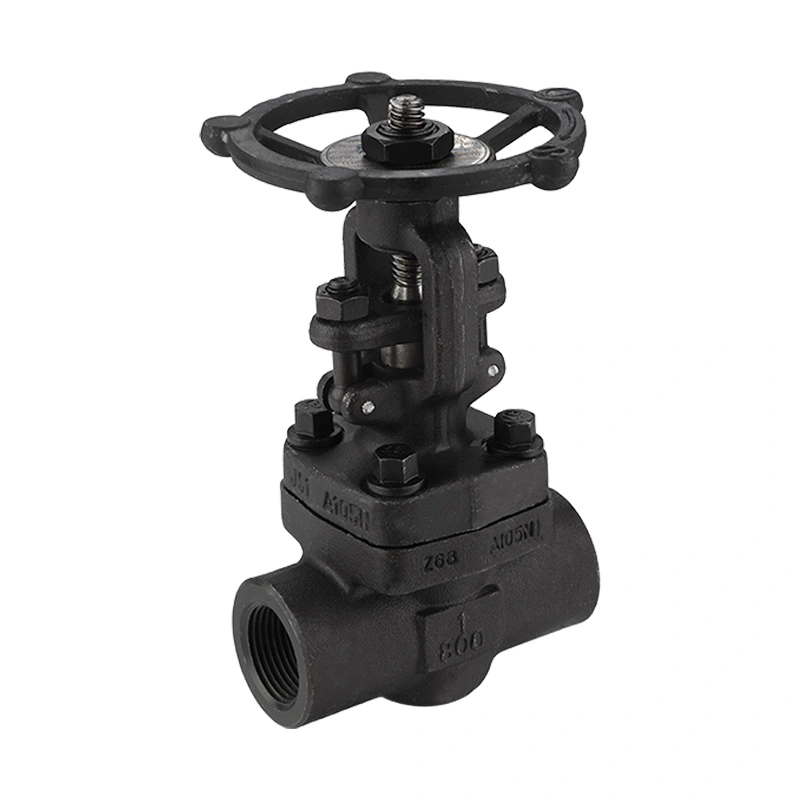

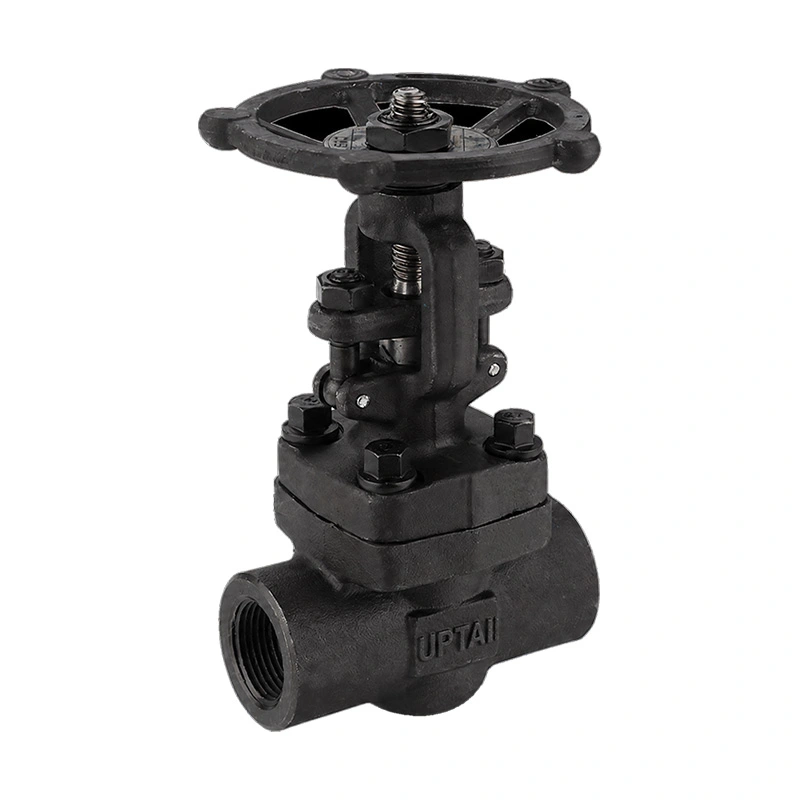

鍛造炭素鋼ゲートバルブ 800LB

炭素鋼鍛造ゲートバルブ 800LB は、工業用小口径配管用の鍛造ゲートバルブです。 ASTM A105N ボディ、OS&Y ステム配置、ボルト締めボンネット、ハンドル操作を採用しています。 NPT、BSP、およびソケット溶接接続は、さまざまな配管構成に使用できます。

Shantai は中国浙江省温州市で工業用バルブを製造しています。生産プロセスには、機械加工、組み立て、耐圧試験、検査、マーキング、梱包が含まれます。必要なサイズ、接続、媒体、圧力、温度、材質からバルブの仕様を確認できます。

主な寸法

バルブの構造

バルブ本体は ASTM A105N 鍛造炭素鋼で作られています。ボンネットはボディにボルトで固定されており、ラインが分離され減圧された後に内部部品にアクセスできます。

OS&Yステム

外側のネジとヨークの設計により、ステムがバルブ本体の外側に配置されます。動作中にステムの動きが見えるので、バルブの位置を簡単に視覚的に示すこともできます。

ソリッドウェッジ

ウェッジが上下に移動して流路を閉じます。ゲート バルブは隔離サービスを目的としており、通常は全開または全閉位置で操作されます。

ステムとシートの材質

記載されているステムの材質は ASTM A182 F6a です。ディスクは ASTM A-276 Gr で入手可能です。 420 にオプションの Stellite 6 ハードフェーシング構成を追加し、記載されているシート材質は ASTM A-276 Gr. 410.

圧力と温度

バルブの定格は CL800 で、最大使用圧力は 1975 PSI と記載されています。適用可能な作動圧力は、温度、材質、サイズ、および関連する圧力温度定格によって異なります。バルブは圧力クラスのみではなく、実際の動作条件を使用して選択する必要があります。

記載されている温度範囲は -29℃ + 425℃です。バルブを高温で使用する場合は、シート、ステム、パッキン、およびその他の内部材料の適合性を確認する必要があります。

終端接続オプション

バルブには、NPT、BSP、またはソケット溶接端が付属しています。接続はパイプラインの仕様と設置方法に一致する必要があります。

NPT

NPT ねじ端は、リストされている ASME B1.20.1 接続規格に従って指定されています。取り付ける前に、ネジのサイズと嵌合コンポーネントを確認する必要があります。

BSP

BSP 端は、互換性のある BSP ねじを使用する配管システムで使用できます。ご注文の際は必要なねじ構成をご確認ください。

ソケットウェルド

ソケット溶接端は、溶接接続が必要な小口径配管に適しています。溶接手順は、該当する配管仕様に従う必要があります。

NACE の要件

仕様には NACE MR0175 / ISO 15156 が記載されています。サワーサービス用途の場合、バルブの材質と製造要件を実際のサービス条件とプロジェクトの仕様に照らして検討する必要があります。

NACE への準拠が必要な場合は、必要な材料グレード、硬度制限、検査要件、および文書を製造前に確認する必要があります。

代表的な用途

石油とガス:上流、下流、およびプロセス配管の小口径隔離ポイント。

精製および石油化学:プロセスライン、ユーティリティ配管、および手動隔離が必要な機器接続。

発電:指定された圧力と温度の制限内で選択された蒸気、ボイラー、ユーティリティライン。

産業機器:ねじ接続またはソケット溶接接続を使用したコンパクトな配管アセンブリとプロセス機器。

選択ポイント

ご注文前にバルブのサイズ、接続形式、使用圧力、温度、媒体、材質の要件をご確認ください。サワーサービス アプリケーションの場合は、該当する NACE 仕様を提供します。ねじ接続の場合はねじの種類とサイズをご確認ください。ソケット溶接接続の場合は、パイプの寸法と溶接要件を確認してください。

バルブは隔離を目的としています。アプリケーションで連続流量調整が必要な場合は、選択する前に操作方法とバルブのタイプを検討する必要があります。

設置とメンテナンス

取り付ける前にバルブと接続端を検査してください。内部表面を清潔に保ち、バルブを取り付ける準備ができた場合にのみ保護カバーを取り外してください。

ねじ接続は、過度に締め付けずに指定されたシール方法を使用して組み立てる必要があります。ソケット溶接バージョンの場合、溶接手順では入熱を制御し、該当する配管要件に従う必要があります。

取り付け後、ハンドルを操作して完全な開閉量を確認してください。メンテナンスの前に、パイプラインを隔離して減圧してください。検査には、ステム、パッキン領域、ボンネット接続部、ハンドル、およびシール面が含まれます。

テストと文書化

バルブは API 602 に従って設計および製造され、テストおよび検査には API 598 が指定されています。検査には、材料検査、寸法検査、シェル検査、シート漏れ検査、動作検査、最終検査が含まれます。

注文要件に応じて、材料情報、寸法データ、図面、検査記録、およびテスト文書を提供できます。

よくある質問

Q1: 鍛造炭素鋼ゲートバルブ 800LB とは何ですか?

炭素鋼鍛造ゲートバルブ800LBは、高圧小口径配管用の鍛造ゲートバルブです。鍛造炭素鋼本体とパイプライン絶縁用のゲート型閉鎖要素を使用しています。リストされた構成には、OS&Y 操作、ボルト締めボンネット、ハンドホイール操作、NPT、BSP、またはソケット溶接接続が含まれます。

Q2: OS&Y とコンシールドステムデザインの違いは何ですか?

OS&Y の設計では、ステムはバルブ本体の外側に配置されており、動作中に目に見えて動きます。隠蔽ステム設計により、ステムの動きがバルブ本体内で維持されます。 OS&Y配列により、おおよそのバルブ位置が視覚的に識別しやすくなります。

Q3: ソケット溶接接続はどのような場合に選択すればよいですか?

溶接接続が必要な小口径配管システムでは、ソケット溶接端を検討できます。配管サイズ、肉厚、溶接方法、プロジェクト配管規格などをご確認の上、選定してください。

Q4: バルブには定期的な注油が必要ですか?

潤滑要件はバルブの設計と動作条件によって異なります。ステムと操作コンポーネントはメーカーのメンテナンス指示に従ってメンテナンスする必要があり、シールコンポーネントに不適切な潤滑剤を塗布しないでください。

Q5: ステム周囲の外部漏れの原因は何ですか?

ステム領域の漏れは、パッキンの状態、ステムの表面の状態、不適切な調整、またはコンポーネントの摩耗に関連している可能性があります。パッキンエリアを検査または整備する前に、バルブを隔離して減圧する必要があります。

Q6: このバルブは他の材質でカスタマイズできますか?

ご要望に応じて、他の材料構成も利用可能です。必要なボディ、ディスク、ステム、シート、その他の材料は、媒体、圧力、温度、腐食条件、および適用される規格に従って指定する必要があります。

Q7: 見積もりにはどのような情報を提供すればよいですか?

バルブのサイズ、接続タイプ、媒体、動作圧力、温度、数量、材料要件、該当する場合は NACE 要件、および該当する図面またはプロジェクト仕様を提供してください。
