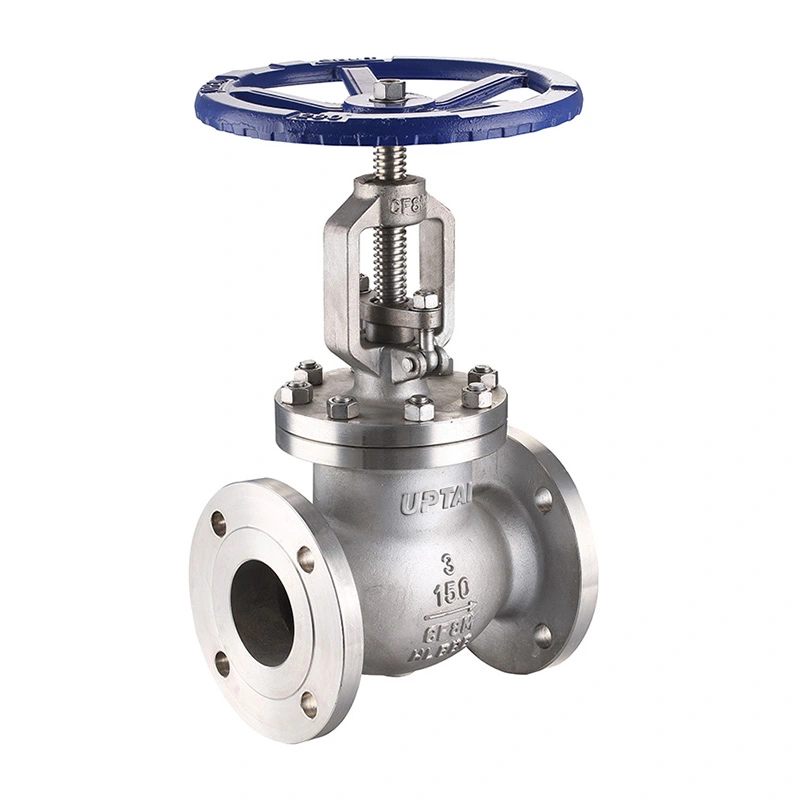

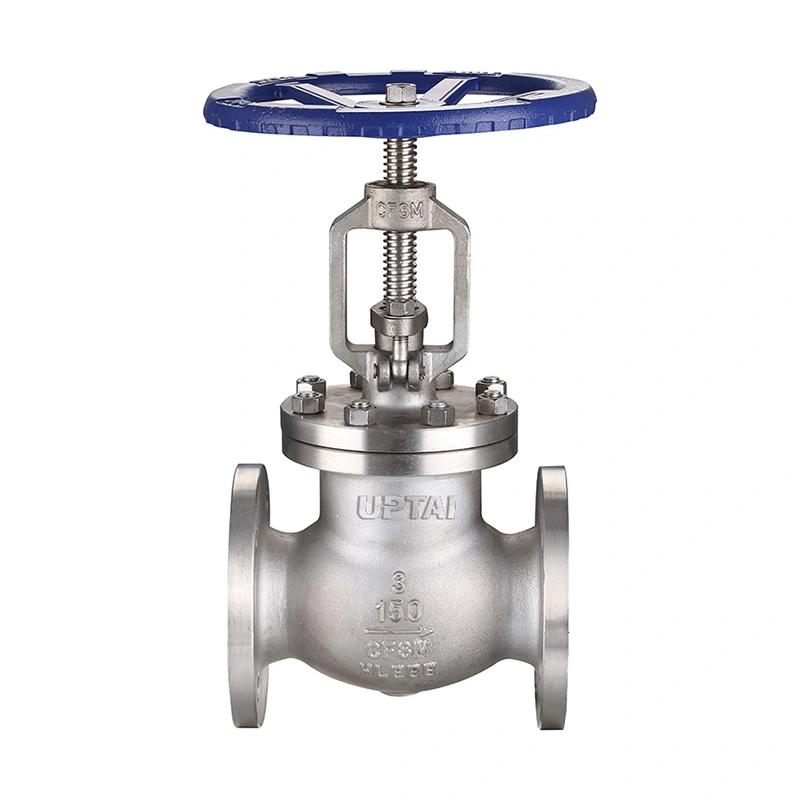

ANSI規格フランジ形グローブバルブ

ANSI 規格フランジ付きグローブ バルブは、流量調整と遮断が必要な工業用配管用のクラス 150 ステンレス鋼製グローブ バルブです。ディスクがシートに近づいたり遠ざかったりして流量領域を変化させるため、このバルブは、単純な遮断バルブよりもより制御された流量調整が必要な用途に適しています。

Shantai は、RF 互換のフランジ付きエンドとハンドホイール操作を備えたこのバルブを供給しています。利用可能な構成には、CF8/CF8M ボディおよびディスク素材、F304/F316 ステム、およびリストされたシート オプションが含まれます。このバルブは、工業用配管およびプロセス機器向けに 2 インチから 18 インチまでのサイズをご用意しています。

主な寸法

バルブ設計

ディスクとシート

ディスクはバルブ軸に沿って移動し、シートに近づいて流れを止めます。ディスクを上げると流路が増加し、下げると流路が減少または閉鎖されます。この直線的な動きにより、バルブを絞りと遮断の両方のサービスに使用できるようになります。

ステンレス鋼材

ボディとディスクは ASTM A351 CF8 または CF8M で入手可能です。ステムのオプションには ASTM A182 F304 および F316 が含まれます。指定されたシート材料は、Stellite 6 を使用した ASTM A182 F304 および ASTM A351 CF8M です。選択した材料の組み合わせは、プロセス媒体と動作温度に一致する必要があります。

ハンドル操作

ハンドホイールにより、ディスクの位置を手動で制御できます。プロセス要件に応じて、バルブを開閉したり、中間位置に調整したりできます。ハンドルが操作しにくくなった場合は、無理にバルブを操作しないでください。

フランジ接続

このバルブは、適合するパイプライン フランジに接続するために RF 互換のフランジ付き端部を使用します。指定された接続規格は ASME B16.5 ですが、面間寸法は記載されている ASME B16.10 要件に従います。

フランジ取り付けにより、パイプを切断せずにバルブをパイプラインから取り外すことができます。取り付け前に、フランジサイズ、圧力等級、ガスケット、ボルト締め、面間寸法を確認してください。バルブに過度の機械的負荷がかからないよう、パイプラインを適切に調整する必要があります。

圧力と温度

バルブは CL150 として指定され、最大作動圧力は 285 PSI です。圧力温度定格は材質や動作温度によって異なるため、バルブを選択する際には実際の使用条件を考慮する必要があります。

記載されている温度範囲は -29°C ～ +120°C です。バルブが温度限界近くで使用される場合、シートおよびその他のシール部品は特に重要です。

蒸気、熱水、石油、ガス、化学薬品のサービスでは、選択したバルブ構成に対して媒体の温度、圧力、材料の適合性を確認する必要があります。

NACEサービス

この仕様には、NACE MR0175 / ISO 15156 が含まれています。バルブがサワーサービス用途を目的としている場合、材料グレードと該当する NACE 要件が実際の使用条件と一致する必要があります。

このような用途の場合、プロジェクト仕様では、材料の状態、硬度、検査、およびサポート文書に関する要件も定義される場合があります。

アプリケーション

蒸気およびユーティリティライン:互換性のある蒸気、凝縮水、ユーティリティ配管の流量調整と遮断に使用されます。

石油とガス:手動によるフロー制御または隔離が必要なプロセスおよびユーティリティラインで使用されます。

石油化学システム:スロットルやシャットオフが必要な互換性のあるオイル、ガス​​、プロセス流体に適しています。

水処理:適合する水および液体媒体を制御するために、プロセスおよびユーティリティ配管で使用されます。

発電:指定された圧力および温度範囲内の選択された補助配管およびユーティリティ配管に適用できます。

一般産業用配管：手動による流量調整が必要なプロセス機器、ポンプ システム、その他のパイプラインで使用されます。

選択とインストール

バルブの選択は、パイプのサイズ、圧力クラス、媒体、動作圧力、温度から始まります。ボディ、ディスク、ステム、シートの材質は使用条件に応じて選択されます。

交換用途の場合は、注文前に既存のバルブのサイズ、フランジ寸法、面間長さ、操作配置を新しいバルブと比較する必要があります。

取り付けの際は、フランジ面を清潔に保ち、指定されたガスケットとボルトを使用してください。バルブを取り付けた後、ハンドルの動作を確認し、ディスクが異常な抵抗なくフルレンジで移動できることを確認します。

試験と検査

材料検査

ボディおよびトリムの材質は、指定されたグレードおよび注文情報と照合してチェックされます。必要に応じて材料記録を提供できます。

寸法検査

面間寸法、フランジ寸法、その他の主要な加工寸法は、該当する製品仕様と照合してチェックされます。

圧力とシートのテスト

シェルとシートのテストは、指定された検査要件に従って実行されます。テスト結果と合格基準は、注文要件に従って文書化できます。

最終検査

出荷前に、バルブは本体の状態、フランジ表面、ハンドホイールの動作、識別マーク、および全体の組み立てが検査されます。

包装

フランジ面およびその他の接続面は梱包前に保護されます。バルブは、輸送中の衝撃や汚染のリスクを軽減するために、そのサイズと輸送方法に応じて梱包されています。

輸出梱包には、バルブの寸法と輸送要件に応じて、カートン、保護材、合板ケースが含まれる場合があります。ご注文に応じて製品マーキングや出荷書類を作成することができます。

よくある質問

Q1: ANSI 規格フランジ付きグローブバルブは何に使用されますか?

ANSI 規格のフランジ付きグローブ バルブは、工業用配管内の互換性のある流体の調整と遮断に使用されます。ディスクとシートの設計により、動作中に流路を調整できるため、流量制御が必要な用途に適しています。

Q2: グローブバルブとゲートバルブの違いは何ですか?

玉形弁はシートに向かって移動するディスクを使用しており、絞りや流量調整によく使用されます。ゲート バルブはゲートを流路から遠ざけ、通常は連続的な絞りではなく分離に使用されます。

Q3: このバルブにはなぜフランジ端が使用されているのですか?

フランジ付きの端によりパイプラインにボルトで接続できるため、パイプを切断せずにメンテナンスのためにバルブを取り外すことができます。これらは、標準化されたフランジ寸法が必要な工業用配管システムで一般的に使用されます。

Q4: どのような材料がありますか?

リストされた構成には、ボディとディスク用の CF8/CF8M、ステム用の F304/F316、および指定されたシート材質オプションが含まれます。動作媒体と温度に応じて、他の材質も検討できます。

Q5：バルブは蒸気にも使用できますか？

はい、圧力、温度、材料構成が指定された動作限界内にある場合に限ります。実際の蒸気の状態については、シートおよびシール材を確認する必要があります。

Q6: 正しいバルブを選択するにはどのような情報が必要ですか?

重要な情報には、パイプ サイズ、圧力クラス、フランジ規格、媒体、動作圧力、温度、材料要件、および NACE またはプロジェクト固有の要件が含まれます。

Q7: バルブのメンテナンスはどのようにすればよいですか?

定期メンテナンス時に、ハンドホイール、ステム、パッキン領域、フランジ接続およびシール状態を確認してください。漏れや異常な動作抵抗が発生した場合は、検査前にパイプラインを隔離して減圧してください。
