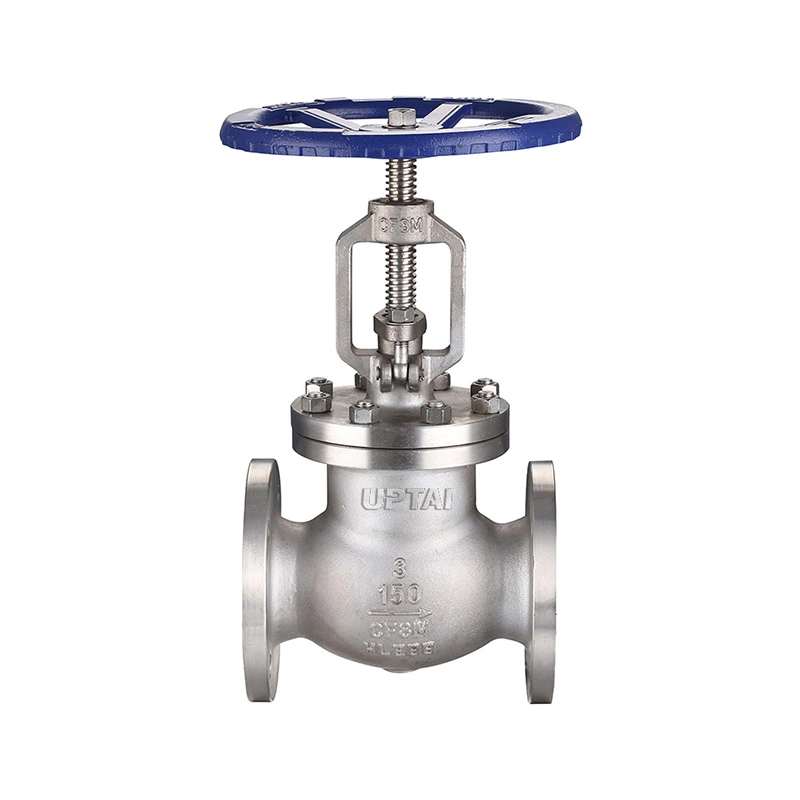

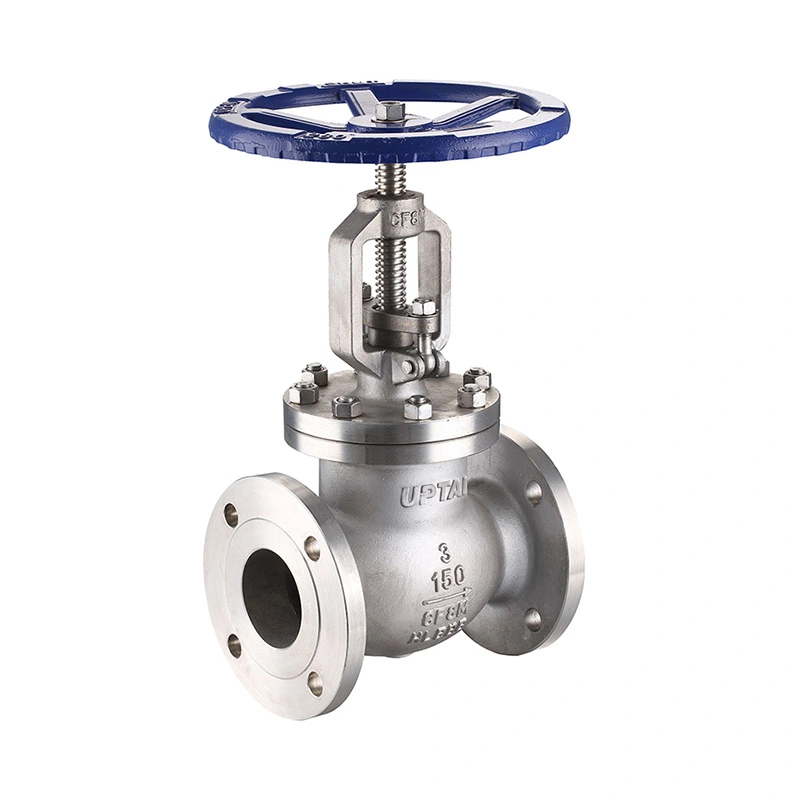

クラス 150 鍛造ステンレス鋼製フランジ付きグローブバルブ

クラス 150 鍛造ステンレス鋼製フランジ型グローブ バルブは、工業用配管およびプロセス機器用の鍛造ステンレス鋼製グローブ バルブです。遮断と流量調整に直線移動ディスクを使用し、RF 互換のフランジ付き端とハンドホイール操作を備えています。バルブは 1/2 インチから 2 インチのサイズで、F304 および F316 の材料オプションが用意されています。

鍛造ボディ、ディスク、ステム、シートの材質は、作動媒体、圧力、温度に応じて選択できます。バルブ仕様には、適用されるサービス条件に関する NACE MR0175 / ISO 15156 要件も含まれています。

主な寸法

構造および使用条件

バルブ本体は ASTM A182 F304 または F316 鍛造ステンレス鋼で作られています。ディスクはバルブ軸に沿って移動し、シートに対して閉じます。ハンドルを回すとディスクの位置が変わり、バルブを遮断または制御された流量調整に使用できるようになります。

このディスクは、仕様に記載されている STL#6 オプションを備えた ASTM A182 F304 または ASTM A182 F316 で入手できます。ステムとシートは F304 または F316 からお選びいただけます。材料の選択には、プロセス流体、濃度、動作温度、腐食条件を考慮する必要があります。

バルブの定格は CL150 で、記載されている最大使用圧力は 285 PSI です。規定温度範囲は-29℃+425℃です。実際の許容圧力は、動作温度における該当する圧力温度定格と比較して確認する必要があります。

フランジ接続と用途

クラス 150 鍛造ステンレス鋼フランジ付きグローブ バルブは、接続規格に ASME B16.5 が指定された RF 互換フランジ付き端部を使用します。フランジ接続により、バルブを対応するパイプライン フランジにボルトで固定し、検査やメンテナンスが必要なときに取り外すことができます。

取り付け前に、フランジサイズ、圧力等級、ガスケット、ボルト締め、面間寸法を確認してください。バルブ接続に過度の機械的負荷がかからないよう、パイプラインを正しく位置合わせする必要があります。

このバルブは、石油およびガス、石油化学、化学処理、工業用施設、およびステンレス鋼構造と手動流量制御が必要なその他の配管システムで使用できます。適切な媒体には、指定された圧力、温度、および材料制限内の水、蒸気、空気、油、および互換性のあるプロセス流体が含まれます。

グローブ バルブは、内部流路のため、通常、ストレート スルー アイソレーション バルブよりも高い圧力降下を持ちます。バルブを連続流量調整に使用する場合、サイジングの際に必要な流量、圧力降下、および動作周波数を考慮する必要があります。

選択、テスト、FAQ

ご注文の際は、バルブのサイズ、圧力クラス、フランジ規格、媒体、動作圧力、温度、本体とトリムの材質、数量、および特別な検査または文書要件を提供してください。置き換え用途の場合、既存のバルブ図面、銘板情報、または面間寸法を使用して構成を確認できます。

この仕様には、設計および製造に関する API 602、面間寸法に関する ASME B16.10、圧力温度定格に関する ASME B16.34、および試験および検査に関する API 598 がリストされています。検査には、適用される要件に応じて、材料検証、寸法チェック、シェルテスト、シート漏れテスト、および最終動作検査が含まれます。

Shantai は中国浙江省温州市で工業用バルブを製造しています。生産には機械加工、組み立て、テスト、検査が含まれており、注文要件に応じて製品ドキュメントを入手できます。

1. 鍛造ステンレス鋼製グローブバルブは何に使用されますか?

手動遮断と流量調整には、鍛造ステンレス鋼のグローブバルブが使用されています。ディスクの直線運動により、必要な流量条件に応じて開口部を調整できます。

2. グローブバルブとゲートバルブの違いは何ですか?

グローブバルブはシートに向かって移動するディスクを使用しており、遮断と流量調整の両方に適しています。ゲートバルブは上下に動くゲートを使用しており、一般に全開または全閉で遮断サービスに使用されます。

3. F304とF316の材質は選択できますか?

はい。仕様には、ボディ、ステム、シートの ASTM A182 F304 および F316 オプションがリストされています。媒体、温度、腐食条件に応じて適切な材料を選択する必要があります。

4. バルブの選択にはどのような情報が必要ですか?

重要な情報には、バルブ サイズ、圧力クラス、フランジ規格、媒体、動作圧力、温度、材料要件、および NACE または検査要件が含まれます。交換用バルブの確認のために既存の図面も提供できます。

5. 他の材料も供給できますか?

はい。他の資料もリクエストに応じて入手可能です。必要な材料の組み合わせは、サービス媒体、動作条件、適用されるプロジェクト仕様に従って確認する必要があります。

6. フランジ接続の機能は何ですか?

フランジ接続により、バルブを対応するパイプライン フランジにボルトで固定できます。また、パイプを切断することなく、検査やメンテナンスのためにパイプラインからバルブを取り外すこともできます。

7. クラス 150 鍛造ステンレス鋼製フランジ型グローブバルブとは何ですか?

クラス 150 フランジ付きエンドを備えた鍛造ステンレス鋼バルブ本体とグローブバルブディスク機構を組み合わせています。これは、指定された圧力、温度、および材料の制限内で互換性のある工業用流体を対象としています。
