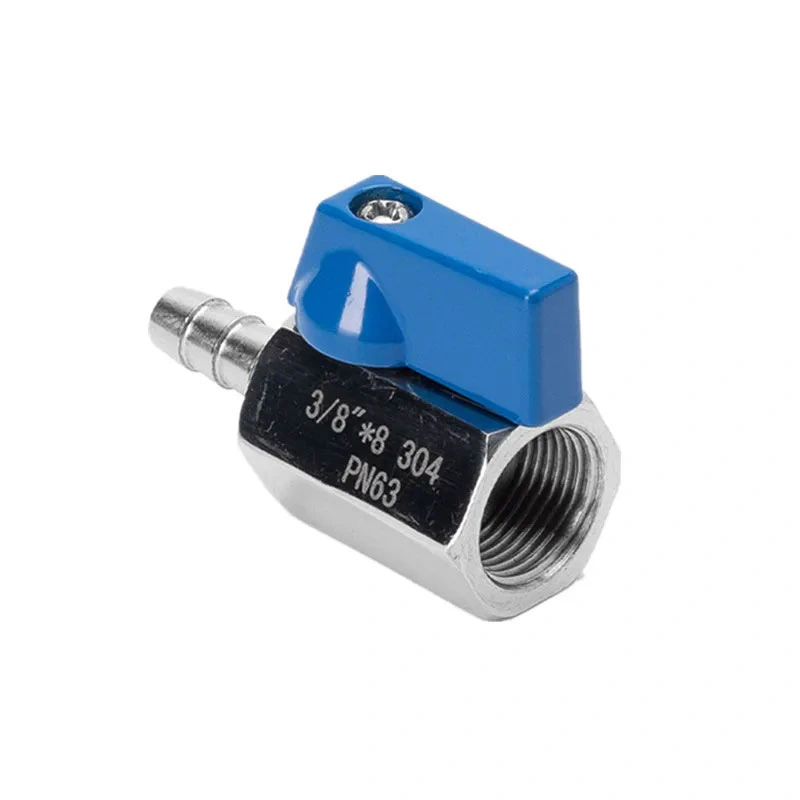

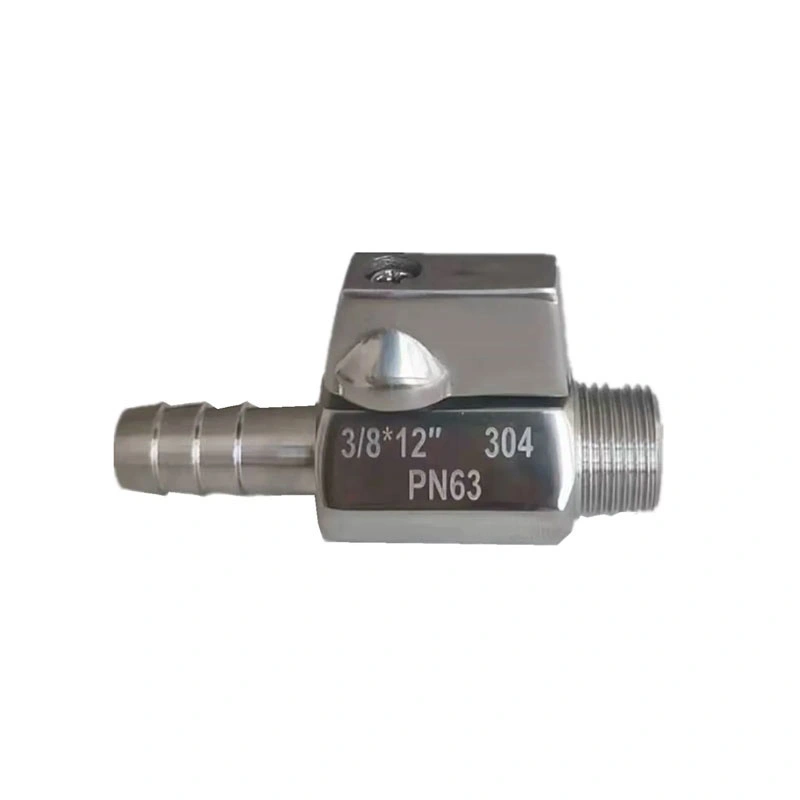

ステンレス鋼製ねじ付きニップルホース ミニボールバルブ

コンパクトな流体ラインでは、限られた設置スペース内でネジ付き配管とフレキシブル ホースを接続できるバルブが必要になることがよくあります。ステンレス鋼製ねじ付きニップル ホース ミニ ボール バルブは、ねじ付きニップルとホース接続を 1 つのアセンブリに組み合わせており、4 分の 1 回転の操作機構を通じて便利なオン/オフ制御を提供します。コンパクトな形状なので、スペースが限られた機器や配管のレイアウトに最適です。

主な寸法

製品の構造と特長

ネジとホースの接続

このバルブは、ねじ接続とホースニップルを 1 つのコンパクトなアセンブリに組み合わせています。ネジ側は互換性のある NPT または BSP 配管コンポーネントに接続でき、ニップル側は適切なフレキシブル ホースとクランプの配置を目的としています。取付前にホース内径、接続寸法をご確認ください。

316 ステンレス鋼構造

バルブ本体は ASTM A351 CF8M (316) として指定され、ボールとステムには ASTM A182 F316 が使用されます。このステンレス鋼構造は、材料の適合性と耐食性が必要な用途に適しています。実際の適合性は、作動媒体、濃度、温度、その他の使用条件によって異なります。

1/4ターンシャットオフ

ボール機構により4分の1回転で開閉します。ハンドルの位置はバルブの動作状態を示すため、コンパクトな流体システムで簡単にオン/オフの分離を行うためにバルブを使用できます。このバルブは、正確な流量調整ではなく、遮断サービスを目的としています。

RPTFEシート

標準シートはRPTFE（PTFE+15%fv）です。シートの材質は、選択する前にプロセス媒体と動作温度に照らしてチェックする必要があります。特定の化学的または温度への適合性が必要な用途には、さまざまな材料の組み合わせを検討できます。

ネジとホース接続の選択

NPT と BSP は異なるねじ規格であるため、互換性のあるものとして扱うべきではありません。バルブのねじ山は、相手のフィッティングまたはパイプライン接続と一致する必要があります。ホースニップルを接続する際は、適合する内径のホースを選定し、使用条件に応じた適切なクランプや接続方法を使用してください。

スペースが限られている機器の場合は、設置前にバルブ全体の寸法とハンドルのクリアランスを確認してください。また、ホースはバルブ接続部に過度の曲げ、ねじれ、または外部負荷がかからないように配線する必要があります。

アプリケーションシナリオ

ステンレス鋼製ねじ付きニップル ホース ミニ ボール バルブは、ホース接続と手動遮断が必要なコンパクトな流体ラインに適しています。典型的なアプリケーションには次のものがあります。

ホース給排水ライン

圧縮空気および空気圧機器

ろ過、冷却、洗浄装置

ポンプ接続と排水口

サンプリングおよび実験装置

灌漑および噴霧システム

軽工業用流体取扱装置

設置とメンテナンス

取り付け前に、バルブサイズ、NPTまたはBSPねじの種類、ホース接続サイズ、使用圧力および温度を確認してください。嵌合接続を清掃し、シール面に汚れや異物がないことを確認してください。ねじ接続は、バルブ本体に過度な力を加えず、適切な方法で締めてください。

設置後、システムの試運転時にホースの接続とねじ継手を確認してください。ハンドルを 4 分の 1 回転の範囲まで操作して、スムーズな動作を確認します。メンテナンスの前に、バルブを圧力源から切り離し、接続されているラインの残圧を解放してください。

圧力と温度の考慮事項

記載されている最大圧力は285PSI、指定温度範囲は-25℃～150℃です。これらの値は、バルブのサイズ、作動媒体、および適用可能な圧力温度定格と併せて考慮する必要があります。バルブをシステムに取り付ける前に、実際の動作条件を確認する必要があります。

技術文書

寸法の確認やプロジェクトの選択のために、製品図面と技術仕様を提供できます。材料情報、検査記録、およびその他の該当する製品文書も、バルブの構成と注文要件に従って手配できます。

よくある質問

Q1: ステンレス鋼ねじ付きニップルホースミニボールバルブは何に使用されますか?

A ステンレス鋼製ねじ付きニップルホース ミニボールバルブねじ付きパイプライン接続とフレキシブルホース接続を組み合わせたコンパクトな流体システムの手動オン/オフ制御に使用されます。指定された動作限界内で、互換性のある水、空気、油、その他の媒体で使用できます。

Q2: バルブはフレキシブルホースに直接接続できますか?

ニップル側は、適切なホース接続とクランプ配置を使用して、互換性のあるホースに接続できるように設計されています。ホースのサイズ、内径、接続方法はバルブの寸法や使用条件に合わせてください。

Q3: NPT および BSP バージョンは利用可能ですか?

はい。リストされているねじ規格は NPT と BSP です。相手のパイプ、継手、または機器の接続に適合するように、注文時に必要なねじのタイプを指定する必要があります。

Q4: このバルブは圧縮空気システムに適していますか?

はい、指定された圧力と温度の制限内で互換性のある圧縮空気アプリケーションを検討できます。バルブのサイズ、接続方法、シール材は、実際の空気圧システムの要件に照らして確認する必要があります。

Q5: バルブボディの材質は何ですか?

標準ボディ材質は ASTM A351 CF8M (316) です。ボールとステムは ASTM A182 F316、シートは RPTFE (PTFE+15%fv) です。他の資料もリクエストに応じて入手可能です。

Q6: 発注前に図面を依頼することはできますか?

はい。寸法図と技術仕様を提供して、製造前にバルブのサイズ、ネジの種類、ホース接続および設置寸法を確認することができます。

Q7: バルブの選定にはどのような情報が必要ですか?

必要なサイズ、NPT または BSP ねじ規格、ホース サイズ、作動媒体、圧力、温度、設置要件をお知らせください。この情報は、適切なバルブ構成を確認するのに役立ちます。
