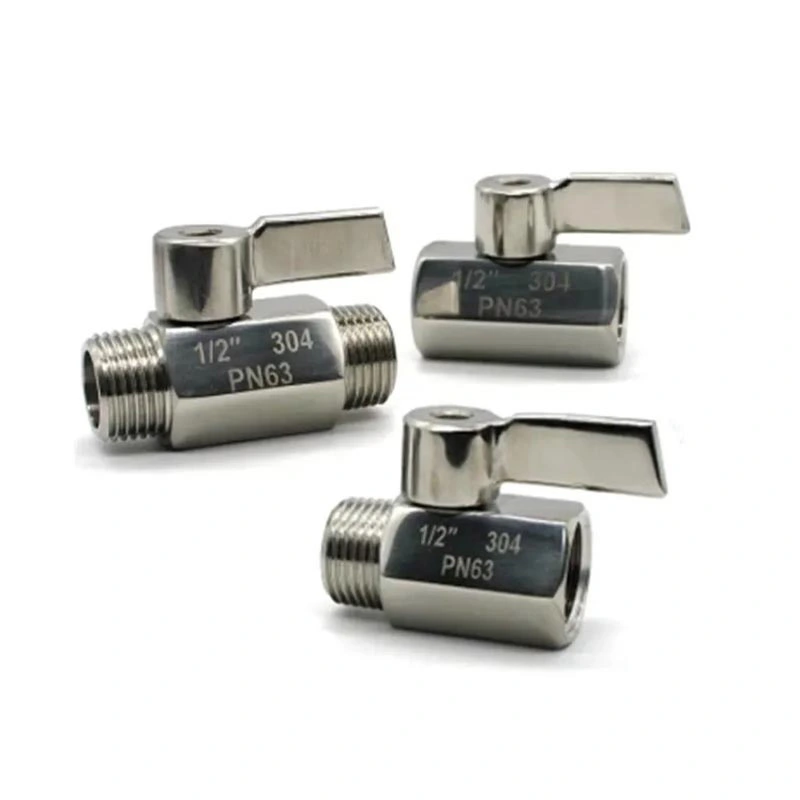

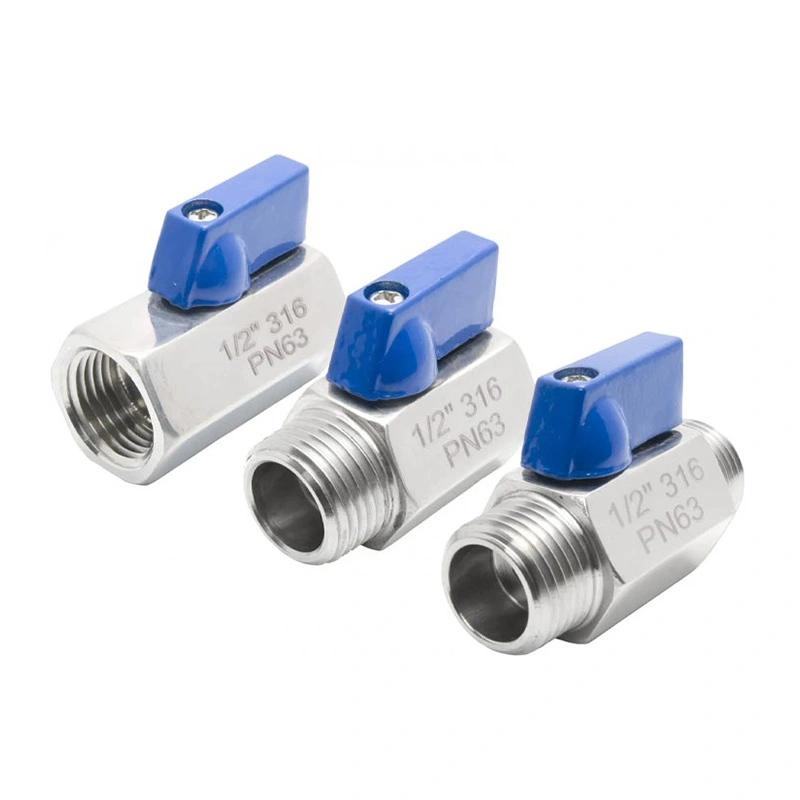

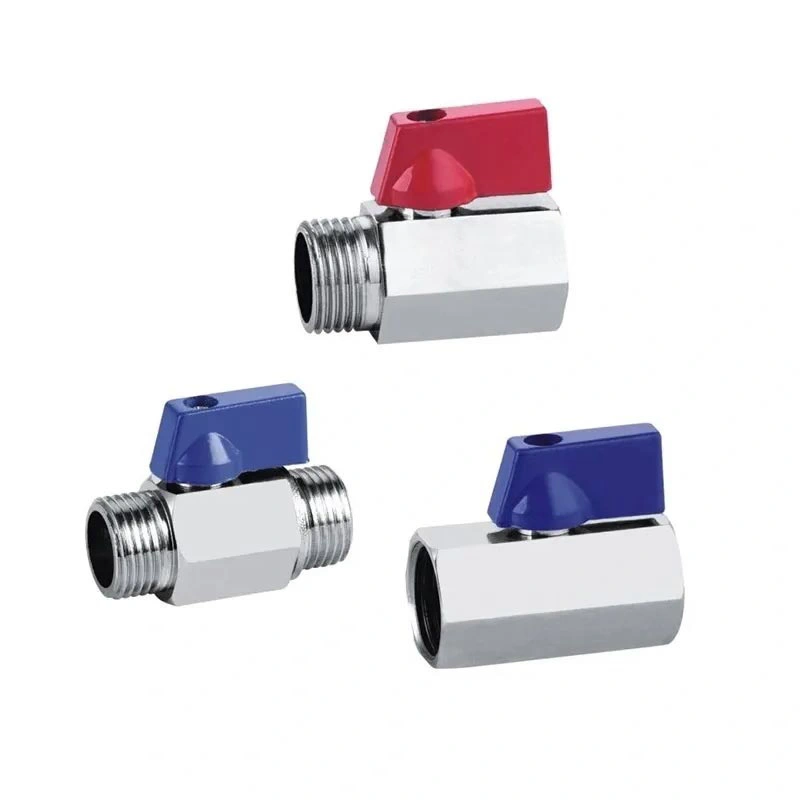

ステンレス製ミニボールバルブ

ステンレス鋼ミニボールバルブは、スペースが限られているが1/4回転の遮断バルブが必要なコンパクトな配管および機器向けに設計されています。ステンレス鋼の本体、ねじ付き NPT または BSP 接続、コンパクトな操作ハンドルにより、小型のパイプライン アセンブリ、計器、流体処理装置に適しています。必要な圧力、温度、媒体、接続仕様に応じてバルブを選択できます。

主な寸法

製品の構造と特長

コンパクトな 4 分の 1 回転操作

バルブはオン/オフサービスのために 4 分の 1 回転ボール機構を使用しています。ハンドルを回転させるとボールの位置が変わり、流路が開閉します。この操作方法は、バルブを頻繁に操作する必要がある場合や、簡単な遮断機能が必要な場合に適しています。

316 ステンレス鋼構造

バルブ本体は ASTM A351 CF8M (316) として指定され、ボールとステムには ASTM A182 F316 が使用されます。この材料の組み合わせにより、耐食性と材料の適合性が重要な用途にステンレス鋼構造が提供されます。実際の適合性は、プロセス媒体および動作条件と照らし合わせて確認する必要があります。

NPT および BSP ねじ接続

このバルブは、互換性のある配管および機器と統合するために、NPT および BSP ねじ接続が利用可能です。 NPT ねじと BSP ねじは異なるねじ規格を使用しており、交換可能な接続として扱うべきではないため、注文前にねじのタイプを確認する必要があります。

RPTFE シートの構成

標準シート材質はRPTFE（PTFE+15%fv）です。シートの選択には、作動媒体、作動温度、圧力を考慮する必要があります。用途に攻撃的な化学薬品や特殊なプロセス流体が含まれる場合、バルブを選択する前に材料の適合性を確認する必要があります。

選択に関する考慮事項

小型ボールバルブを選択するには、パイプサイズに適合するだけでは不十分です。作動媒体、圧力、温度、接続タイプ、利用可能な設置スペースをすべて考慮する必要があります。設置前に、バルブの圧力と温度の制限を実際の動作条件に照らして確認する必要があります。

スレッド インストールの場合は、パイプラインで NPT スレッドが使用されているか、BSP スレッドが使用されているかを確認してください。アクセスが制限されている機器の場合は、ハンドルの位置とバルブ周囲の空きスペースを確認してください。部品の早期摩耗を避けるために、シートとシールの材料もプロセス流体と適合する必要があります。

アプリケーションシナリオ

ステンレス鋼製ミニボールバルブは、より小型のバルブ配置が必要なコンパクトな流体システムおよび機器の遮断サービスに使用できます。典型的なアプリケーションには次のものがあります。

給排水システム

空気圧機器および圧縮空気ライン

計装および試験装置

小型機械および自動化装置

冷却システムと濾過ユニット

実験室および配管設備

軽工業用流体ハンドリングシステム

設置とメンテナンス

取り付ける前に、バルブのサイズ、ネジのタイプ、定格圧力、温度範囲、および材料の適合性を確認してください。パイプのネジ山を清掃し、接続やシール面に影響を与える可能性のある異物を取り除きます。選択した接続に適切なねじシール方法を使用し、過度の締め付け力を避けてください。

取り付け後、ハンドルを 4 分の 1 回転の範囲まで操作し、システムの試運転中に接続に漏れがないか確認してください。メンテナンス中は、内部コンポーネントの検査または交換を行う前に、バルブを圧力源から隔離してください。

品質と文書化

製造検査には、該当する製品と注文の要件に応じて、寸法チェック、材料検証、組立検査、圧力またはシールのテストが含まれます。寸法の確認やプロジェクトの選択のために、製品図面と技術仕様を提供できます。必要に応じて、材料文書や検査記録も手配できます。

よくある質問

Q1: ステンレス製ミニボールバルブは何に使用されますか?

A ステンレス製ミニボールバルブ主にコンパクトな配管、機器、計器システムのオン/オフ流体制御に使用されます。指定された圧力と温度範囲内の互換性のある水、空気、油、その他の工業用媒体に適しています。

Q2: NPT ねじと BSP ねじの違いは何ですか?

NPT と BSP は、ねじプロファイルと仕様が異なる異なるねじ規格です。バルブのねじは相手のパイプまたは継手に適合する必要があるため、注文する前に必要なねじの規格を確認する必要があります。

Q3: バルブの材質は何ですか?

標準構成では、ボディに ASTM A351 CF8M (316)、ボールとステムに ASTM A182 F316、シートに RPTFE (PTFE+15%fv) が使用されます。他の資料もリクエストに応じて入手可能です。

Q4: バルブはどのような圧力と温度に対応できますか?

記載されている最大圧力は285PSI、温度範囲は-25℃～150℃です。実際の許容動作条件は、バルブのサイズ、媒体、温度、および該当する圧力温度定格に従って確認する必要があります。

Q5: 注文前に製品の図面を要求できますか?

はい。製造前にバルブのサイズ、接続タイプ、設置寸法、その他の必要なパラメータを確認するために、寸法図と技術仕様を提供することができます。

Q6: バルブの材質は確認できますか?

はい。材料検証および関連する検査文書は、バルブの構成および注文要件に従って手配できます。ご注文の際には適用検査範囲をご確認ください。

Q7: さまざまな材質がありますか?

はい。必要な圧力、温度、媒体の適合性に応じて、特定の動作条件に合わせて、他のボディ、ボール、ステム、シート、シール材の組み合わせを検討できます。
