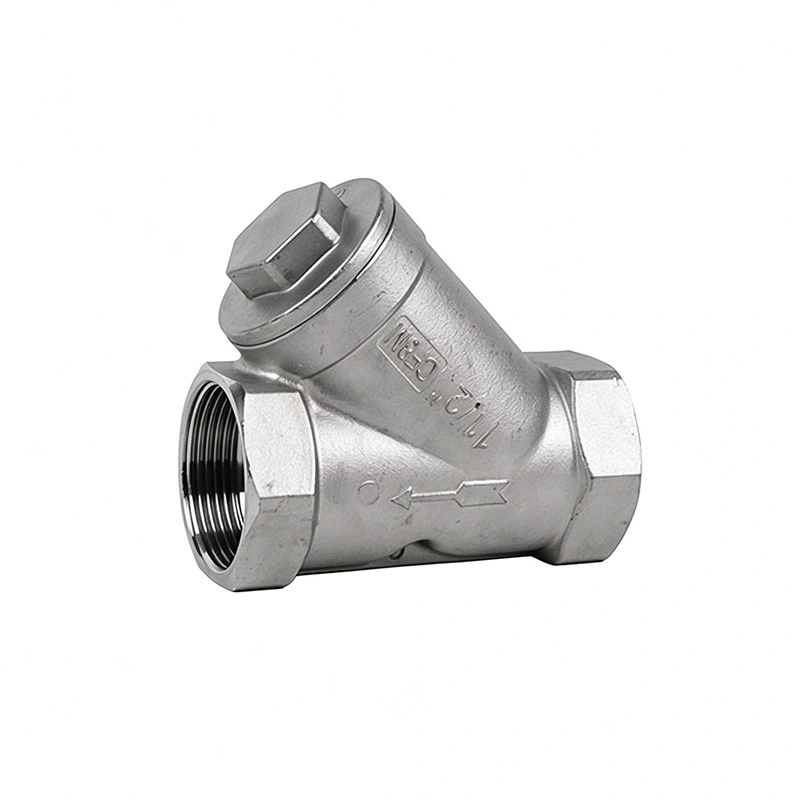

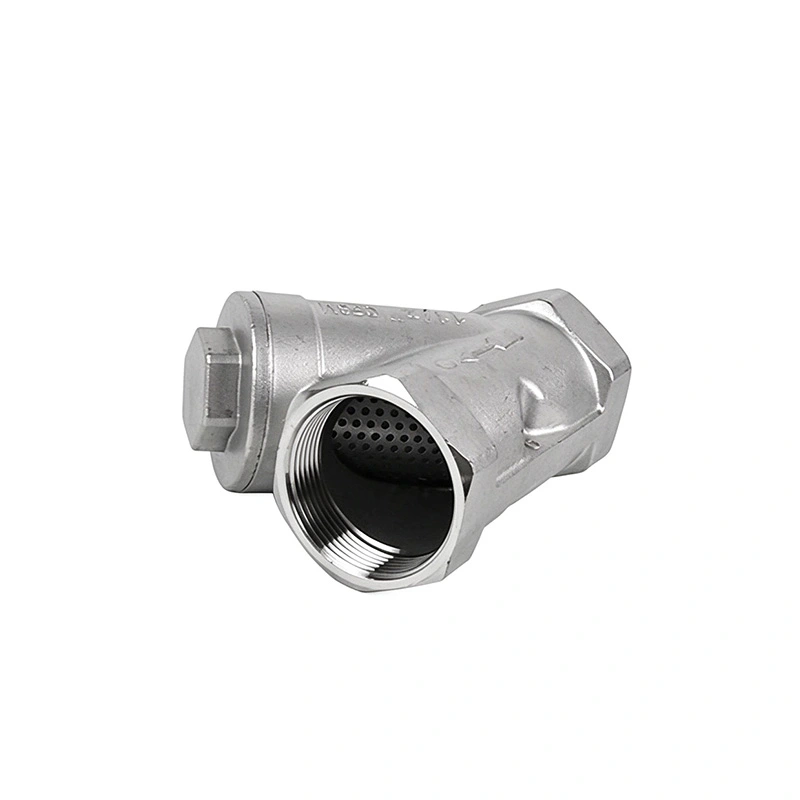

ステンレス製Y型ストレーナー

ステンレス鋼 Y ストレーナは、懸濁物質、錆、スケール、その他の不要な粒子が下流の機器に到達する前に流体ラインから除去するために使用されます。通常、固体汚染物質の影響を受ける可能性のあるポンプ、制御バルブ、メーター、熱交換器、その他のコンポーネントの上流に設置されます。

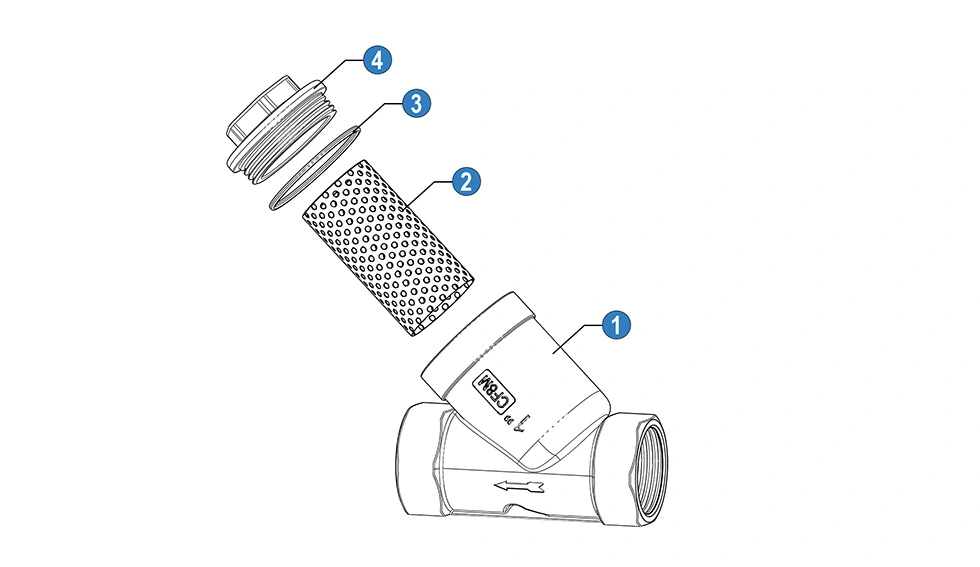

流体は入口から入り、ストレーナ本体内に取り付けられた取り外し可能なスクリーンを通過します。固体粒子はスクリーンに保持されますが、濾過された流体は出口を通過し続けます。堆積した破片によって流れが制限され始めたら、スクリーンを取り外して掃除できます。

ストレーナ間の圧力差が増加した場合、下流流量が減少した場合、または定期検査で大量のゴミの収集が示された場合は、スクリーンを検査して清掃する必要があります。洗浄間隔は、媒体の清浄度と動作条件によって異なります。

選択には、パイプラインのサイズ、流量、動作圧力、温度、流体の種類、必要な濾過レベルを考慮する必要があります。ストレーナは、通常の動作条件下で過度の圧力損失を生じさせることなく、必要な流量能力を提供する必要があります。

ろ過精度はスクリーンの目開きやメッシュの仕様によって決まります。スクリーンが細かいほど、より小さな粒子を保持できますが、圧力降下が大きくなり、より頻繁な洗浄が必要になる場合があります。したがって、除去する必要がある粒子サイズと必要な流量に応じて、適切なスクリーンを選択する必要があります。

Y ストレーナは、互換性のある水、油、ガス、その他の工業用流体に使用できます。選択する前に、本体材質、スクリーン材質、シール部品、圧力定格および温度定格を実際の使用条件に照らして確認する必要があります。

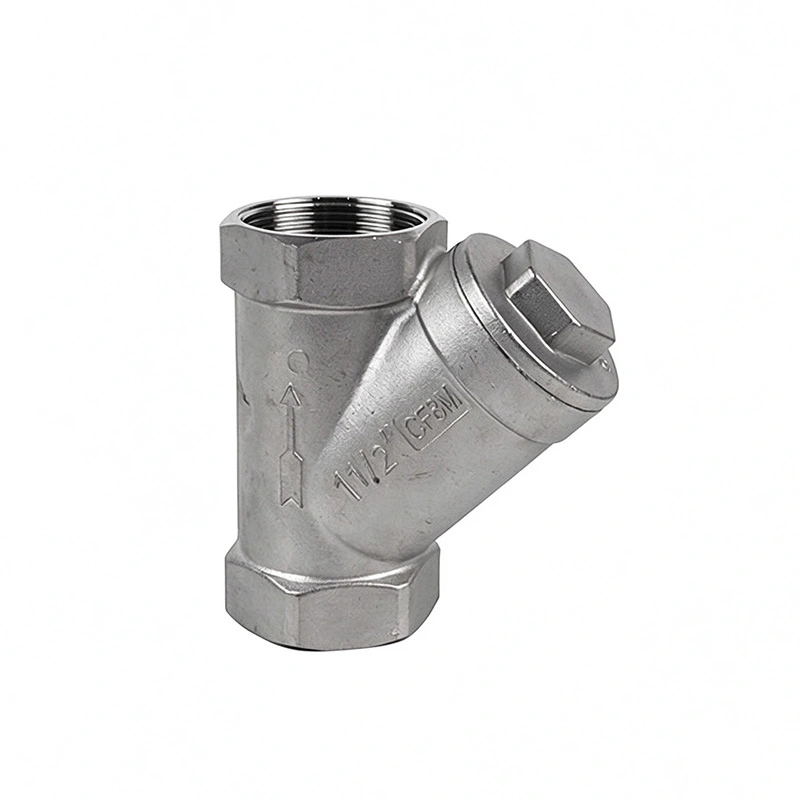

はい。流れ方向はストレーナ本体の矢印または流れマークに従ってください。設置位置は、検査や清掃のためにスクリーン チャンバーにアクセスできるようにする必要もあります。特定の構成については、製造元のインストール手順に従う必要があります。

Y ストレーナは通常、パイプラインから固体粒子を機械的に除去するために使用され、多くの場合、他の機器の上流に保護装置として設置されます。特定の粒子除去レベルが必要な場合、フィルターはより細かい濾過媒体またはより特殊な濾過媒体を使用することがあります。適切な選択は、流体、粒子サイズ、流量、ろ過要件によって異なります。

圧力損失は、ストレーナのサイズ、スクリーン開口部、流量、流体の粘度、スクリーン上に蓄積した破片の量の影響を受ける可能性があります。適切なサイズを選択し、過剰な汚れが発生する前にスクリーンを洗浄すると、必要な流量条件を維持するのに役立ちます。

重要な情報には、公称パイプサイズ、接続タイプ、流体媒体、動作圧力、動作温度、流量、必要な濾過精度、本体材質、スクリーン仕様が含まれます。特殊な用途の場合は、耐食性、設置方向、検査書類などの追加要件も確認する必要があります。
