清浄度、耐食性、コンパクトな自動化、信頼性の高い遮断が重要な場合、上台を提供します1PC 電解研磨ステンレス鋼ダイレクトマウントボールバルブ要求の厳しい流体制御システムの実用的なソリューションとして。電解研磨されたステンレス鋼の表面、直接アクチュエータ取り付け構造、精密機械加工されたコンポーネントにより、製薬、食品加工、水処理、化学、および自動化された産業用途に適しています。

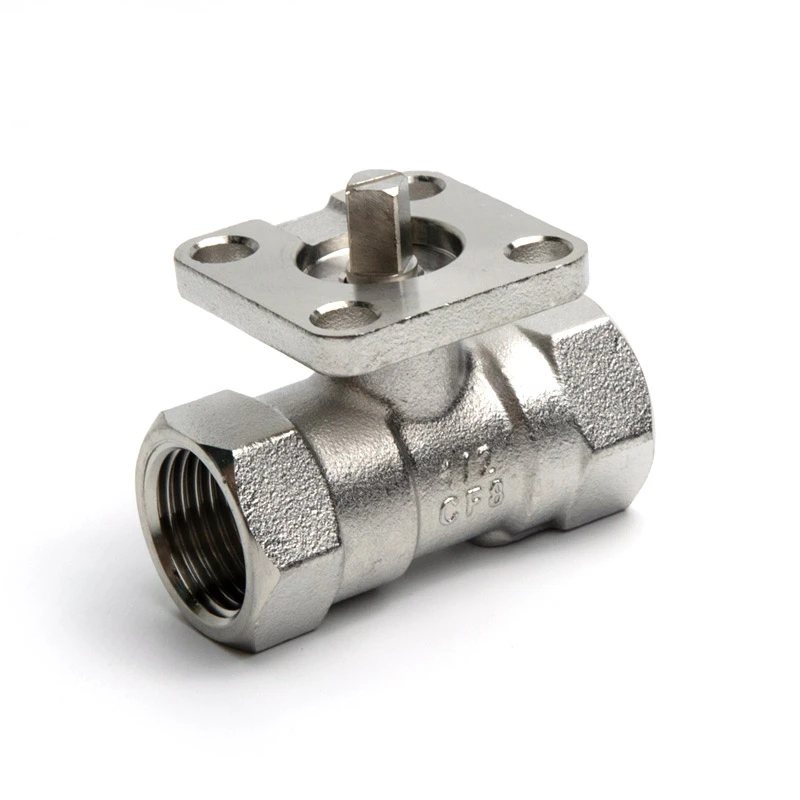

1PC 電解研磨ステンレス鋼ダイレクト マウント ボール バルブは、電解研磨された表面と統合されたダイレクト マウント プラットフォームを備えたワンピース構造を組み合わせています。電解研磨により、より滑らかで均一なステンレス鋼の表面が作成され、残留物の蓄積が減少し、洗浄が簡素化されます。ダイレクトマウント構造により、互換性のある空気圧または電動アクチュエータを追加の取り付けブラケットなしで取り付けることができ、よりコンパクトな自動化ソリューションが実現します。 304 および 316 ステンレス鋼のオプション、NPT または BSP ねじ接続、1/4 インチ～2 インチのサイズ範囲、最大 285 PSI の圧力能力を備えたこのタイプのボールバルブは、幅広い工業用流体制御要件を満たすことができます。
目次
Valve プロジェクトに Shantai を検討する理由は何ですか?
電解研磨ステンレス鋼ボールバルブを選ぶ理由
清浄度、耐食性、メンテナンス効率が重要なシステムでバルブが動作する場合、表面状態は重要な考慮事項です。電解研磨によりステンレス表面の微細な凹凸が取り除かれ、より滑らかな仕上がりになります。これは、汚染物質やプロセス残留物が蓄積する可能性のある領域を減らすのに役立ちます。
頻繁な洗浄や厳しい衛生要件が必要な用途では、バルブ表面を滑らかにするとメンテナンスが簡素化されます。ステンレス鋼は機械的耐久性と耐食性を強力に組み合わせているため、幅広い産業環境に適しています。
Shantai バルブは、標準材料オプションとして 304 ステンレス鋼を使用できますが、プロジェクトの条件で追加の耐食性が必要な場合は 316 ステンレス鋼の構成を選択できます。製品ページでは、本体に ASTM A351 CF8 (304) が指定されており、主要な接液部品と PTFE ベースのシール部品にはステンレス鋼が使用されています。
- より滑らかな電解研磨されたステンレス鋼の表面
- 耐腐食性と表面汚染に対する耐性の向上
- 掃除とメンテナンスが簡単に
- 清浄度に敏感な流体システムに最適
- さまざまなステンレス鋼材料構成で利用可能
ダイレクトマウント設計は自動化をどのように改善しますか?
工業用バルブの自動化では、多くの場合、バルブとアクチュエーターの間に信頼性の高い接続が必要です。従来の構成では、別個のブラケットまたは取り付け金具が必要になる場合があり、コンポーネントの数が増加し、全体の設置面積が増加します。
ダイレクトマウントボールバルブは、アクチュエーター取り付けプラットフォームをバルブ設計に統合します。したがって、互換性のある空気圧または電動アクチュエータを直接取り付けることができ、機械的配置を簡素化できます。これは、コンパクトな自動流体制御アセンブリを設計する機器メーカーやシステム インテグレーターにとって特に役立ちます。
直接取り付け構造には、いくつかの実用的な利点があります。
- コンパクトな設置:互換性のある構成では、別の取り付けブラケットが不要になります。
- コンポーネントの削減:接続が簡単になると、追加のハードウェアを減らすことができます。
- 自動化の準備:空気圧または電気作動との統合をサポートします。
- 柔軟な運用:手動用途に適した拡張ハンドルも考慮できます。
- より簡単なシステム統合:標準化された取り付けコンセプトは、OEM 機器や自動プロセス システムに役立ちます。
ワンピース構造が実用的な理由は何ですか?
一体型のボールバルブ本体は、コンパクトで堅牢なバルブ配置が好まれる用途に簡単な構造を提供します。このバルブはボールとステムの操作機構を使用して流体の流れを制御し、シートとシール部品が必要な遮断機能を提供します。
精密な加工も重要です。ボディ、ボール、ステム、シーリングコンポーネント間の正確な寸法により、スムーズな操作と信頼性の高いシーリングがサポートされます。 Shantai は、製造アプローチの一環として、精密機械加工コンポーネントと材料検査を指定しています。
このバルブには、噴出防止ステムとロック装置のオプションも組み込まれています。これらの機能は、制御された操作と機械的セキュリティが重要な考慮事項となる産業設備において価値があります。
Where Can This Ball Valve Be Used?
電解研磨されたステンレス鋼、コンパクトな構造、アクチュエータの直接取り付けの組み合わせにより、このバルブは流体の隔離と自動化の両方が必要な用途に適しています。
一般的な応用分野には次のようなものがあります。
- 製薬機器:滑らかな表面と洗浄可能な流量制御コンポーネントが重要な場合に役立ちます。
- 食品加工:耐食性ステンレス鋼コンポーネントを必要とする流体システムに適しています。
- 水処理:自動化された隔離およびフロー制御ポイントに適しています。
- 化学処理:ステンレス鋼構造は、選択されたプロセス環境で耐久性を提供できます。
- 産業オートメーション:アクチュエータを直接取り付けることで自動開閉に対応します。
- OEM機器:コンパクトなバルブ構成により、パッケージ化された機械への統合が簡素化されます。
アプリケーションの適合性は、常に実際の流体、圧力、温度、化学的適合性、接続規格、アクチュエータの要件に照らして評価する必要があります。
主な仕様の概要
以下の仕様は、このバルブを評価するエンジニア、販売代理店、OEM バイヤー、およびシステム インテグレータに実用的な参考資料を提供します。
| パラメータ | 仕様 |
|---|---|
| バルブの種類 | 1PC 電解研磨ステンレス鋼ダイレクトマウントボールバルブ |
| 呼び径 | 1/4インチ～2インチ |
| 圧力クラス | CL150 |
| 最大圧力 | 285PSI |
| ねじ規格 | NPT / BSP |
| 設計・製造基準 | ASME B16.34 |
| 試験規格 | API 598 |
| 本体材質 | ASTM A351 CF8 (304) |
| ボールとステムの材質 | ASTM A182 F304 |
| シート素材 | RPTFE (PTFE + 15% フィラー) |
| 温度範囲 | -25℃～150℃ |
| ポートの種類 | 縮小ポート |
技術的な選択については、購入者は注文する前に、最新の寸法図、圧力温度定格、材料構成、および接続要件を確認する必要があります。
バイヤーは適切なバルブをどのように選択すべきですか?
ステンレス鋼ボールバルブの選択には、単に公称パイプサイズを一致させるだけでは不十分です。エンジニアは、互換性やパフォーマンスの問題を回避するために、完全な動作環境を考慮する必要があります。
1. 接続規格を確認する
このバルブは、NPT および BSP ネジ構成をサポートしています。取り付けの問題を避けるために、選択したねじ規格は、接続された配管または継手システムと一致する必要があります。
2. 圧力と温度を確認する
指定された最大圧力は 285 PSI で、記載されている温度範囲は -25°C ～ 150°C です。実際の使用条件は、該当する圧力温度定格の範囲内に保つ必要があります。
3. 材料の適合性を評価する
304 および 316 ステンレス鋼は、異なるレベルの耐食性を備えています。材料を選択するときは、プロセス流体、濃度、温度、洗浄薬品をすべて考慮する必要があります。
4. 運用方法の決定
自動化機器の場合は、空気圧アクチュエータと電気アクチュエータのどちらが好ましいかを確認してください。ダイレクトマウント構造は、アクチュエータがバルブの取り付け配置に互換性がある場合、取り付けの複雑さを軽減するのに役立ちます。
5. フロー要件を考慮する
このモデルはポート数を削減した構成を採用しています。購入者は、パイプのサイズのみに基づいてバルブを選択するのではなく、必要な流量と圧力損失を考慮する必要があります。リストされた Kv 値は、フロー評価の有用な開始点となります。
産業用バイヤーにとっての主な利点
ステンレス鋼のボールバルブを比較する購入者にとって、この構成の価値は、表面処理、構造、自動化の互換性、および製造の柔軟性の組み合わせから生まれます。
| 特徴 | 実用的なメリット |
|---|---|
| 電解研磨仕上げ | 表面がより滑らかになり、掃除が簡単になりました |
| ステンレス鋼構造 | 耐食性と機械的耐久性 |
| ダイレクトマウントプラットフォーム | アクチュエータの統合を簡素化 |
| ワンピースボディ | コンパクトで分かりやすいバルブ構造 |
| 304 / 316 オプション | さまざまな環境に合わせた材料選択が可能 |
| NPT / BSP ネジ | さまざまな配管接続要件をサポート |
| OEMのカスタマイズ | カスタマイズされた仕様と大量の要件をサポートします |
設置とメンテナンスに関する考慮事項
高品質のバルブであっても、適切な設置と操作方法が必要です。取り付ける前に、ねじ山、シール面、バルブ本体、パイプラインに汚れや損傷がないか検査してください。バルブへの不必要な機械的ストレスを防ぐために、パイプラインは適切に位置合わせする必要があります。
試運転中に、バルブがスムーズに開閉すること、およびアクチュエータが取り付けられている場合は必要なトルク範囲内で動作することを確認してください。圧力試験は、該当するプロジェクト手順と安全要件に従う必要があります。
長期にわたるサービスのために、メンテナンス チームは定期的に以下をチェックする必要があります。
- ねじ接続部およびシール周りの外部漏れ
- バルブの作動トルクと動作
- アクチュエータの取り付けと位置合わせ
- 腐食または表面損傷の兆候
- シートとシール性能
- 使用圧力と温度条件
バルブの取り付け、テスト、または保守を行う場合は、メーカーの技術文書および該当する業界標準に従うことをお勧めします。
よくある質問
電解研磨ステンレス鋼ボールバルブの主な利点は何ですか?
電解研磨により、より滑らかなステンレス鋼の表面が生成され、洗浄性が向上し、表面残留物の蓄積が減少し、耐食性が向上します。このため、このバルブは清浄度に敏感な産業用途にとって特に魅力的です。
バルブを空気圧アクチュエータに接続できますか?
はい。直接取り付けプラットフォームは、互換性のある空気圧アクチュエーターをサポートするように設計されています。動作要件に応じて、電動アクチュエータと適切な拡張ハンドルも検討できます。
どのようなサイズが利用可能ですか?
標準サイズ範囲は 1/4 インチから 2 インチです。他のサイズやカスタマイズされた仕様を必要とする購入者は、要件についてメーカーと話し合うことができます。
バルブは NPT ねじと BSP ねじの両方をサポートしていますか?
はい。 NPT および BSP ねじ接続オプションが利用可能で、バルブをさまざまな配管システムに適合させることができます。
このバルブにはどのような規格が関連付けられていますか?
製品情報では、設計と製造については ASME B16.34、テストと検査については API 598 を指定しています。調達前にプロジェクト固有の要件を確認する必要があります。
Shantai は OEM カスタマイズを提供できますか?
はい。 Shantai は、材料の選択、仕様、表面処理、接続規格、バルク生産要件など、OEM およびカスタマイズされたバルブの要件をサポートしています。
Valve プロジェクトに Shantai を検討する理由は何ですか?
の1PC 電解研磨ステンレス鋼ダイレクトマウントボールバルブは、滑らかなステンレス鋼の表面品質、コンパクトなバルブ構造、便利な自動化統合の組み合わせを必要とするバイヤー向けに設計されています。 304/316 ステンレス鋼のオプション、NPT または BSP 接続、直接アクチュエータ取り付け構造、工業用デザインにより、複数の業界の流体制御システムに多用途の選択肢となります。
Shantai は、カスタマイズされたバルブ ソリューションと大量供給機能により、販売代理店、OEM 機器メーカー、システム インテグレーター、産業プロジェクトをサポートしています。バルブのサイズ、材質、圧力定格、接続タイプ、表面処理、またはアクチュエーターの互換性を評価する場合は、1PC 電解研磨ステンレス鋼ダイレクト マウント ボール バルブで製品の詳細と選択情報をご覧ください。
次のプロジェクト向けに信頼性の高いステンレス鋼バルブ ソリューションをお探しですか?必要なサイズ、作動媒体、圧力、温度、接続規格、自動化要件を Shantai と共有し、適切な構成と技術サポートを受けてください。お問い合わせOEM、カスタマイズされた、またはバルクバルブの要件について話し合い、流体制御システムの実用的なソリューションを見つけてください。
