三方ボールバルブ L ポートは産業用配管システムの流量制御をどのように改善できるか

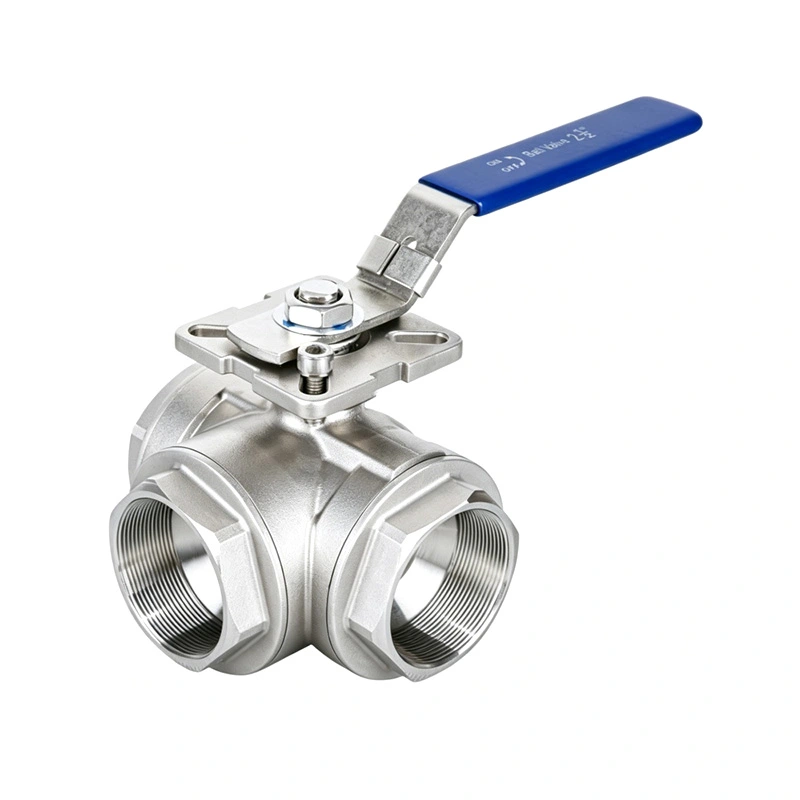

上台を提供します三方ボールバルブ Lポート産業用配管システムにおける信頼性の高い流量切り替え用に設計されています。このバルブは、3 ピースのボディ、拡張突合せ溶接端、およびステンレス鋼構造のオプションを備えており、エンジニアが流体のルーティングを管理し、パイプラインのレイアウトを簡素化し、厳しい動作条件に合わせてメンテナンスを計画するのに役立ちます。

L ポート構成の 3 方ボール バルブは、接続された 2 つのパイプライン分岐間で流体の方向を変えるように設計されています。特別に加工されたボールは、ハンドルが回転すると、選択したポートに位置合わせされる L 字型の通路を作成します。構成に応じて複数のポートを同時に接続できる T ポート設計とは異なり、L ポート バルブは主に流れの分流とソースの選択に使用されます。正しいバルブを選択するには、ポートの方向、本体の材質、シートの互換性、圧力温度定格、および接続規格に注意する必要があります。このガイドでは、L ポート 3 方ボール バルブの動作原理、主な利点、産業用途、購入時の考慮事項について説明し、エンジニア、メンテナンス チーム、産業バイヤーが十分な情報に基づいた意思決定を行うのに役立ちます。

目次

• 三方ボールバルブLポートとは？
• Lポート三方ボールバルブはどのように動作しますか?
• L ポートと T ポート: 違いは何ですか?
• 主な利点は何ですか?
• Lポートボールバルブはどこに使用されますか?
• 適切なバルブの選び方
• 検討すべき技術仕様
• 設置とメンテナンスに関する推奨事項
• よくある質問
• 結論: フロー制御を適切に決定する

三方ボールバルブLポートとは？

三方ボールバルブは、本体内に 3 つのポートと回転ボールを備えた機械式流量制御装置です。内部通路は、バルブの動作時にどのポートが連通するかを決定します。 L ポート構成では、通路が文字 L に似ており、バルブが選択された接続間に流体を導くことができます。

たとえば、パイプラインには 1 つの共通接続と 2 つの代替出口がある場合があります。バルブは、内部通路とハンドルの位置に応じて、入ってくる流体を最初の出口に向けたり、2 番目の出口に切り替えたりできます。バルブの設計がその配置をサポートしている場合、未使用の分岐は意図された動作位置で隔離されます。

Shantai の製品は、このフロールーティング原理と 3 ピースのボディおよび拡張された突合せ溶接端を組み合わせています。追加の溶接端の長さは、パイプライン設置のための作業スペースを提供し、指定された設計で追加のクリアランスが必要な断熱または埋設配管レイアウトに役立ちます。

構築に関する一般的な考慮事項は次のとおりです。

• バルブ本体：用途に応じてステンレスなどの指定材質を選択します。
• ボールとステム:流れを方向付け、操作トルクを伝達するコンポーネント。
• シートとシール:指定された使用条件下でのシール性能をサポートする部品。
• 接続:選択したモデルに応じて、突合せ溶接、ねじ込み、またはその他の構成が選択されます。
• 動作機構:手動ハンドルまたは互換性のあるアクチュエーター（利用可能な場合）。

最終的な構成は、メーカーが承認した図面および技術文書と常に照合して確認する必要があります。

Lポート三方ボールバルブはどのように動作しますか?

バルブは、バルブ本体内で特別に穴あけされたボールを回転させることによって動作します。ボール通路が選択した 2 つのポートと一致すると、流体はそれらの接続間を移動できます。ボールの向きを変更すると、利用可能な流路が変わります。

一般的な迂回配置では、動作シーケンスには次の条件が含まれます。

1. 最初の流れの位置:共通ポートは選択された 1 つの分岐に接続され、流体が最初のルートをたどることができます。
2. 切り替え動作：オペレータは、製造元の操作説明書に従ってハンドルを回転させます。
3. 2 番目の流れの位置:内部通路は別の分岐と整列し、流体の方向を変えます。
4. 隔離位置 (設計されている場合):特定の L ポート構成では、3 つのポートすべてをブロックする位置が提供されます。この機能は特定のバルブについて検証する必要があります。

ポート番号、ハンドルの方向、回転角度、および利用可能な停止位置は設計によって異なります。したがって、オペレータは、特定のハンドルの方向が常に同じ流路に対応すると仮定してはなりません。

試運転の前に、バルブのフロー図を確認し、許可されているすべての動作位置で意図された接続を確認してください。これは、アクチュエータのシーケンスが間違っていると生産が中断されたり、流体が意図しない目的地に送られたりする可能性がある自動システムでは特に重要です。

L ポートと T ポート: 違いは何ですか?

どちらの設計でも 3 つのポートが使用されていますが、内部のボール通路は異なる目的を果たします。どちらを選択するかは、主に、システムが分岐間でフローを切り替える必要があるか、混合と分配のために複数のパスを接続する必要があるかどうかによって決まります。

この表は、すべてのバルブの動作順序を保証するものではなく、一般的な設計原則を説明しています。メーカーは、異なるボール配置、シート構成、および停止位置を提供する場合があります。

2 つの流体源を分離しておく必要がある用途では、承認されたフロー図で必要な分離が確認されている場合には、L ポート設計が適切である可能性があります。複数のポート間の同時通信が必要な場合は、T ポート設計の方が適している場合があります。

追加の背景については、選択を確定する前に、メーカーの L ポート 3 方ボール バルブの製品情報を確認してください。

主な利点は何ですか?

1. 柔軟なフロールーティング

L ポート バルブを使用すると、オペレータは各切り替えポイントに個別のバルブを設置することなく、指定されたパイプライン分岐間を切り替えることができます。これにより、流体の移送、ソースの選択、およびプロセスのルーティングに使用される機器の配置が簡素化されます。

2. スペース効率の高いパイプライン設計

複数の流れ接続を 1 つのバルブ本体に組み合わせることで、適切な設置に必要な個々のコンポーネントの数を減らすことができます。コンポーネントが少ないということは、検査が必要な接続ポイントも少ないことを意味しますが、実際の節約額はシステム全体の設計によって決まります。

3. ステンレス鋼の材質オプション

ステンレス鋼構造は、互換性のある産業環境において有用な耐食性を提供します。適切なグレードは、プロセス媒体、塩化物濃度、洗浄剤、温度、その他の使用条件によって異なります。材料の選択は、すべてのステンレス鋼が同じように機能するという仮定ではなく、検証された適合性に基づいて行う必要があります。

4. 3ピース構造によるメンテナンスアクセス

3 ピースのボディは、メーカーの手順に従ってバルブを分解できるため、内部の検査とサービスがより便利になります。パイプラインが隔離され、減圧され、排水され、安全になった後、資格のある保守担当者が保守可能なコンポーネントを検査し、必要に応じて互換性のあるシートまたはシールを交換できます。

5. 特定の設置用の拡張突合せ溶接エンド

突合せ溶接端を延長すると、特に断熱材や埋設配管を含むレイアウトで、パイプライン溶接中に追加のクリアランスを提供できます。正しい取り付けが依然として重要です。溶接手順では、シート、シール、またはその他の温度に敏感な内部コンポーネントの損傷を避けるために入熱を制御する必要があります。

Lポートボールバルブはどこに使用されますか?

流れの方向を変える機能により、このバルブ構成はいくつかの産業分野で役立ちます。その適合性は、プロセス媒体、圧力、温度、接続構成、および必要な遮断性能によって異なります。

• 石油化学処理:指定されたパイプライン ブランチ間で互換性のあるプロセス ストリームを切り替えます。
• 石油およびガスシステム:バルブの定格圧力と材料の適合性が適切な用途での代替流路の選択。
• 熱エネルギーシステム:プロセス回路または機器接続間で互換性のある流体の方向を変更します。
• 水処理:選択した処理ラインまたはシステム分岐間で水の流れを切り替えます。
• 産業用機器:流体供給ルートを変更して、さまざまな動作モードやメンテナンスの手配に対応します。

たとえば、水処理設備では、L ポート バルブを使用して 2 つの指定された流路を選択する場合があります。システム設計中、エンジニアはバルブを使用する前に、ポート マップ、意図した絶縁状態、流路変更の結果を検証する必要があります。

すべての三方ボールバルブがすべての流体や動作条件に適しているわけではありません。研磨粒子、粘性媒体、腐食性化学物質、高い差圧、高温は、シートの寿命とシール性能に影響を与える可能性があります。バルブは業界名だけではなく、実際のサービスに合わせて選択する必要があります。

適切なバルブの選び方

三方ボールバルブを購入するには、単にパイプの呼び径を一致させるだけではありません。信頼性の高い選択プロセスは、必要な流量機能から始まり、材料の適合性、機械的定格、設置寸法、メンテナンス要件に至るまで続く必要があります。

1. 必要なフロー パターンを定義する

共通ポート、代替分岐、および必要なすべての動作位置を特定します。メーカーのフロー図を入手して、各位置でどのポートが接続され、どのポートが分離されているかを確認してください。

2. 圧力と温度の要件を確認する

実際の使用温度における定格使用圧力を確認してください。圧力定格は温度と材料の選択によって変化する可能性があるため、最大圧力値は指定された条件とは独立して考慮されるべきではありません。

3. 適合する本体およびシール材質の選択

プロセス媒体を、提案された本体、ボール、ステム、シート、およびシールの材料と比較します。 PTFE ベースのシートと強化 PTFE バリアントは、異なる機械的特性と熱的特性を持っています。化学的適合性とメーカーの許容サービス範囲は用途ごとに確認する必要があります。

4. Check the Connection Standard

指定された接続タイプ、寸法、適用規格を確認してください。突合せ溶接で取り付ける場合は、端部の準備と寸法図を確認してください。適切に設計された配管配置がなければ、ねじ接続と溶接接続は互換性がありません。

5. 手動操作か自動操作かを決定する

時々ルートを変更する場合は、手動ハンドルで十分な場合があります。頻繁な切り替えや遠隔制御が必要な場合は、互換性のある空気圧または電動アクチュエータが利用可能かどうか問い合わせてください。操作トルク、必要な移動量、位置フィードバック、電源やエア供給の故障時の望ましい応答を確認します。

6. 検査と文書の必要性を評価する

重要なサービスの場合は、材料の識別、圧力テストの文書化、寸法検査、トレーサビリティ、およびプロジェクト固有の受け入れ要件を明確にします。これらの記録は、購入チームやエンジニアが、供給されたバルブが承認された仕様と一致していることを確認するのに役立ちます。

検討すべき技術仕様

Shantai が公開した製品情報は、3 ピースのボディと拡張突合せ溶接端を備えた L ポート 3 方ボール バルブを評価するための有用な出発点となります。以下にリストされている値は、参照される製品構成を説明するものであり、購入前に見積書および現在承認されているデータシートと照らし合わせて確認する必要があります。

これらの数値は、すべての L ポート バルブに共通の定格ではありません。製品ページでは、代替材料とシーリング構成についても説明しています。購入者は、最新の技術図面と、圧力温度エンベロープ、接続の詳細、および注文の材料構成の書面による確認を要求する必要があります。

設置とメンテナンスに関する推奨事項

正しい設置と計画的なメンテナンスは、バルブの性能を維持し、回避可能なダウンタイムを削減するのに役立ちます。以下の実践は、エンジニアリング、コミッショニング、およびメンテナンスのチームにとって役立ちます。

• 設置前に次のことを確認してください。バルブ本体、溶接端、操作機構、保護パッケージに損傷や汚れがないか確認してください。
• 流れの方向を確認します。バルブを接続する前に、実際のポート配置と承認された配管図を比較してください。
• 適切な溶接手順を使用してください。突合せ溶接設計の場合は、認定された手順に従い、製造元の指示に従って入熱を制御してください。
• 操作シーケンスをテストします。安全かつ適切な場合は、プロセス媒体を導入する前にハンドルの位置と流路の表示を確認してください。
• 危険なメンテナンスを防止します。分解する前に、バルブを隔離し、圧力を解放し、危険な内容物を排出し、現場のロックアウトおよび安全手順に従ってください。
• シートとシールを検査します。サービスに適した間隔で、磨耗、化学的損傷、漏れ、操作上の困難がないか確認してください。
• 技術的な記録を保管します。検査、交換、テスト結果、および動作条件の変更を文書化します。

ボールバルブは通常、オンオフサービスと流量ルーティングを目的としており、メーカーが特別にその義務を承認していない限り、継続的なスロットルを目的とするものではありません。バルブを不適切な部分的に開いた位置で操作すると、特定の条件下で乱流、浸食、またはシートの損傷が増加する可能性があります。

よくある質問

1. 三方ボールバルブ L ポートの主な機能は何ですか?

その主な機能は、選択したパイプライン分岐間で流体をリダイレクトすることです。ボール内のL字型通路は、バルブの向きに応じて指定されたポートを接続します。正確な動作シーケンスと絶縁機能を確認するには、承認されたフロー図を参照する必要があります。

2. LポートボールバルブとTポートボールバルブの違いは何ですか?

L ポート設計は、主に選択したポート間のフローの切り替えまたは迂回に使用されます。 T ポート設計では追加の接続パターンが提供され、3 つのポートすべてが同時に通信できるようになります。正しいオプションは、必要なプロセス機能と製造元のポート構成によって異なります。

3. Lポート三方ボールバルブは流れを完全に遮断できますか?

一部の L ポート設計には全ポートが閉じた位置が含まれていますが、その他の設計には異なる動作配置があります。完全な絶縁は、特定のバルブのフロー図とシール仕様から確認する必要があります。絶縁が安全上重要な場合は、必要な漏れ性能と追加の絶縁装置が必要かどうかを確認してください。

4. Lポートボールバルブに適した材質は何ですか?

材料の選択は、流体、腐食への曝露、圧力、温度、および洗浄要件によって異なります。 304 や 316 などのステンレス鋼グレードは多くの用途に適していますが、PTFE ベースまたは強化シートは特定の用途に適している場合があります。接液部材料の完全な組み合わせの互換性を確認する必要があります。

5. 見積もりを依頼するにはどのような情報が必要ですか?

公称バルブサイズ、必要なポート配置、接続タイプ、圧力と温度条件、プロセス媒体、推奨される材料、数量、および操作方法を提供します。パイプラインの図面、必要なフロー順序、およびプロジェクト固有の検査要件は、サプライヤーが適切な構成を確認するのに役立ちます。

6. 拡張突合せ溶接端を備えた 3 ピース バルブを検討する理由は何ですか?

3 ピース構造により、メーカーのメンテナンス手順に従って、保守可能な内部コンポーネントへのアクセスが簡単になります。突合せ溶接端を延長すると、溶接のための追加のクリアランスを提供でき、特定の断熱または埋設配管の配置に適する場合があります。ご注文前に寸法・取付方法をご確認ください。

結論: フロー制御を適切に決定する

L ポート通路を備えた三方ボールバルブは、指定されたパイプライン分岐間で流体を切り替えるための実用的なソリューションを提供します。その有効性は、正しいポート配置の選択、圧力と温度の制限の検証、互換性のある材料の選択、およびバルブの動作位置がプロセス要件と一致していることの確認によって決まります。 3 ピースのボディや拡張突合せ溶接端などの構造の詳細も、設置計画や長期メンテナンスに影響を与える可能性があります。

Shantai は、工業用バルブの選択をサポートする製品情報と構成オプションを提供します。 L ポートの設計を比較したり、新しい配管システムを計画したり、既存のバルブを交換したりする場合は、発注前に三方ボールバルブの L ポート仕様を確認し、動作要件を準備してください。お客様のアプリケーションについて話し合い、技術的な詳細を確認し、適切な見積もりを依頼するには、当社のチームにお問い合わせください。お願いしますお問い合わせ産業用流量制御のニーズに合わせたバルブ ソリューションを検討してください。
