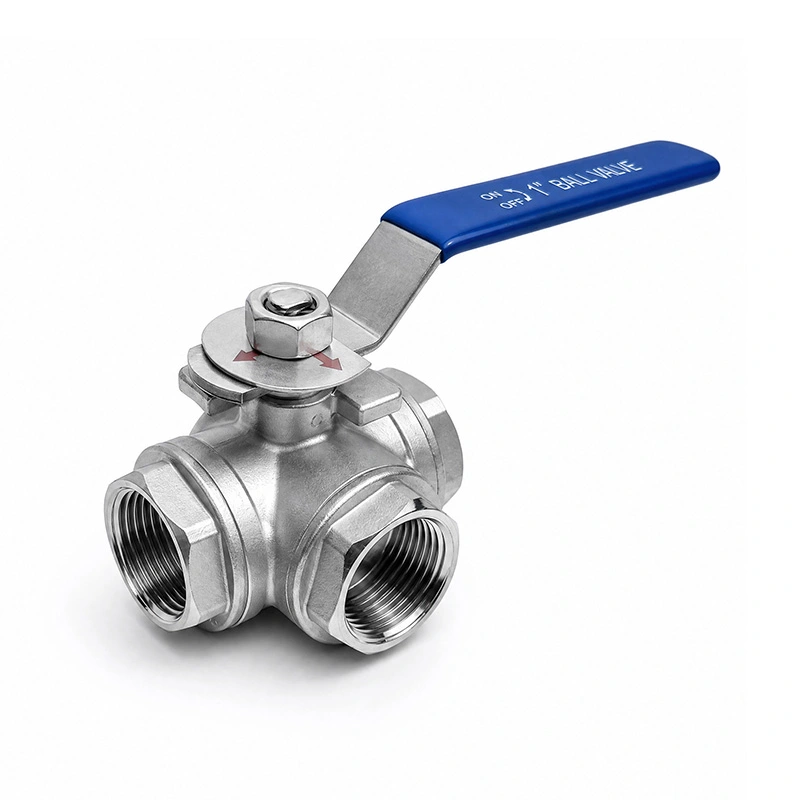

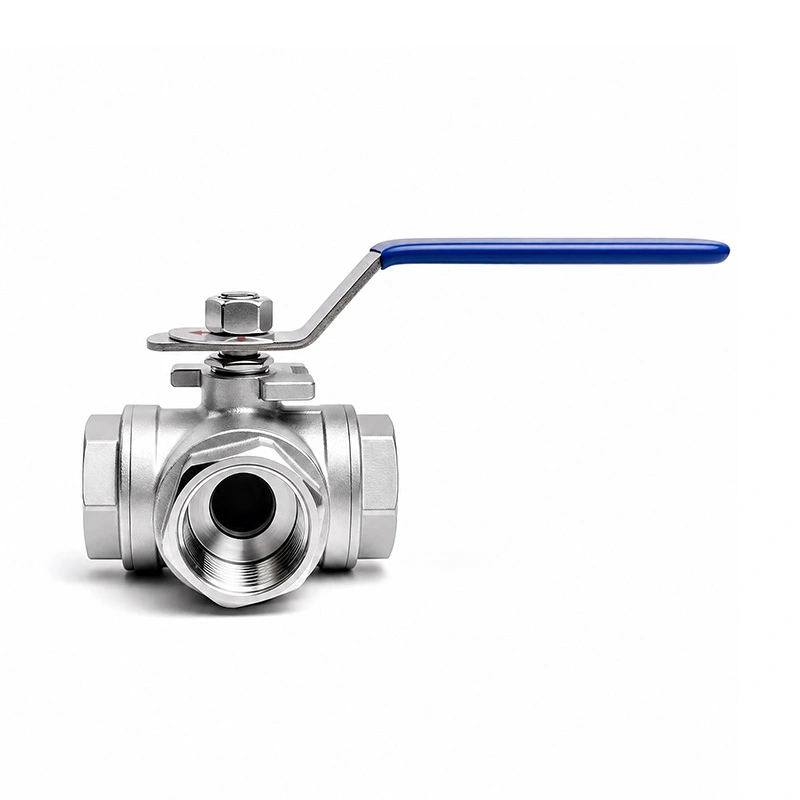

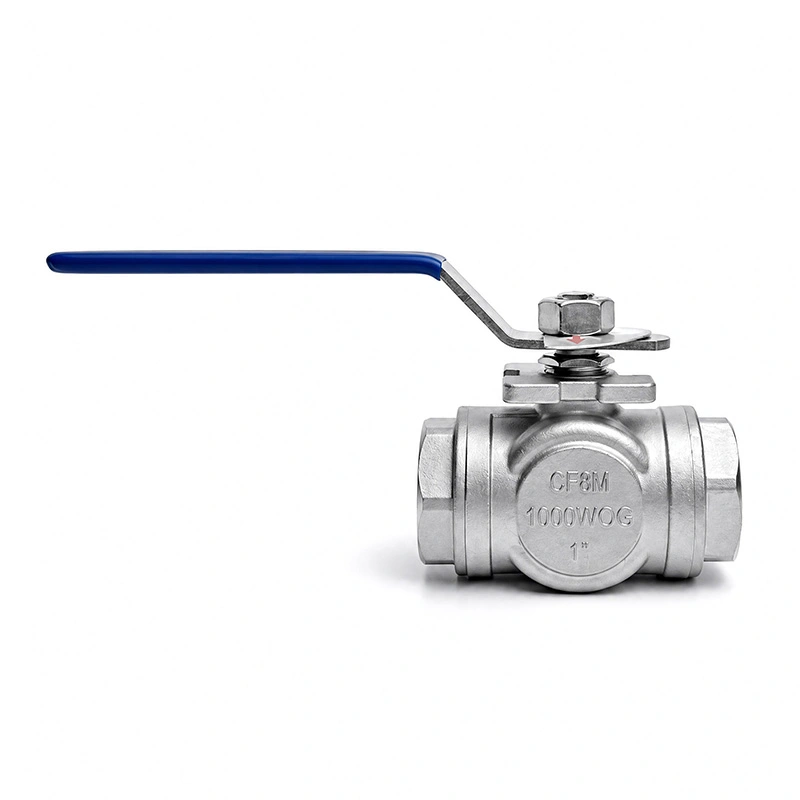

三方ボールバルブ Tポート

三方ボールバルブ T ポートは、1 つのコンパクトなバルブで柔軟な流量制御を必要とする配管システム向けに設計されています。 バルブ。 T字型の流路により多方向の配管を接続できるため、混合、分流、流路の調整に適しています。 メディアの回避または配布。

複数の二方バルブを使用する場合と比較して、T ポート三方ボールバルブはパイプラインのレイアウトを簡素化し、コスト削減に役立ちます。 接続点を削減し、流体制御システムの運用効率を向上させます。

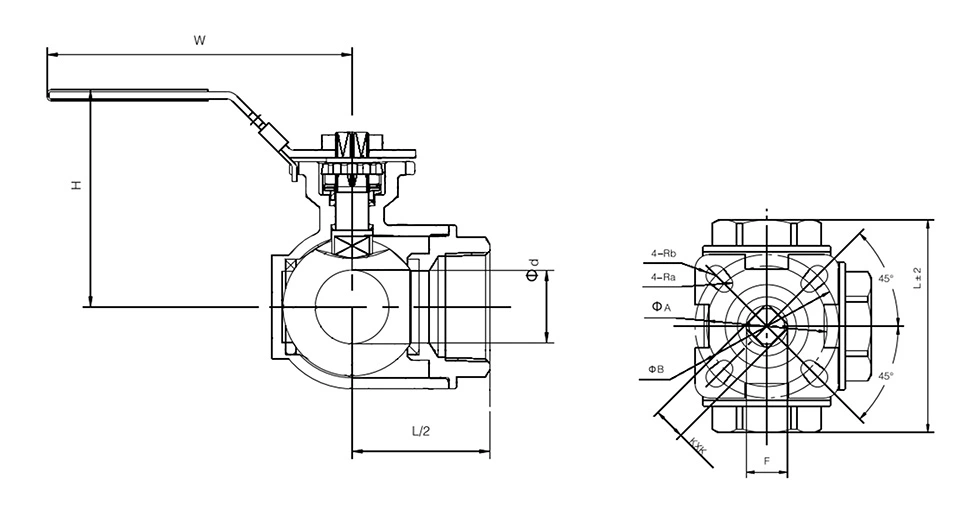

主な寸法

* N: ANSI B 2.1 NPT に準拠したねじ端
* B: BS21 BSP に従ってスレッドが終了します

当社を選ぶ理由

ソースバルブメーカー

Shantai は、中国浙江省温州市にあるバルブ専門工場で、空港からわずか 10 分です。

認定生産体制

当社の製造は ISO 9001 品質管理基準と CE 認証要件に従っています。

細目ねじ加工

精密に加工されたねじ山により、スムーズな取り付け、安定した接続、信頼性の高いシール性能が保証されます。

徹底した品質管理

材料検査、機械加工、組立、耐圧試験、梱包に至るまで標準化された検査が適用されます。

現場での材料検証

材料試験機を完備し、現場での材料検査をサポートし、安心してご購入いただけるようサポートいたします。

金型開発力

図面、サンプル、OEMの要求に応じて金型開発やカスタマイズ生産をサポートします。

迅速なアフターサービス

当社のサービスチームは、製品の選択、注文のフォローアップ、販売後の問題に対してタイムリーなサポートを提供します。

該当する業界

水処理:接続されたライン間で流れを迂回する必要がある配水、濾過、およびプロセス配管で使用されます。

化学処理:バルブの材質とシールが作動媒体と互換性がある場合、化学物質の移送、投与、およびプロセスのパイプラインに適しています。

HVAC システム:異なる分岐間で流れを切り替えたり方向転換するための冷暖房循環システムに適用されます。

医薬品加工:接続タイプ、バルブ材質、内部構成が該当する衛生要件を満たしているプロセス機器やクリーン ユーティリティ システムに適しています。

産業オートメーション:単一の三方バルブから複数のパイプラインの方向を制御する必要がある自動スキッド、マニホールド、プロセス装置で使用されます。

一般的な流体分配:バルブの圧力、温度、材質の仕様に応じて、流体の混合、分流、バイパスの配置に適用できます。

よくある質問

Q1: Tポート三方ボールバルブの主な機能は何ですか?

T ポート構成では、ボールの回転に応じて 3 つのバルブ ポートのさまざまな組み合わせを接続できます。ポートの方向と必要な操作位置に応じて、分流、流れ混合、バイパス配置、またはパイプライン分岐間の切り替えに使用できます。

Q2: TポートとLポートの違いは何ですか?

T ポート構成と L ポート構成では、異なる流路が提供されます。 T ポートは特定のボール位置で 3 つのポートを接続できるため、複数の流れの配置が必要なアプリケーションに適しています。 L ポートは通常、一度に 2 つのポートを接続し、2 方向間のフローの切り替えによく使用されます。

Q3: T ポート バルブは 2 つの出口に流れを分配できますか?

はい、T ポート バルブは、適切な構成で 1 つの入口から 2 つの出口への流れを可能にします。ただし、実際の流量分布は、圧力差、下流の抵抗、パイプのサイズ、システムのレイアウトの影響を受けます。 2 つの出口が等しい流量を受けると想定すべきではありません。

Q4: 三方ボールバルブを選定する際に必要な情報は何ですか?

バルブのサイズ、作動媒体、圧力、温度、接続規格、本体とシールの材質、必要な流量パターン、操作方法を提供します。自動化システムの場合は、アクチュエータの種類と必要な操作トルクも確認する必要があります。

Q5: 三方ボールバルブのTポートは何に使用されますか?

A 三方ボールバルブ Tポート配管システムが 3 つの接続されたポートを通る複数の流路を必要とする場合に使用されます。実際の流量機能は内部ポートの形状、ボールの位置、パイプラインの配置によって異なるため、注文前に必要な流量パターンを確認する必要があります。

Q6: 出荷前にバルブの材質を確認できますか?

はい。製品の構成や注文要件に応じて、材料の検証と検査を手配できます。指定された場合には、重要な文書または検査記録も提供できます。
