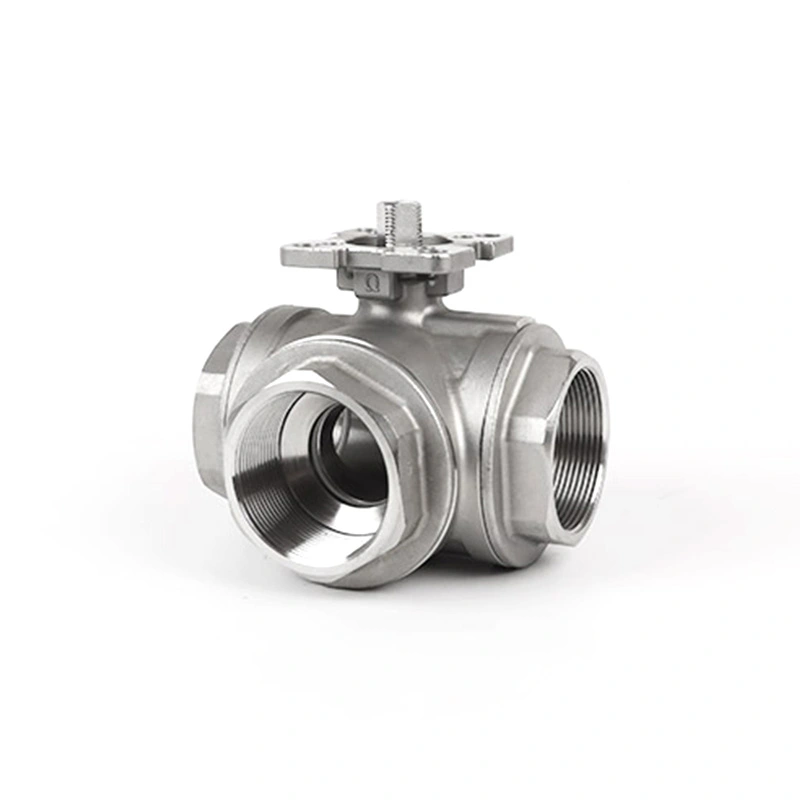

ISO 5211 直接取り付けパッド T ポート付き三方ボールバルブ

ISO 5211 直接取り付けパッド T ポートを備えた Shantai 三方ボールバルブは、産業用パイプライン システムにおける柔軟な流量制御のために構築されています。 T ポート設計は、混合、分流、多方向の流れ分配をサポートし、ISO 5211 取り付けパッドによりアクチュエータの取り付けを迅速かつ安定させます。

中国の温州にあるソースバルブメーカーとして、Shangtai は競争力のある工場直販価格、信頼できる生産能力、そして中国のバルブ市場で高い評価を提供しています。当社工場は空港から10分程度の距離にあり、見学・視察に便利です。

製品紹介

この T ポート 3 方ボール バルブは、1 つのバルブで複数の流れ方向を制御する必要がある用途に適しています。一般的な二方弁に比べ配管レイアウトの簡素化、設置スペースの削減、システム制御の効率化に貢献します。

主な寸法

主な利点は次のとおりです。

メディアの混合、方向転換、または分配のための T ポート フロー設計

空気圧または電動アクチュエータ接続用の ISO 5211 直接取り付けパッド

追加のブラケットが不要なため、設置高さが低くなり、アクチュエータの位置合わせが向上します。

スムーズな組み立てと確実なパイプ接続を実現する精密なネジ付き端部

安定したシール性能で毎日安心してご使用いただけます

商泰の金型開発力に裏打ちされたOEM/ODMサポート

製品パラメータ図面は、サイズ確認、プロジェクトマッチング、技術評価に利用できます。

品質管理プロセス

Shantai は、IQC、IPQC、FQC、OQC をカバーする標準化された検査システムに従って、材料から出荷まで品質を管理します。

IQC - 受入品質管理

原材料は製造前に検査されます。材料試験装置は現場での材料検証をサポートします。

IPQC - 工程内品質管理

機械加工および組み立て中に、キーの寸法、ねじの精度、表面仕上げ、および ISO 5211 のパッド寸法が検査されます。

FQC - 最終品質管理

完成したバルブは、注文の要件に従って、外観、動作、シール性能、圧力の信頼性がテストされます。

OQC - 出荷品質管理

配送前に、商品が安全に出荷できる準備が整っていることを確認するために、梱包、マーキング、数量、書類がチェックされます。

よくある質問

Q1: Tポートボールは流れの方向をどのように決定するのですか?

流路は内部ポートの配置とボールの回転位置によって決まります。設置前に、バルブハンドルまたはアクチュエータの位置が目的の流路に対応するように、3 つのパイプラインポート間に必要な接続を確認する必要があります。

Q2: Tポートバルブは混合と分流の両方に使用できますか?

はい、T ポート構成はさまざまな 3 方向の流れ構成に使用できます。混合、分流、分配に適しているかどうかは、ポートの形状、圧力条件、配管レイアウトによって異なります。ご注文時に必要なフローパターンをご指定ください。

Q3: アクチュエータはバルブトルクに合わせる必要がありますか?

はい。アクチュエータは、実際の動作条件下でバルブに十分なトルクを提供する必要があります。空気圧アクチュエータまたは電気アクチュエータを選択するときは、バルブのサイズ、シートの材質、作動圧力、媒体、および動作周波数を考慮する必要があります。

Q4: バルブシートを選ぶときの注意点は何ですか?

シート材質は作動媒体、温度、圧力、要求されるシール性能に応じて選択してください。化学的適合性は、バルブが腐食性流体またはプロセス流体に使用される場合に特に重要です。

Q5: このタイプのバルブはスキッドやマニホールドに使用できますか?

はい。 3 方向構成は、1 つのバルブで複数の分岐間の流れを制御する必要があるプロセススキッド、マニホールド、コンパクトな配管アセンブリで使用できます。システム設計時には、利用可能なスペース、ポートの方向、およびアクチュエータの位置を考慮する必要があります。

Q6: パイプラインの圧力が 3 つのポート間で異なる場合はどうなりますか?

圧力条件が異なると、流れの方向、流量、およびバルブの操作に必要な力に影響を与える可能性があります。したがって、バルブ構成は、公称パイプサイズのみに基づくのではなく、接続された各ポートの実際の圧力条件に従って選択する必要があります。

Q7: ISO 5211 ダイレクトマウントパッド T ポート付き三方ボールバルブとは何ですか?

A ISO 5211 直接取り付けパッド T ポート付き三方ボールバルブは、T ポート ボール構成と ISO 5211 アクチュエータ取り付けインターフェイスを組み合わせた三方バルブです。これは、3 つのパイプライン接続間の制御されたフローを必要とするシステムを対象としており、手動または自動操作用に構成できます。
