3PC ボールバルブ 2000WOG アクチュエーター用 ISO 5211 ベース付き

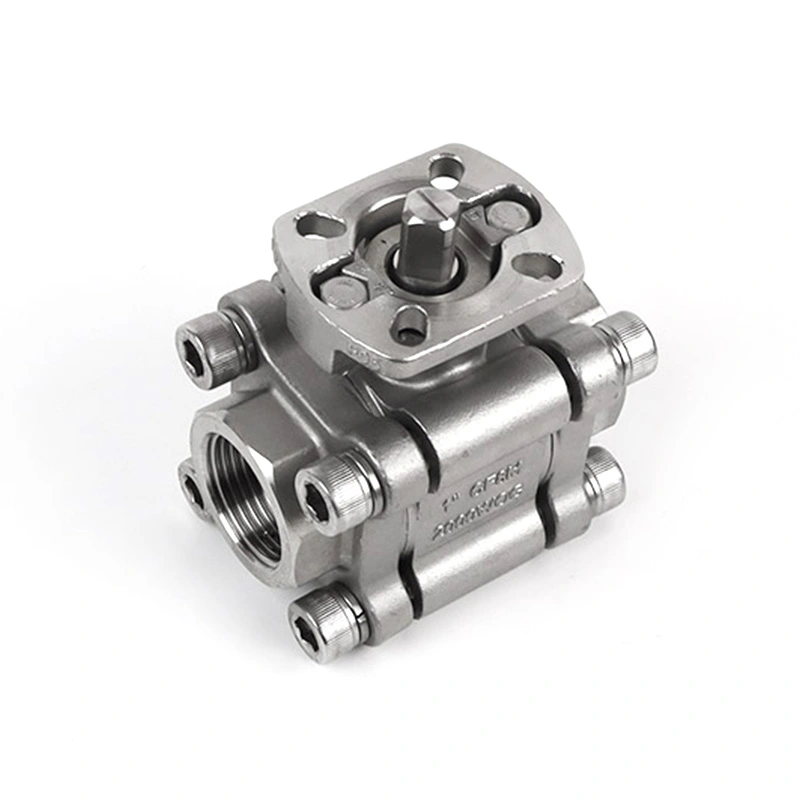

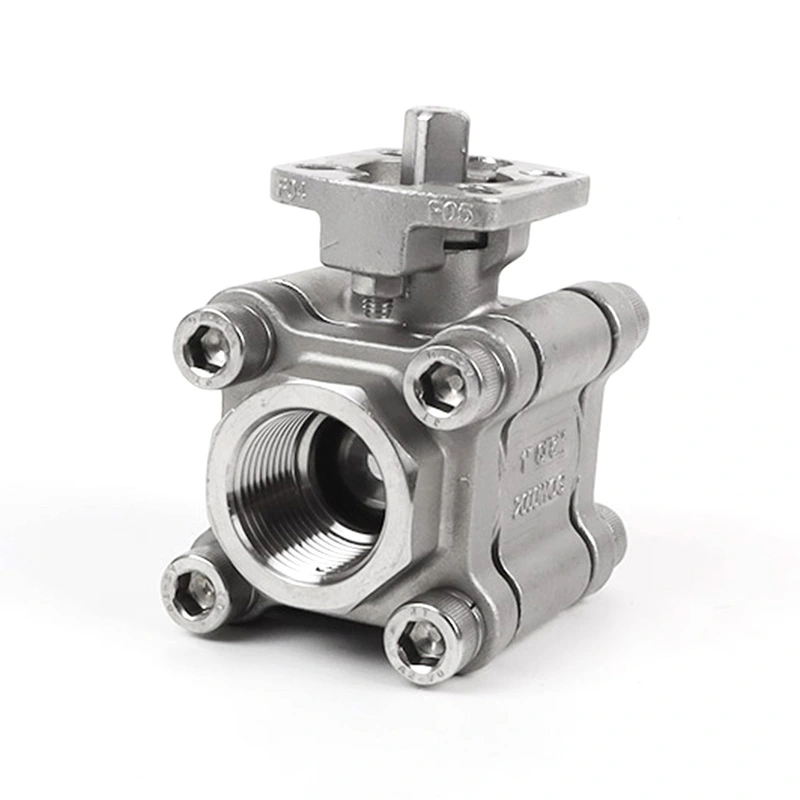

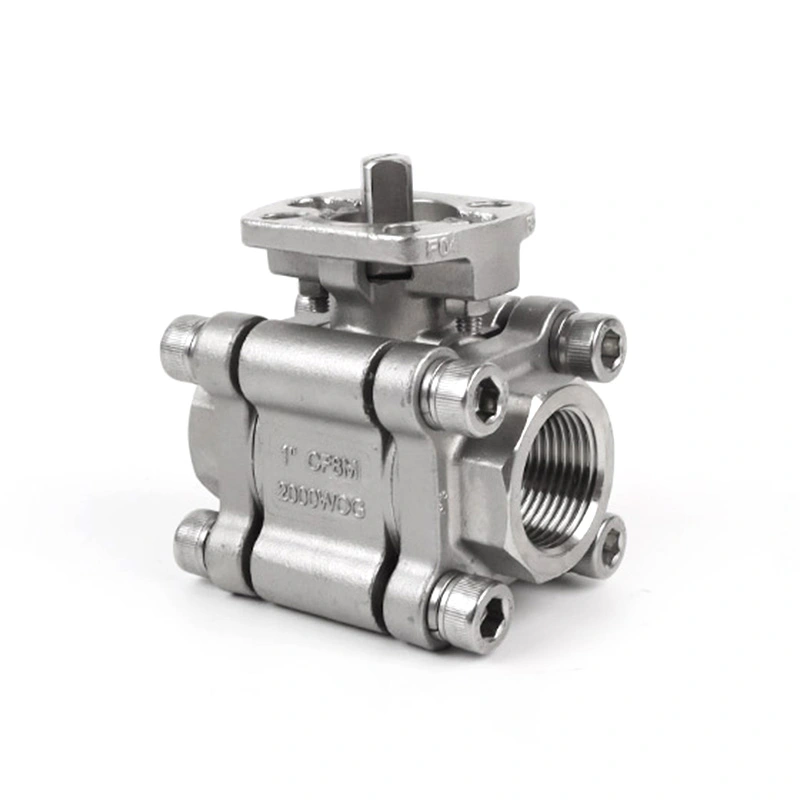

アクチュエーター用 ISO 5211 ベースを備えた Shantai 3PC ボールバルブ 2000WOG は、手動または自動のオンオフサービス用に設計された 3 ピースのステンレス鋼ボールバルブです。このバルブは 316 ステンレス鋼のボディ、ボール、ステムを使用しており、アクチュエーターの取り付けには ISO 5211 の取り付けベースが付いています。 NPT および BSP ねじ接続で使用でき、さまざまな産業媒体や動作条件に合わせて構成できます。

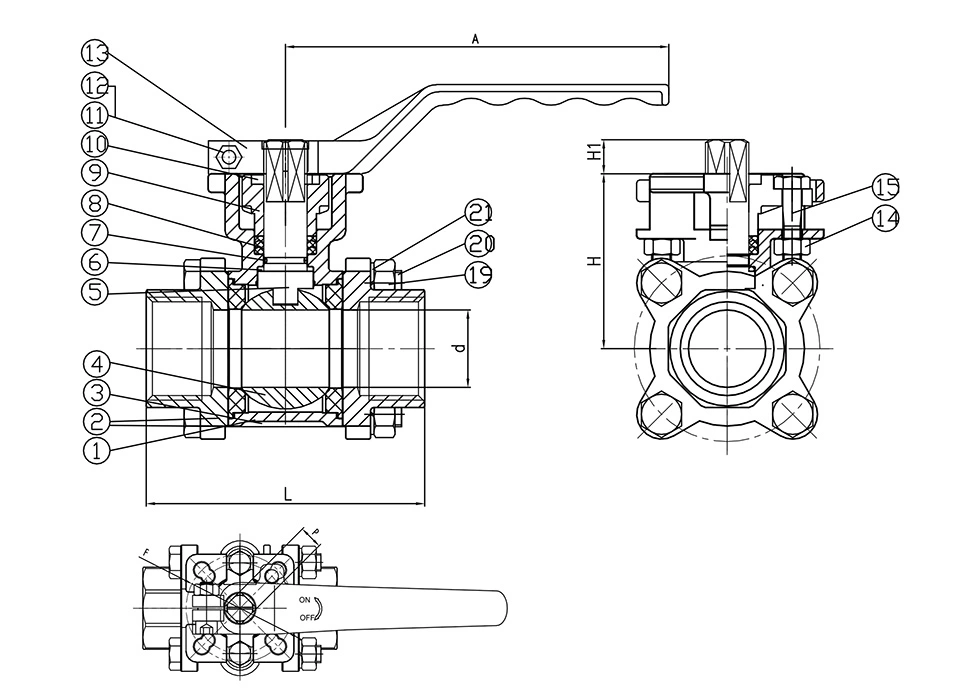

主な寸法

一般的な寸法:

アクチュエータの取り付け

アクチュエーター用 ISO 5211 ベースを備えた 3PC ボールバルブ 2000WOG は、アクチュエーター設置用の ISO 5211 取り付けベースで構成されています。アクチュエータの互換性を確認する際には、一般寸法表に記載されているF、Pを含む取付寸法をご利用ください。必要なアクチュエータは、バルブのサイズ、動作トルク、システム要件に応じて選択する必要があります。

3 ピースのボディにより、検査または交換が必要なときに内部のバルブコンポーネントにアクセスできます。ステンレス鋼構造と RPTFE シート構成は、互換性のある産業媒体と動作条件に合わせて選択できます。

アプリケーション

このバルブは、水処理、石油およびガスサービス、化学処理、圧縮空気、機器スキッド、一般的なプロセス配管などの工業用配管システムのオンオフ流体制御に使用できます。メディアの適合性をボディ、シート、シール材質からご確認の上ご選定ください。

自動化システムの場合、アクチュエータ用 ISO 5211 ベースを備えた 3PC ボールバルブ 2000WOG は、必要な制御方法と操作トルクに応じて、適切な空気圧または電気アクチュエータと組み合わせることができます。

使用上の注意

1. 設置前に、バルブの圧力と温度の定格が実際の動作条件に適していることを確認してください。

2. アクチュエータの取付寸法、インターフェースを確認の上、アクチュエータを選定してください。

3. 作動媒体と温度に応じて、バルブシート、シール、その他の接液部部品を選択します。

4. バルブ本体、ハンドル、ねじ接続部に衝撃や過度の外力がかからないようにしてください。

5. 設置、アクチュエータの取り付け、およびメンテナンスは、該当するバルブおよびパイプラインの手順に従って実行する必要があります。

配送と梱包

バルブは輸出輸送用に段ボール箱と合板ケースに梱包されます。バルブのサイズ、注文数量、輸送要件に応じて梱包仕様を調整できます。

よくある質問

1. アクチュエーター用 ISO 5211 ベースを備えた 3PC ボールバルブ 2000WOG の最大使用圧力はいくらですか?

記載されている最大圧力は 1975 PSI です。許容使用圧力は、バルブのサイズ、温度、媒体、および適用される圧力温度定格に従って確認する必要があります。

2. ISO 5211 ベースの目的は何ですか?

ISO 5211 ベースは、標準化されたアクチュエータ取り付けインターフェイスを提供します。取り付ける前に、アクチュエータのサイズと取り付け寸法をバルブの F および P 寸法と比較して確認する必要があります。

3. バルブにはどのような材質が使用されていますか?

主な構成では、ボディとキャップに CF8M、ボールとステムに 316、シートに RPTFE、その他の記載されているコンポーネントに PTFE、バイトン、および 304 ステンレス鋼が使用されています。

4. バルブは空気圧または電気アクチュエータで使用できますか?

はい。バルブはアクチュエータ動作用に構成できます。アクチュエータは、バルブのサイズ、動作トルク、取り付けインターフェース、および制御要件に従って選択する必要があります。

5. どのような接続規格が利用可能ですか?

リストされている接続オプションは、NPT および BSP ねじ端です。ご注文の際は該当する接続をご確認ください。

6. 他の材料も供給できますか?

はい。ご要望に応じて、必要な圧力、温度、媒体、およびコンポーネントの構成に応じて他の材料も入手可能です。
