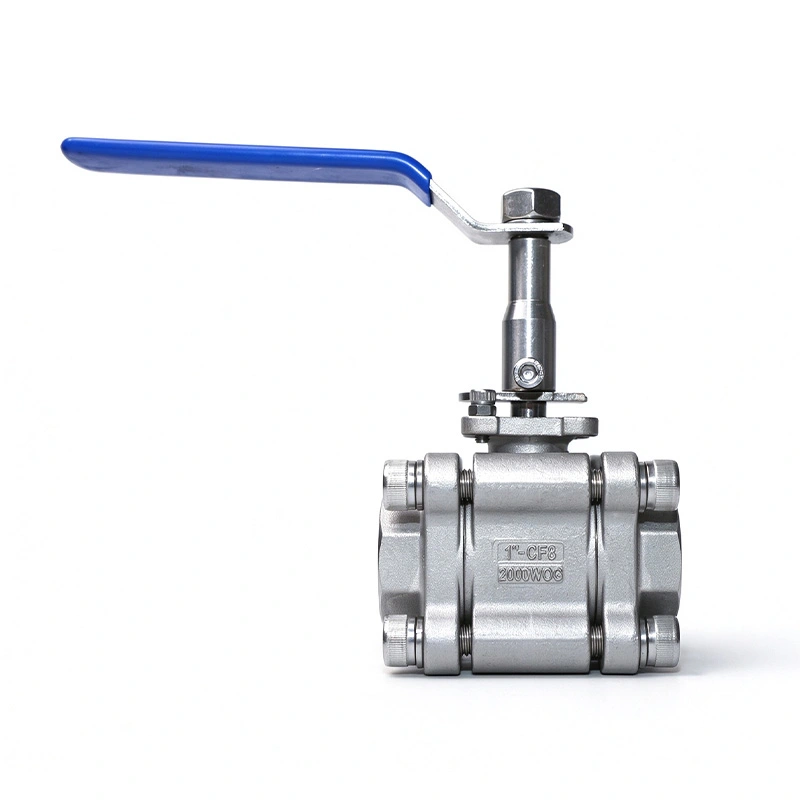

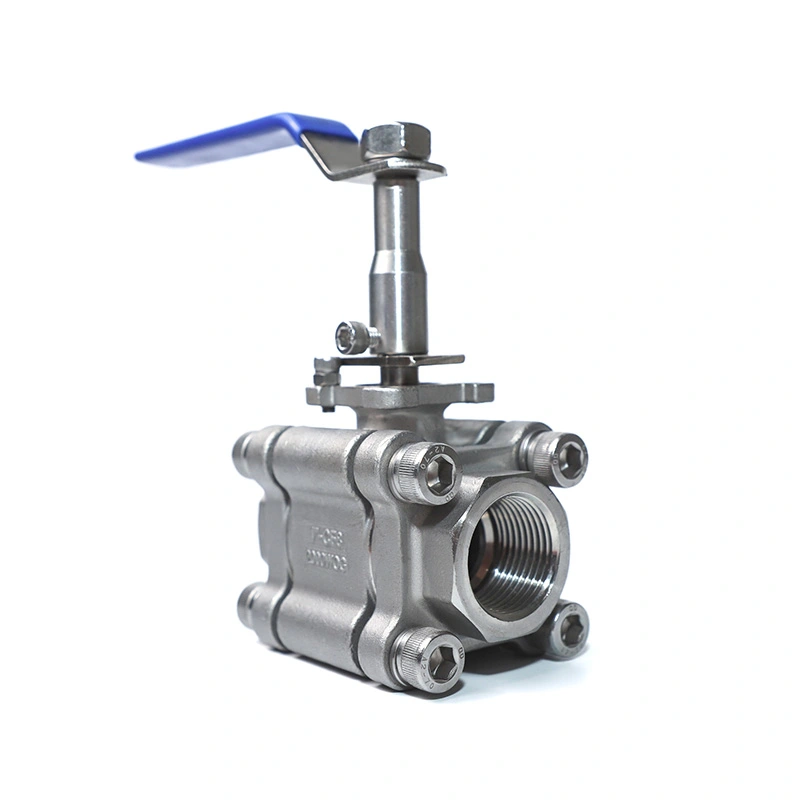

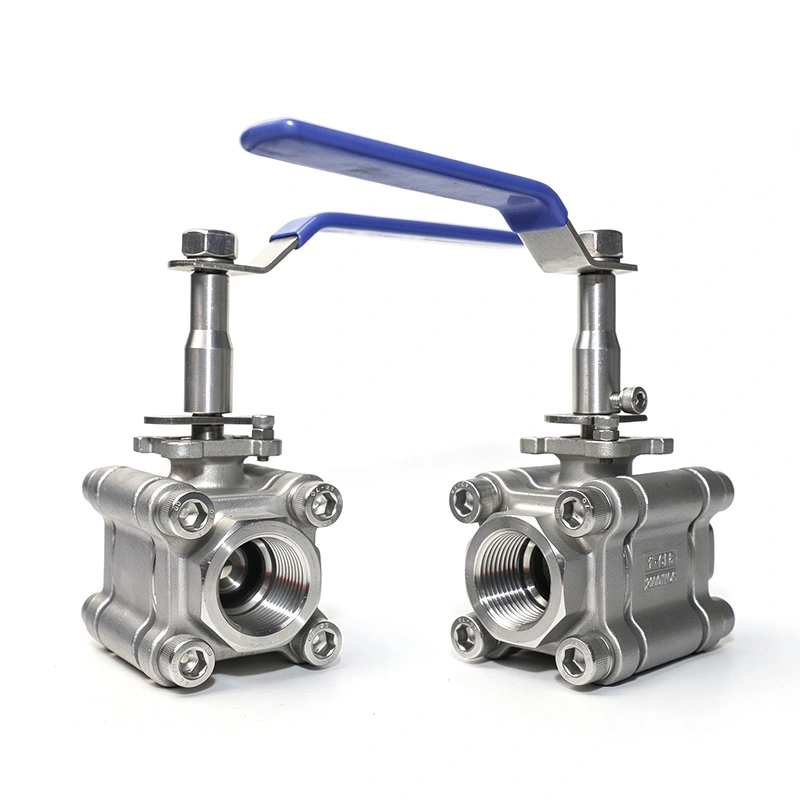

3PC ステンレス鋼ボールバルブ 2000WOG 延長ステム

3PC ステンレス鋼ボールバルブ 2000WOG 拡張ステムは、断熱パイプライン、埋設設備、および バルブの動作点を延長する必要があるその他の用途。バルブには 316 ステンレス鋼が採用されています ボディ、ボール、ステムの 3 ピース構造、NPT または BSP ねじ接続。延長されたステムにより、 バルブはパイプラインの絶縁または埋設された部分から離れた場所で操作する必要があります。

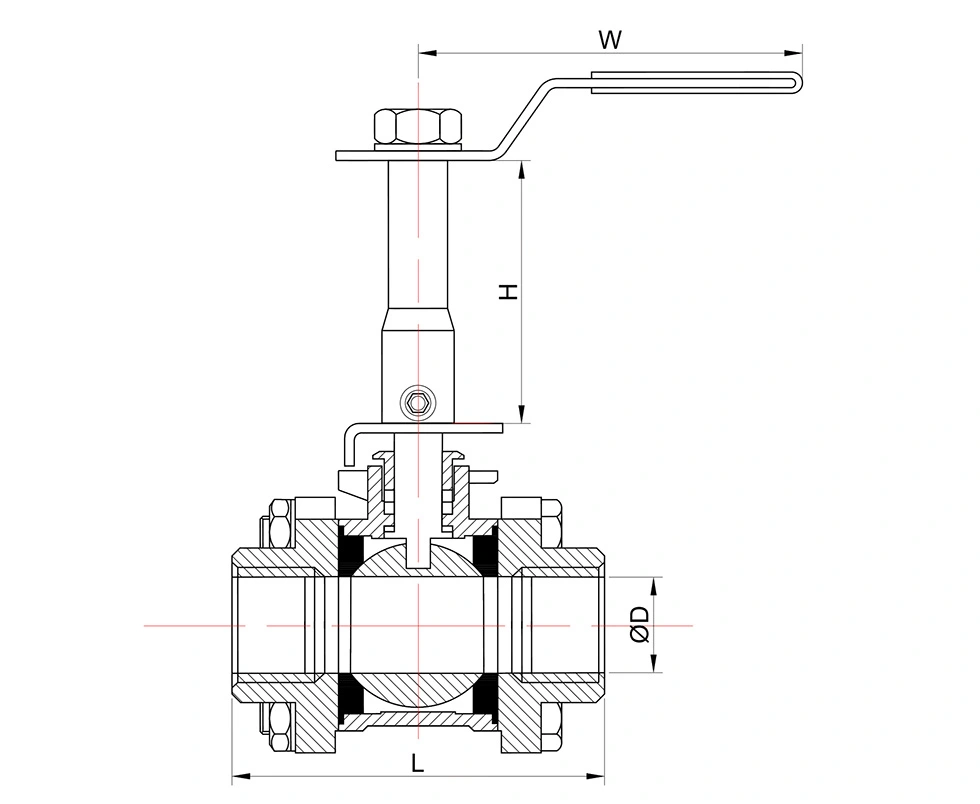

主な寸法

一般的な寸法:

主な特長

1. 断熱および埋設パイプライン用の拡張ステム

延長されたステムにより、動作点がパイプライン接続領域の上またはパイプライン接続領域から離れた位置に配置されます。この構成は パイプの断熱、地下設置、アクセスの制限により標準ステムの操作が困難な場合に役立ちます。 ステムも耐圧パンク防止構造を採用しています。

2. 316 ステンレス鋼構造

ボディは ASTM A351 CF8M ステンレス鋼で作られており、ボールとステムは ASTM A182 F316 を使用しています。これらの材料 互換性のある水、油、ガス、工業用流体の用途に耐食性を提供します。 RPTFEシートは 記載されている温度範囲および使用条件に対して指定されています。

3. 3ピースボディ

3 ピースのボディにより、検査やメンテナンスのために内部コンポーネントにアクセスできます。バルブは次のとおりです。 シート、シール、その他の内部部品の点検や交換が必要な場合に分解します。 設置されたパイプラインシステムのメンテナンス。

4. 2000WOG圧力定格

3PC ステンレス鋼ボールバルブ 2000WOG 拡張ステムは、高圧オンオフ流体制御用に仕様化されており、 製品データに記載されている最大圧力 1975 PSI。適用可能な使用圧力を確認する必要があります バルブのサイズ、温度、媒体、および関連する圧力温度定格に応じて。

規格と品質管理

バルブは ISO 17292/API 608 の要件に従って製造されており、圧力と温度の定格が参照されています。 ASME B16.34 に準拠し、API 598 に準拠した試験と検査を行います。製造検査には受入材料が含まれます チェック、圧力テスト、シールテスト、完成したバルブの検査。

該当するバルブ構成については、ISO 9001 および CE の文書を利用できます。材料試験レポートも作成できます。 注文と文書の要件に従って提供されます。

アプリケーション

3PC ステンレス鋼ボールバルブ 2000WOG 拡張ステムは、拡張バルブが必要なパイプライン システムで使用できます。 断熱プロセスライン、埋設パイプライン、水処理、石油およびガスシステムなどの運用が必要です。 化学処理および一般的な工業用流体制御。

選択する前に、パイプラインの媒体、動作圧力、温度、接続規格、利用可能なものを確認してください。 設置スペース。ボディ、ボール、ステム、シートの材質の適合性も確認する必要があります。

よくある質問

1. 延長ステムは何に使用されますか?

拡張ステムは、断熱パイプライン、埋設設備、およびバルブが使用されるその他の場所に使用されます。 動作点はパイプライン接続から離れた場所に配置する必要があります。バルブへのアクセスを提供します。 周囲の断熱材を除去するか、埋設されたパイプライン部分を露出させます。

2. バルブにはどのような材質が使用されていますか?

ボディは ASTM A351 CF8M (316)、ボールとステムは ASTM A182 F316 です。標準シートはRPTFEです (PTFE+15%fv)。必要な使用条件に応じて他の材質も利用できます。

3. バルブはどのような圧力と温度範囲をサポートしますか?

製品データには、最大圧力 1975 PSI、温度範囲 -25℃ ～ 150℃ と記載されています。実際に許容される 圧力はバルブのサイズ、温度、媒体、および該当する圧力と温度の定格によって異なります。

4. どのようなスレッド接続が利用可能ですか?

標準のねじ接続はNPTおよびBSPです。他の接続要件については、以下に従って議論できます。 パイプライン仕様。

5. 材料とシールコンポーネントはカスタマイズできますか?

はい。作動媒体、圧力に応じて、その他のボディ、ボール、ステム、シート、シール材料も供給可能 および温度要件。

6. どのような書類が入手可能ですか?

該当する製品文書には、材料試験報告書、検査記録、ISO 9001 または CE が含まれます。 関連するバルブ構成に関するドキュメントを参照してください。

7. バルブは輸出用にどのように梱包されますか?

バルブは輸出輸送用に段ボール箱と合板ケースに梱包されます。梱包は調整可能です バルブのサイズ、注文数量、輸送要件に応じて。
