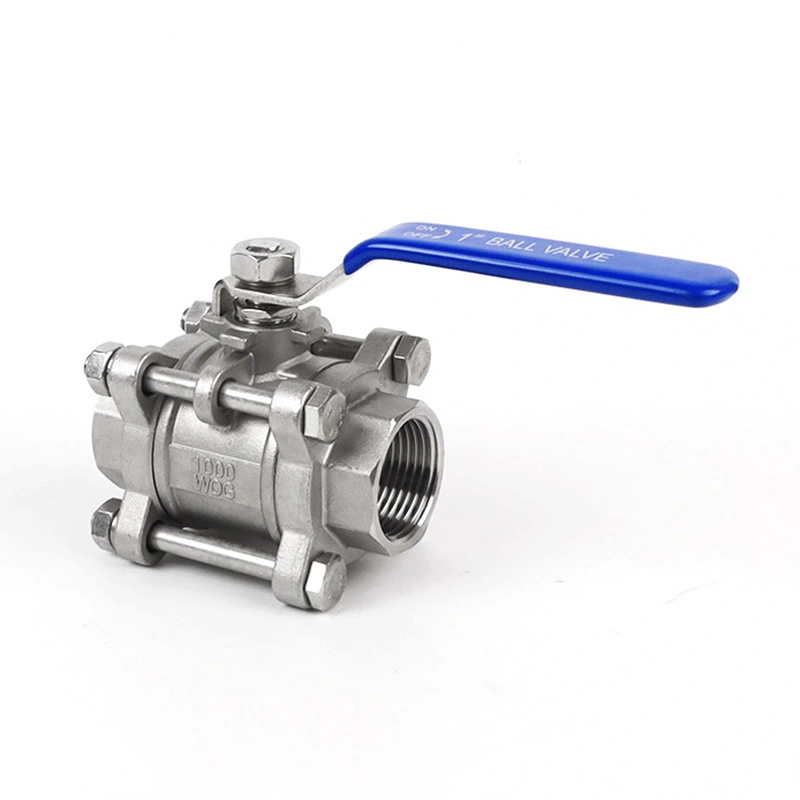

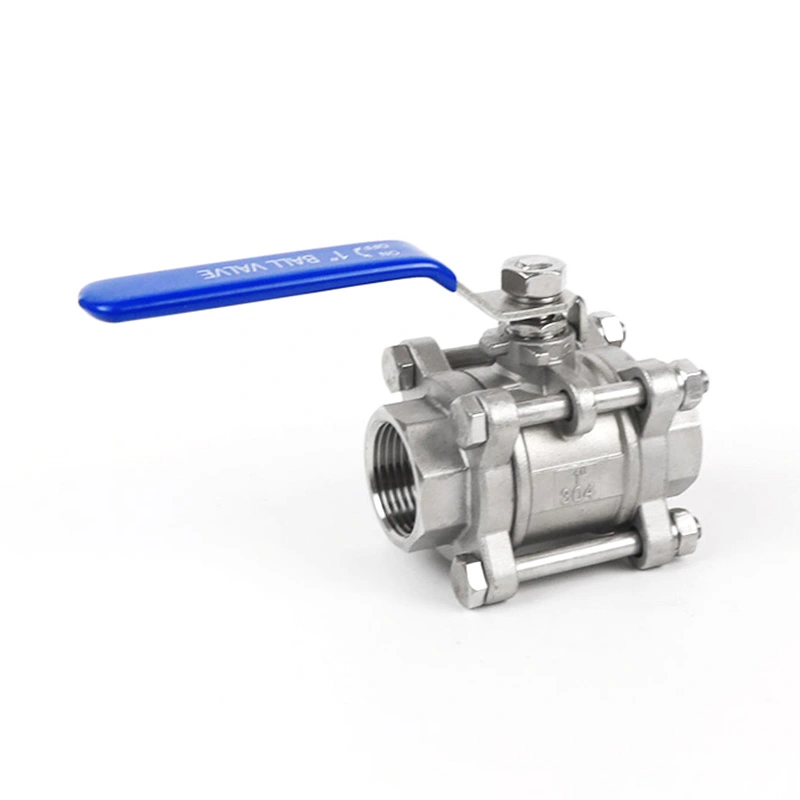

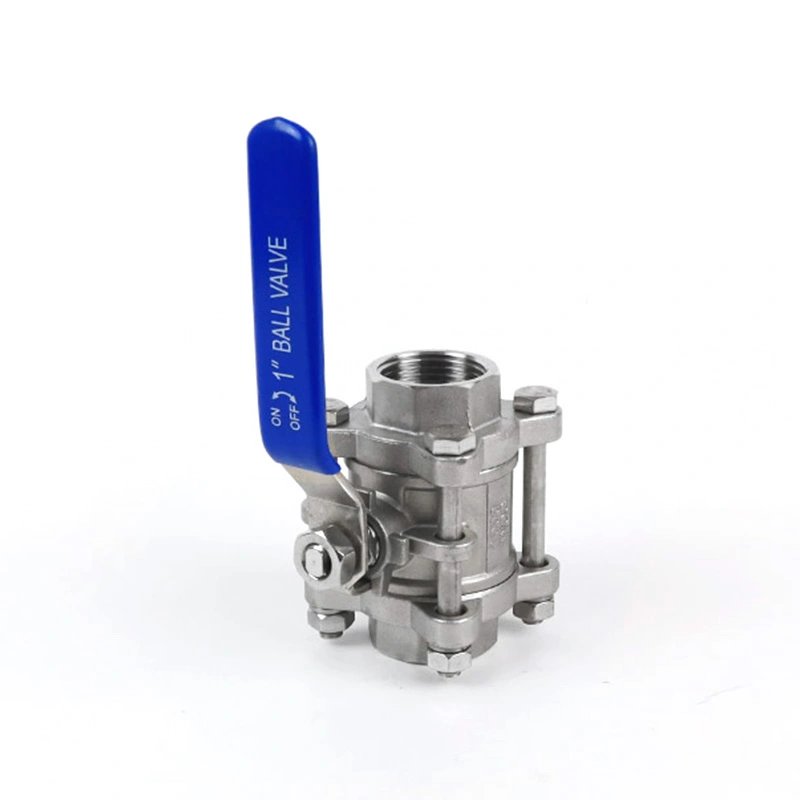

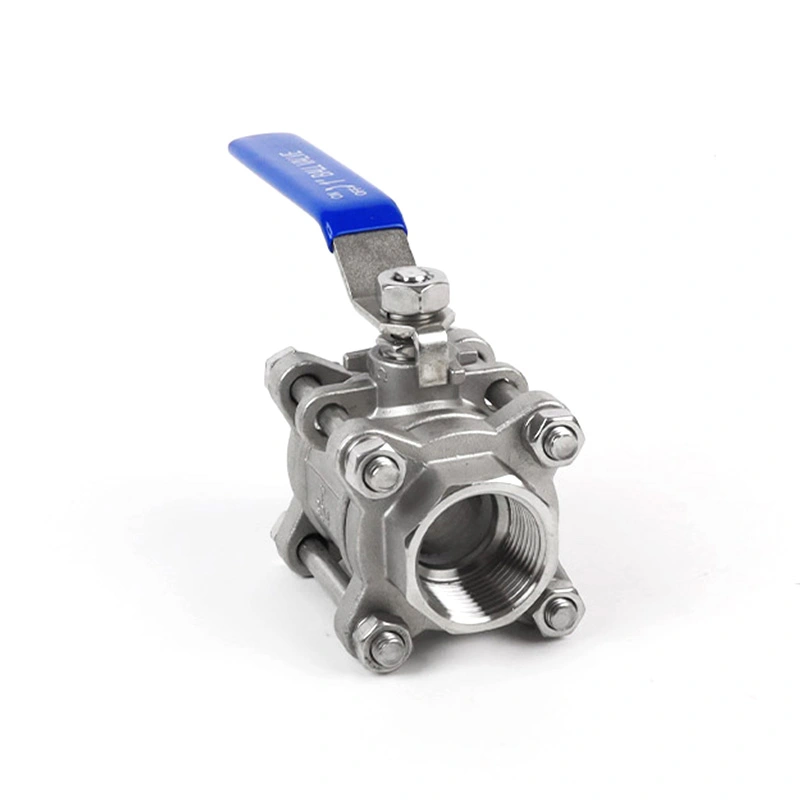

ロック装置付き 3PC ヘビーデューティボールバルブ

ロック装置付きShangtai 3PCヘビーデューティボールバルブは、安全な遮断と制御された手動操作を必要とする産業用パイプラインシステム向けに設計されています。 3 ピース構造により、メンテナンスのために内部コンポーネントにアクセスできるほか、ロック可能なハンドルにより、意図しないバルブの動作を防止できます。作動媒体や用途の要件に応じて、さまざまなシート、シール、圧力、温度構成を提供できます。

利点

1. 頑丈なスリーピース構造

強化された 3 ピースのボディは、堅牢なバルブ構造が必要とされる産業用パイプライン サービス向けに設計されています。また、3 ピース設計により、パイプラインからバルブ本体全体を取り外すことなく、検査やメンテナンスのためにバルブを開けることができます。

2. 制御された操作のためのロック可能なハンドル

統合されたロック装置は、ハンドルを選択したバルブ位置に維持するのに役立ち、偶発的または不正な操作のリスクを軽減します。この機能は、操作またはメンテナンス中にバルブ位置を制御する必要がある産業システムで役立ちます。

3. 噴出防止ステム設計

ステムは内部に保持されており、バルブに圧力がかかったときにステムが飛び出すのを防ぎます。この構造により、産業用オン/オフ サービスに追加の安全機能が提供されます。

4. ステンレス鋼の材質オプション

標準の材料構成には、ボディ、ボール、ステム、およびその他のコンポーネント用の SS316 および SS304 オプションが含まれます。記載の構成ではボールシート、フリクションリング、ステムパッキンにPTFEを使用しています。材料の選択は、作動媒体、圧力、温度に合わせて行う必要があります。

5. 圧力および温度の能力

このバルブは、記載されている構成に従って、CL150 圧力クラス、最大圧力 540 PSI、温度範囲 -25℃ ～ 150℃ で仕様化されています。選択する前に、実際の許容使用圧力を該当する圧力温度条件と照らし合わせて確認する必要があります。

6. 工場での製造と品質管理

Shantai は、自社工場でバルブの生産、機械加工、組立、検査、圧力試験を管理しています。製品と注文の要件に応じて、資料ドキュメントと該当する CE および ISO 9001 証明書を提供できます。

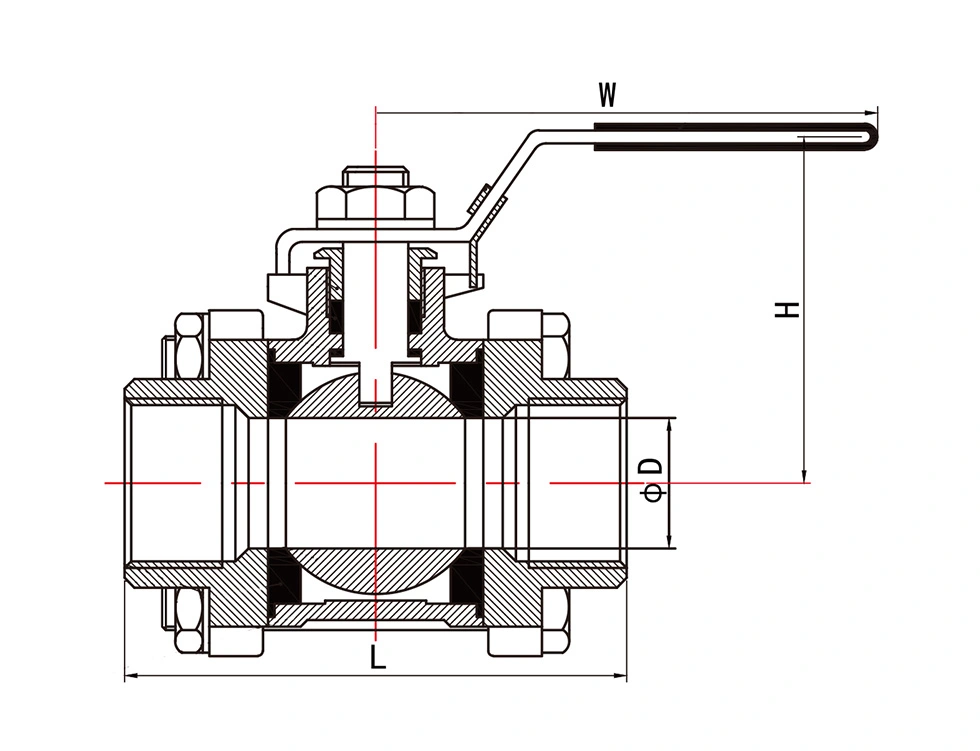

主な寸法

材料とコンポーネント

* N: ANSI B 2.1 NPT に準拠したねじ端

* B: BS21 BSP に従ってスレッドが終了します

一般的な寸法

Kv値

Kv (m3/h) = バルブ全体で 1 bar の圧力降下を生成する 1 時間あたりの水の流量 (立方メートル)。

アプリケーション

ロック装置付き 3PC ヘビーデューティ ボール バルブは、次のような手動遮断と制御されたバルブ操作が必要な産業用パイプラインおよび機器の用途に適しています。

石油とガス

化学処理

石油化学プラント

水処理

電力およびユーティリティシステム

HVAC および産業用パイプライン

圧縮空気システム

海洋・造船

よくある質問

1. ロック装置付き 3PC ヘビーデューティーボールバルブとは何ですか?

工業用オン/オフサービス用に設計されたスリーピースボールバルブで、ハンドルにロック装置が装備されています。 3 ピース構造により、検査やメンテナンスのために内部のバルブコンポーネントにアクセスできます。

2. ロック装置の目的は何ですか?

ロック装置は、ハンドルを選択した開位置または閉位置に固定するのに役立ち、通常のサービスまたはメンテナンス中に意図しないバルブ動作の可能性を減らします。

3. このバルブはどの程度の圧力と温度に対応できますか?

記載されている構成の圧力クラスは CL150、最大圧力は 540 PSI、温度範囲は -25℃ ～ 150℃です。実際の許容圧力はバルブサイズ、温度、媒体、適用圧力温度定格によりご確認ください。

4. どのような材料が利用可能ですか?

リストされた構成では SS316 および SS304 コンポーネントが使用されており、ボール シート、フリクション リング、ステム パッキンには PTFE が使用されています。動作媒体やアプリケーションの要件に応じて、他の材料オプションも利用できる場合があります。

5. どのような接続規格が利用可能ですか?

このバルブには、NPT および BSP ネジ端が用意されています。 NPT ねじ端は ANSI B 2.1 NPT に従い、BSP ねじ端は提供された仕様に従って BS21 BSP に従います。

6. ボールバルブの Kv 値はどれくらいですか?

Kv は、バルブ全体で 1 bar の圧力降下を引き起こす、1 時間あたりの水の流量を立方メートルで示します。リストされた Kv 値は、さまざまなバルブ サイズの流量容量を評価する際の参考として使用できます。

7. バルブをさまざまな用途に合わせてカスタマイズできますか?

はい。 Shantai は、作動媒体と用途の要件に応じて、さまざまな本体、シート、シール、圧力、温度、接続、材料構成について話し合うことができます。他の資料もリクエストに応じて入手可能です。

8. バルブにはどのような規格が使用されていますか?

提供される仕様は、設計と製造および圧力温度定格について ASME B16.34 を参照し、テストと検査には API 598 が使用されます。特定のバルブ構成と注文については、該当する規格を確認する必要があります。

9. 資料および品質文書を提供できますか?

はい。製品構成と注文要件に応じて、資料ドキュメントと該当する CE および ISO 9001 証明書を提供できます。

10. Shantai はメーカーですか?

はい。 Shantai は、中国の温州にある工場でバルブを製造し、生産、機械加工、組立、検査、および関連する供給プロセスを管理しています。
