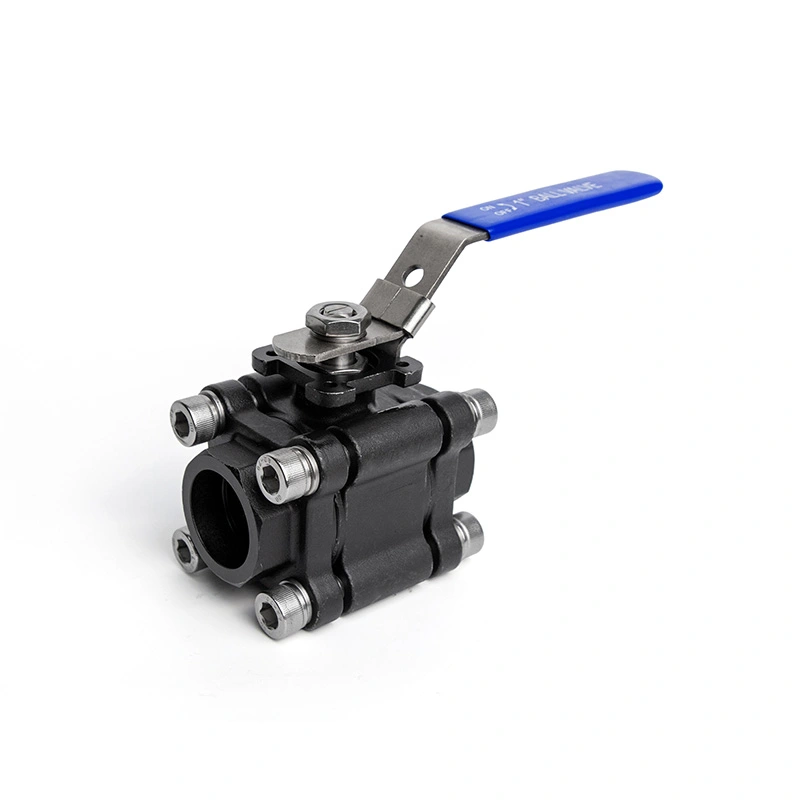

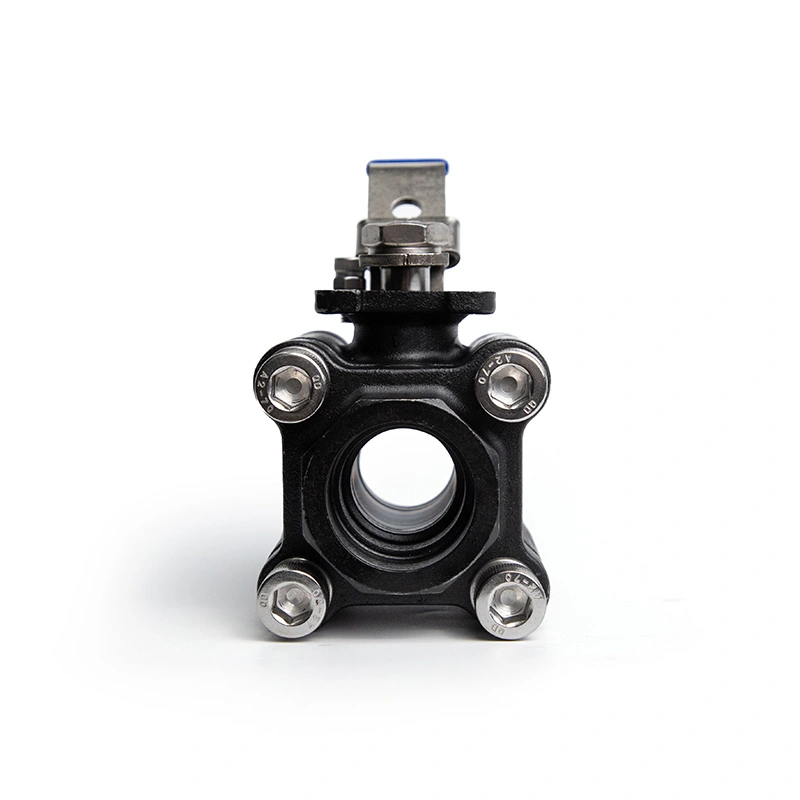

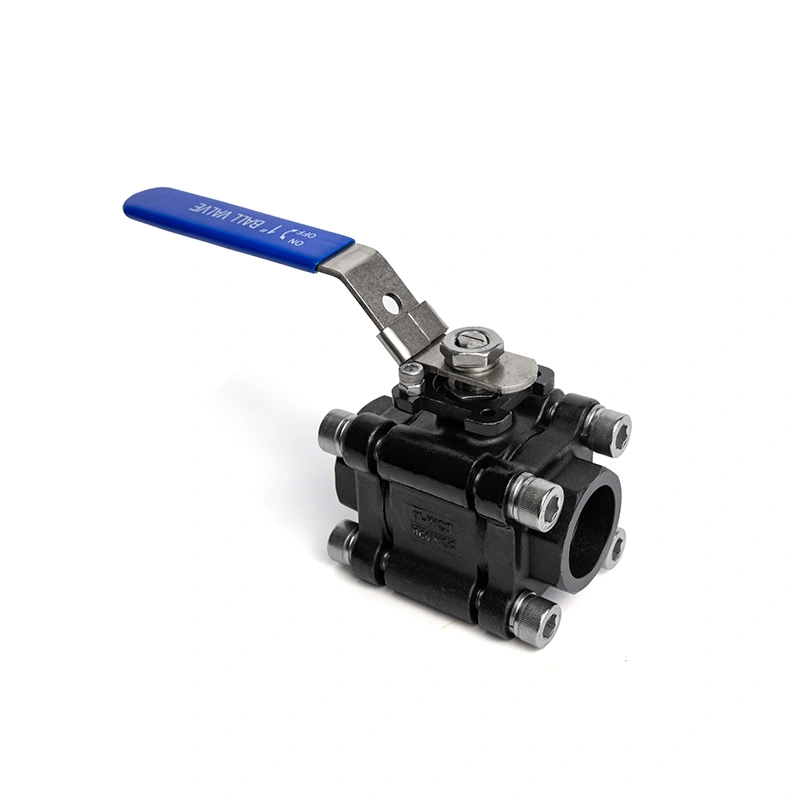

3PC 炭素鋼ボールバルブ 2000WOG

3PC 炭素鋼ボールバルブ 2000WOG は、断熱パイプライン用の拡張ステムを備えた 3 ピースボールバルブです。 埋設設備や動作点を拡張する必要があるアプリケーション。 2000WOG評価と 3ピース構造のため、高圧のオンオフ流体制御に適しています。バルブは分解可能です シートやシールの点検と交換。

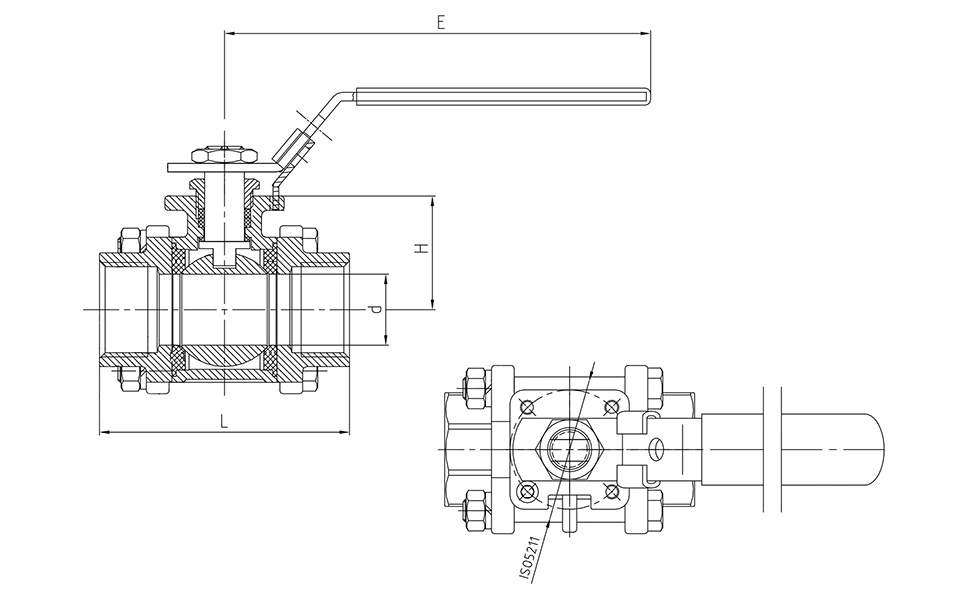

主な寸法

N: ANSI B 2.1 NPT に準拠したねじ端
B:BS21 BSPに従ってスレッドが終了します

主な特長

1. 特殊な設置条件に対応した拡張ステム

延長されたステムにより、パイプラインが絶縁、埋設、または設置されている場合にバルブの動作点にアクセスできます。 アクセスが制限された場所。防噴ステム構造により、ステムをバルブ本体内に保持することができます。 バルブに圧力がかかっています。

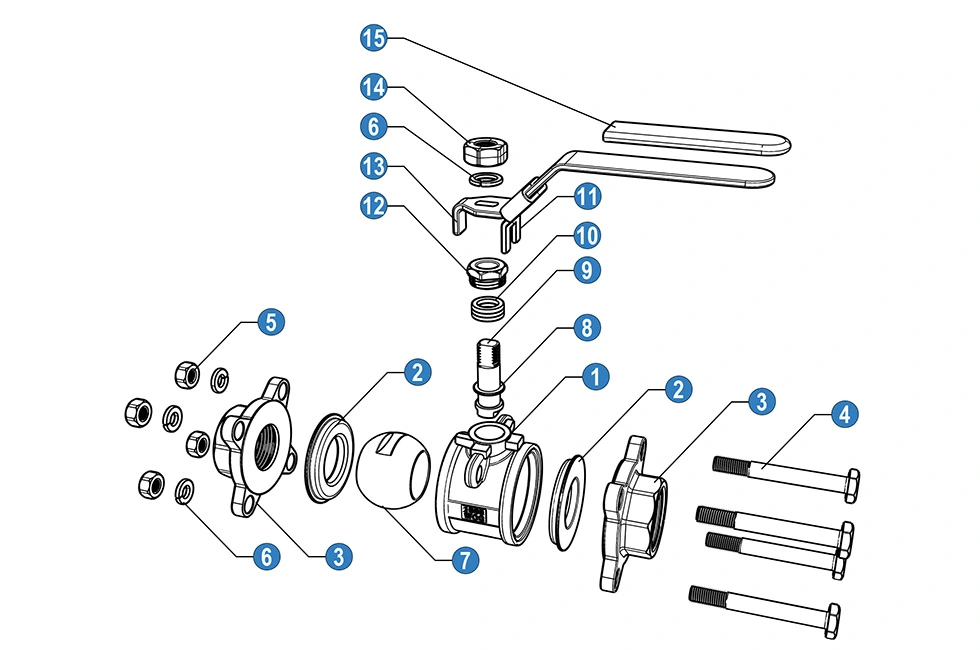

2. スリーピース構造

3ピースボディなので、バルブを開けて点検・メンテナンスが可能です。シート、シール、その他の内部 必要に応じてコンポーネントにアクセスして交換できます。この構造は産業用パイプラインに実用的です 定期的なメンテナンスが必要なシステム。

3. 1975PSI 最大圧力

の3PC 炭素鋼ボールバルブ 2000WOG最大圧力は 1975PSI と記載されています。の 適用可能な作動圧力は、バルブのサイズ、温度、媒体、および圧力-温度定格によって異なります。の 2000WOG 指定は、該当する定格条件に基づく水道、石油、ガスのサービスを指します。

4. NPT および BSP 接続

このバルブは、NPT および BSP ねじ接続で使用できます。接続の選択はパイプラインと一致する必要があります 標準および設置要件。

材質と規格

付属の構成では、バルブ本体に ASTM A351 316、ボールとステムに ASTM A182 F316、および RPTFE を使用しています。 シートには(PTFE+15%fv)を採用。必要なサービス条件に応じて、その他の材料もご要望に応じてご利用いただけます。

設計と製造は ISO 17292/API 608 に基づいています。テストと検査は API 598 に準拠しています。 圧力温度定格は ASME B16.34 を参照しています。記載温度範囲は-25℃～150℃です。

品質管理

製造検査には、受入材料の検証、圧力試験、密閉試験、完成したバルブが含まれます 検査。バルブに応じて、材料試験レポートと該当する製品ドキュメントを提供できます。 構成と注文の要件。

該当する構成については、ISO 9001 および CE のドキュメントを利用できます。材料、シート、シールコンポーネントは、 必要な圧力、温度、媒体に応じて選択することもできます。

アプリケーション

3PC 炭素鋼ボールバルブ 2000WOG は、工業用配管における高圧オンオフサービスとして検討できます。 水処理、石油とガス、化学処理、圧縮空気、一般的な流体制御を含むシステム。の 拡張ステムは、断熱材や設置深さによって標準のバルブ ステムの取り付けが困難な場合に特に役立ちます。 アクセスします。

選定の前に、使用圧力、温度、媒体、バルブサイズ、接続形式、使用可能なバルブを確認してください。 設置スペース。ボディ、ボール、ステム、シートの材質の適合性を確認する必要があります。

よくある質問

1. 3PC 炭素鋼ボールバルブ 2000WOG の最大使用圧力はいくらですか?

製品データには最大圧力 1975PSI が記載されています。実際の許容使用圧力を確認してください。 バルブのサイズ、温度、媒体、および該当する圧力温度定格に応じて異なります。

2. 延長ステムは何に使用されますか?

延長ステムは、断熱パイプライン、埋設設備、およびバルブが作動する場所に使用されます。 ポイントはパイプライン接続から離れた場所に配置する必要があります。

3. どのようなスレッド接続が利用可能ですか?

NPT および BSP ねじ接続が利用可能です。接続はパイプライン規格に従って選択する必要があります およびインストール要件。

4. バルブの材質はカスタマイズできますか?

はい。必要な媒体、圧力に応じて、その他のボディ、ボール、ステム、シート、シール材料も供給可能 そして温度。

5. どのような書類を提供できますか?

バルブに応じて、材料試験レポートおよび該当する検査または製品文書を提供できます。 構成と注文の要件。該当する構成については、ISO 9001 および CE のドキュメントを利用できます。

6. バルブは輸出用にどのように梱包されますか?

バルブは輸出輸送用に段ボール箱と合板ケースに梱包されます。梱包仕様は以下のとおりです バルブのサイズ、数量、輸送要件に応じて調整します。
