3PC 突合せ溶接端ステンレス鋼ボールバルブ拡張ステム

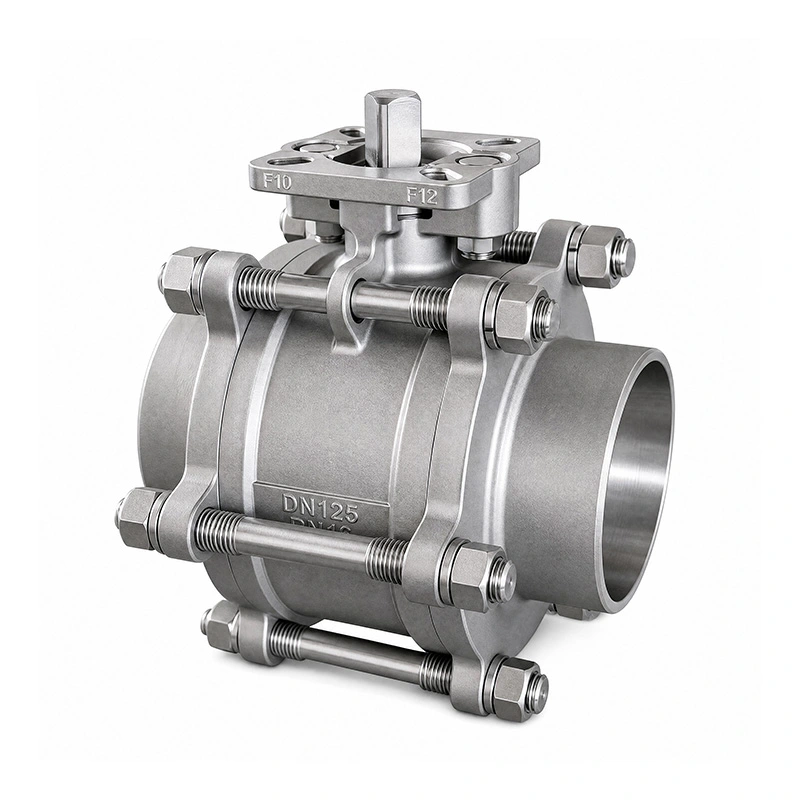

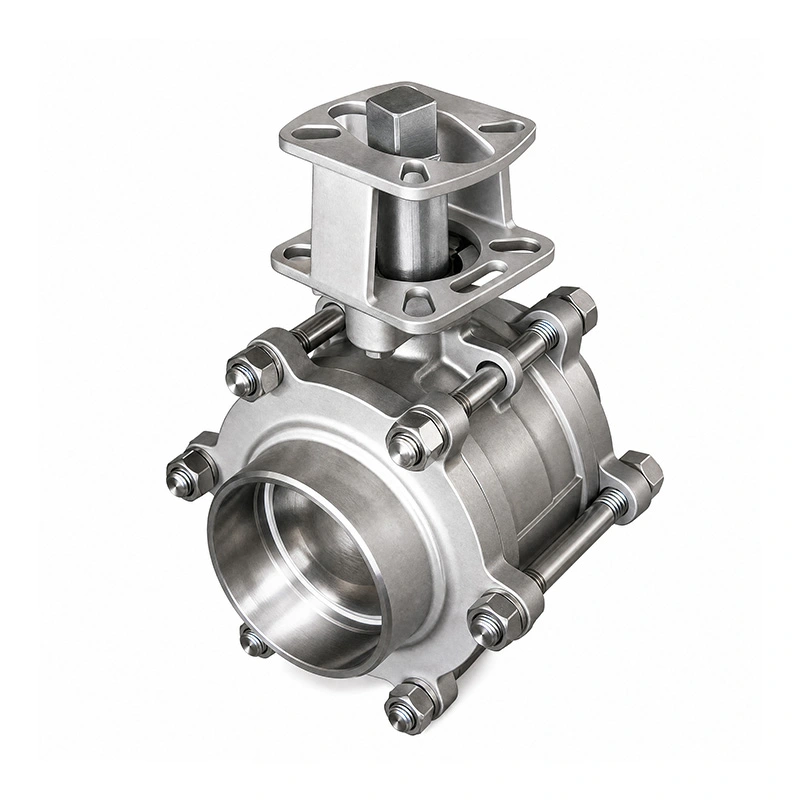

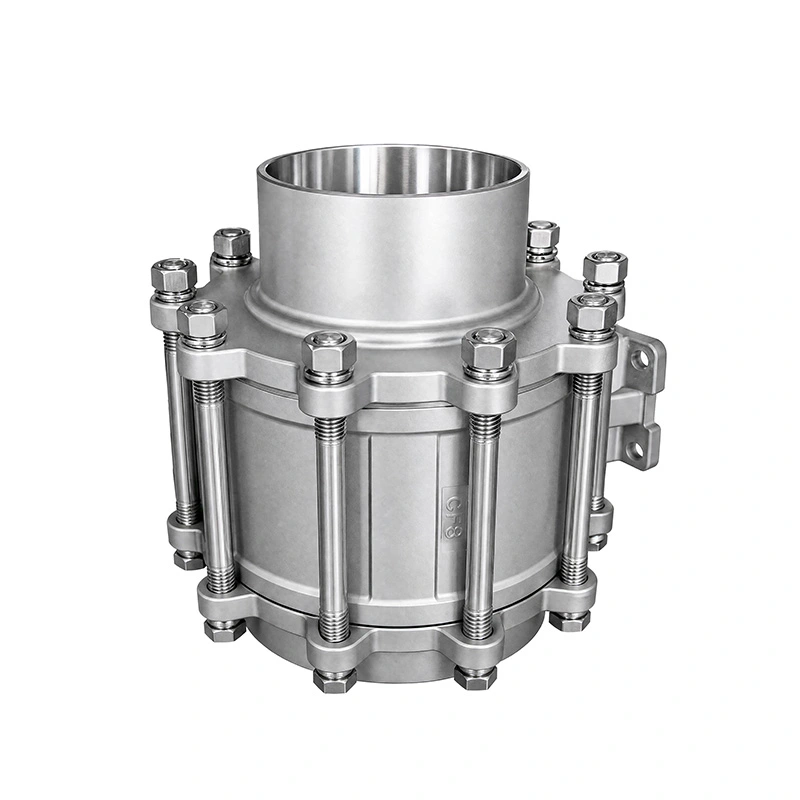

3PC 突合せ溶接端ステンレス鋼ボールバルブ拡張ステムは、恒久的なパイプライン接続用の突合せ溶接端と、バルブの動作点をパイプから離して配置する必要がある用途向けの拡張ステムを備えています。 3 ピースのボディにより、メンテナンスのために内部コンポーネントにアクセスでき、ISO 5211 取り付けパッドは空気圧または電気アクチュエータの直接取り付けをサポートします。

主な寸法

製品の特徴

1. 突合せ溶接パイプライン接続

このバルブは、ASME B16.25 に従って製造された突合せ溶接端を使用しています。バルブをパイプラインに直接溶接することにより、ねじやフランジ付き継手を使用せずに固定接続が提供されるため、この構成は恒久的な工業用配管の設置に適しています。

2. 拡張ステム構成

延長されたステムにより、ハンドルまたはアクチュエータとパイプラインの間に追加の動作クリアランスが提供されます。これは、断熱材、配管配置、または設置条件によって標準バルブ ステムへのアクセスが制限されている場合に役立ちます。

3. メンテナンスを考慮した3ピースボディ

3 ピース構造により、検査または交換が必要なときに内部のバルブコンポーネントにアクセスできます。シートおよびシーリングコンポーネントは、バルブアセンブリ全体を交換することなく保守できます。

4. ステンレス鋼製バルブの構造

3PC 突合せ溶接端ステンレス鋼ボールバルブ拡張ステムは、本体に ASTM A351 CF8M (316)、ボールとステムに ASTM A182 F316 を使用しています。 RPTFE シートは、記載されている温度範囲 -25℃ ～ 150℃ で仕様化されています。

アクチュエータの取り付け

バルブには、アクチュエータを直接取り付けるための ISO 5211 取り付けパッドが装備されています。バルブサイズ、操作トルク、制御要件に応じて、空気圧または電動アクチュエータを選択できます。互換性を確保するために、注文前にアクチュエータの取り付けインターフェイスをチェックする必要があります。

規格と検査

設計と製造は ASME B16.34 に従っており、端部は ASME B16.25 に基づいて突合せ溶接されています。バルブのテストと検査は API 598 に従って実行されます。圧力温度定格は ASME B16.34 も参照されます。

製造検査には、材料検証、圧力テスト、シール検査、完成したバルブのチェックが含まれます。材料試験レポートと該当する製品ドキュメントは、バルブの構成と注文要件に従って提供できます。

アプリケーション

3PC 突合せ溶接端ステンレス鋼ボールバルブ拡張ステムは、永久的な溶接接続とアクセス可能なバルブ操作を必要とする工業用配管システム向けです。一般的な用途には、化学処理、石油化学システム、製薬機器、食品および飲料の処理、発電および水処理が含まれます。

配管媒体、圧力、温度、配管サイズ、溶接仕様、設置可能スペースをご確認の上、選定してください。バルブの材質とシートの構成も、サービス媒体との適合性を確認する必要があります。

よくある質問

1. 3PC 突合せ溶接端ステンレス鋼ボールバルブ拡張ステムの主な用途は何ですか?

溶接接続と拡張されたバルブアクセスが必要な工業用配管システムで使用されます。アプリケーションには、化学、石油化学、製薬、食品および飲料、電力および水処理システムが含まれます。

2. 突合せ溶接端にはどのような規格が適用されますか?

突合せ溶接された端部は ASME B16.25 に従って指定されています。設置前に溶接仕様をパイプライン設計と照合する必要があります。

3. アクチュエータを直接取り付けることはできますか?

はい。このバルブには、空気圧または電動アクチュエータを取り付けるための ISO 5211 取り付けパッドが付いています。アクチュエータの選択は、バルブのサイズ、動作トルク、制御要件に基づいて行う必要があります。

4. 標準構成ではどのような材料が使用されていますか?

ボディは ASTM A351 CF8M (316)、ボールとステムは ASTM A182 F316 です。標準シートはRPTFE（PTFE+15%fv）です。他の資料もリクエストに応じて入手可能です。

5. 最大圧力と温度の範囲はどれくらいですか?

記載されている最大圧力は285PSI、温度範囲は-25℃～150℃です。実際の動作限界は、バルブのサイズ、媒体および適用可能な圧力温度定格に従って確認する必要があります。

6. バルブはカスタマイズできますか?

はい。必要な媒体、圧力、温度、設置条件に応じて、他の材料やコンポーネント構成も提供できます。
