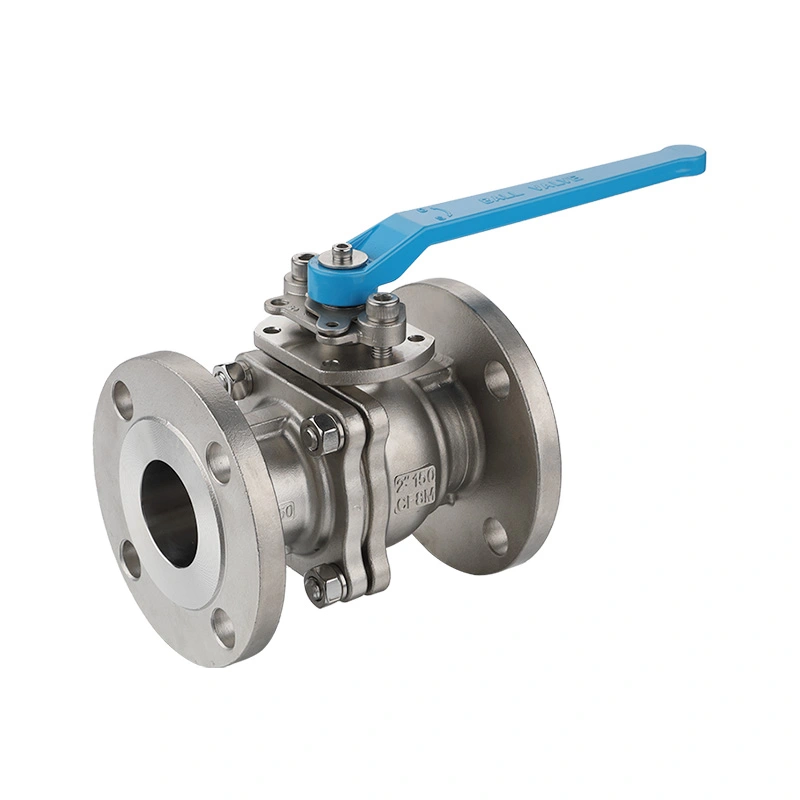

ANSI 150LB ステンレス鋼フランジ型ボールバルブ

ANSI 150LB ステンレス鋼フランジ付きボールバルブは、フランジ端接続を備えたステンレス鋼ボールバルブで、ASME クラス 150 圧力クラスを使用する配管システム用に設計されています。 4分の1回転する回転ボールを使用して、適合する流体の流れを開始または停止し、工業用配管システムのオン/オフ絶縁に一般的に使用されます。

ANSI 150LB は ASME クラス 150 の圧力クラスを指します。実際の許容作動圧力は、バルブのサイズ、材質、動作温度、および適用可能な圧力温度定格によって異なります。ステンレス鋼構造により耐食性のバルブ本体が提供され、用途に応じて 304 または 316 ステンレス鋼などの材質を指定できます。

フランジ接続により、バルブを対応するパイプライン フランジに直接ボルトで固定できるため、工業用配管システムに実用的な接続方法が提供され、将来の検査やメンテナンスが容易になります。ボールバルブ機構により、パイプラインを開閉するための素早い 4 分の 1 回転操作が可能です。

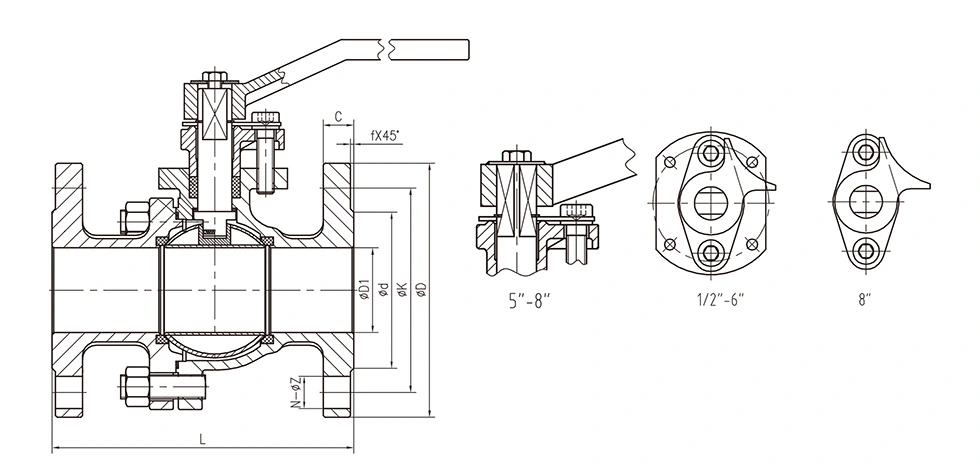

主な寸法

一般的な寸法:

産業用途

当社の ANSI 150LB ステンレス鋼フランジ型ボールバルブは、独自の 3 段階ステム シーリング システムを採用しており、 ハイサイクル運転、圧力変動、ガス媒体の作動条件。漏れのない安定性を実現します さまざまな産業用流体システムに対する優れた耐疲労性能:

石油・化学産業

プロセスパイプライン、分岐ライン、軽燃料ガスの輸送に適しています。多段ステムシールで確実に 圧力変動下での可燃性および爆発性媒体の漏洩を防ぎます。

特殊ガスシステム

ガスのレーザー切断に広く使用されている、窒素、酸素、水素、圧縮空気の高圧ループに最適です。 供給、ガソリンスタンド、頻繁に起動/停止するガスパイプライン。

電力および熱工学

プラントユーティリティパイプラインおよび補助流体ラインに適用可能。交互によるシールの劣化に耐えます。 温度と圧力に優れ、長期安定した動作を保証します。

製薬およびファインケミカル産業

腐食性のプロセス流体と純粋なプロセス流体をしっかりと隔離します。双方向シーリング設計により媒体の侵入を防ぎます。 漏れや外部汚染を防ぎ、高い安全性と衛生基準を満たしています。

一般産業および油圧システム

圧力テストベンチや自動流体機器に最適です。優れた耐疲労性能を発揮します。 頻繁なスイッチングと脈圧の動作シナリオ。

シャンタイを選ぶ理由

独自の 3 段階ステム シーリング システム

ピラミッド状の自動締め付けプライマリ シール、バイトン O リングのセカンダリ シール、皿ばね式 V リングを装備 三次シール。自己強化型シール性能により摩耗や熱変形を補償し、ステムの損傷を防ぎます。 長期のハイサイクル運転時の漏れを防止します。

双方向保護構造

アップグレードされたシーリングシステムは、内部媒体の漏れを防ぎ、外部の塵、湿気、不純物をブロックします。 バルブに侵入し、耐用年数を効果的に延長し、メンテナンスコストを削減します。

標準化された米国標準生産

API 608 / ISO 17292、ASME B16.34、および API 598 に従って製造およびテスト済み。ASME B16.5 (フランジ) および ASME に準拠 B16.10 (対面) 規格に準拠し、世界的な産業プロジェクトとの完全な互換性を保証します。

疲れにくい安全構造

強化されたバルブ本体は、変形することなく脈圧や激しい圧力衝撃に耐えます。内蔵の爆発防止機能 ステム構造により、過圧による安全上の危険が排除されます。

静電気伝導性帯電防止設計

摩擦によって発生する静電気を継続的に伝導する本格的な制電構造を採用 中間部分と内部部分の間。静電気の蓄積や火花のリスクを回避し、安全な動作を保証します。 産業安全仕様に準拠した可燃性、爆発性、ガス状の媒体パイプライン。

メンテナンスの負担が少なく、費用対効果が高い

優れた耐疲労性能により、頻繁な切り替えシナリオ向けに最適化されています。機器のダウンタイムを削減し、 通常のシングルシールバルブに比べて交換頻度が低くなり、長期的なランニングコストを削減できます。

独自のサービスサポート

レーザーでカスタマイズされたロゴとパッケージデザインをサポート

OEM/ODMサービスの提供

工場出荷前に完全な検査を実施し、品質検査報告書を添付

衝突保護や海上輸送強化梱包などのオプションの追加サービス

よくある質問

1. ANSI 150LB は、ステンレス鋼フランジ付きボールバルブにとって何を意味しますか?

ANSI 150LB は、バルブとそのフランジ接続に使用される ASME クラス 150 の圧力クラスを指します。実際の許容作動圧力は、バルブのサイズ、材質、動作温度、および適用可能な圧力温度定格によって異なります。

2. このボールバルブにはどのようなフランジ規格が利用可能ですか?

パイプラインシステムとプロジェクトの要件に応じてフランジ規格を選択できます。一般的な構成には ASME B16.5 フランジが含まれる場合がありますが、特定の用途では他のフランジ規格を考慮することもできます。

3. バルブにはどのようなステンレス鋼材料が使用できますか?

一般的なボディ材質には 304 および 316 ステンレス鋼が含まれており、作動媒体、温度、圧力、腐食条件に応じて特定のグレードが選択されます。ご要望に応じて、他の材料の組み合わせも利用できる場合があります。

4. ANSI 150LB ステンレス鋼フランジ付きボールバルブはどのような媒体を処理できますか?

このバルブは、水、油、ガス、およびその他の互換性のある工業用流体に使用できます。バルブ本体、ボール、シート、シールの材質は、実際の媒体の化学的適合性、圧力、温度に応じて選択する必要があります。

5. このフランジ付きボールバルブは高温使用に適していますか?

適用可能な温度範囲は、バルブの材質、シートの材質、圧力温度定格によって異なります。バルブを選択する際には、構成が意図した使用条件に適していることを確認するために、実際の動作温度を確認する必要があります。

6. バルブには空気圧または電気アクチュエータが付属していますか?

はい。フランジ付きボールバルブは、バルブサイズ、必要な操作トルク、制御システムに応じて、手動、空気圧、または電気操作用に構成できます。アクチュエータはバルブおよび実際の動作条件に適切に適合する必要があります。

7. 正しいフランジ付きボールバルブを選択するにはどのような情報が必要ですか?

主要な選択情報には、公称バルブ サイズ、圧力クラス、フランジ規格、作動媒体、作動圧力、温度、必要な材質、作動方法が含まれます。パイプラインの図面やアプリケーションの詳細も、適切な構成を決定するのに役立ちます。

8. ステンレス鋼のフランジ付きボールバルブはカスタマイズできますか?

はい。材料グレード、フランジ仕様、シートとシールの材料、バルブの動作、その他の構成の詳細は、プロジェクトの要件に応じて選択できます。図面または技術仕様は、製造前にレビューできます。
