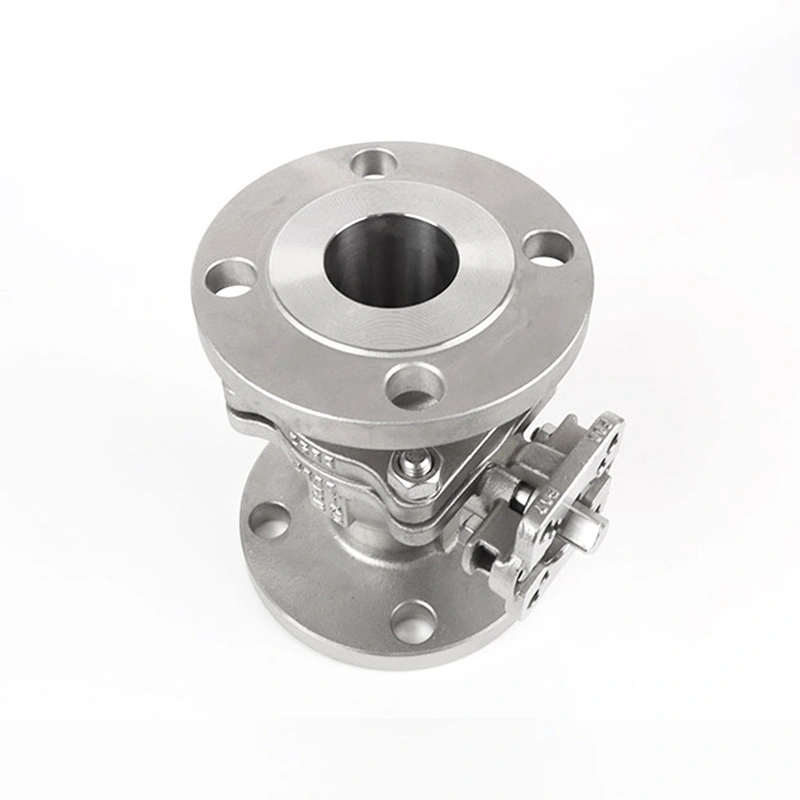

アクチュエーター用 ISO 5211 ベースを備えた ANSI クラス 150 フランジ付きボールバルブ

パイプラインを自動分離するには、バルブ構成が配管規格、圧力クラス、接続寸法、アクチュエータのインターフェースに一致している必要があります。アクチュエータ用 ISO 5211 ベースを備えた ANSI クラス 150 フランジ付きボールバルブは、クラス 150 フランジ付き接続と ISO 5211 取り付けインターフェイスを組み合わせており、バルブを手動操作またはパートターン空気圧および電気作動用に構成できます。実際のバルブとアクチュエータの組み合わせは、必要なトルク、動作条件、パイプライン構成に応じて選択する必要があります。

Shantai は中国浙江省温州市で工業用ボールバルブを製造しています。製造には、機械加工、組み立て、圧力テストが含まれ、該当する製品仕様に従って材料と寸法の要件がチェックされます。特定のバルブ構成が必要な場合は、図面、材料要件、アクチュエータ情報を確認できます。

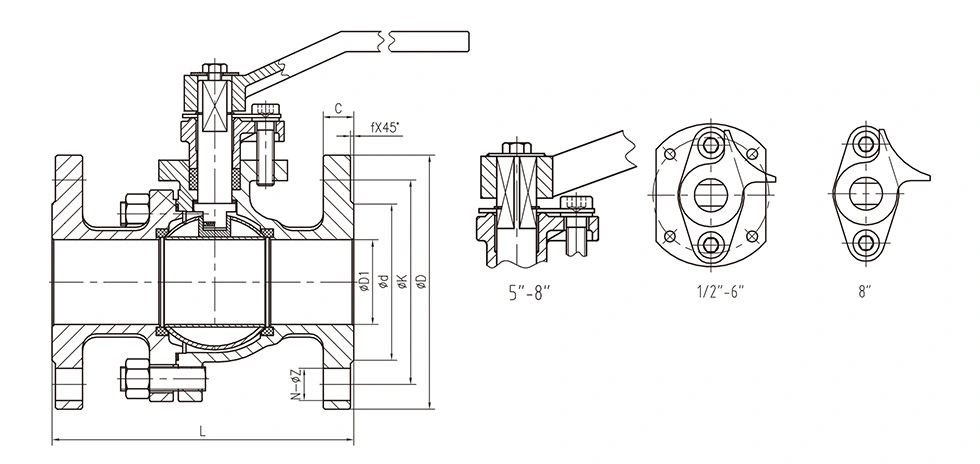

主な寸法

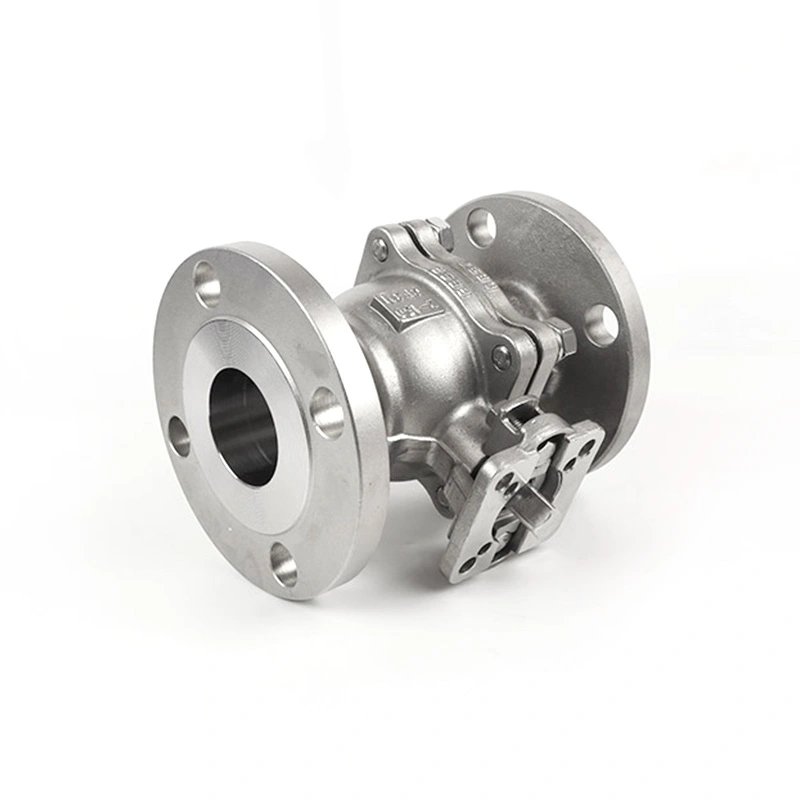

バルブの構造とアクチュエーターのインターフェース

このバルブは、互換性のある RF パイプライン フランジに接続するためのフランジ付きボディを使用しています。主な仕様に記載されている 316 ステンレス鋼のボディ、F316 ボール、および F316 ステムは主要な材料構成を提供しますが、RPTFE シートはシート材料が動作媒体および温度に適合する用途を目的としています。

ISO 5211 取り付けベースは、互換性のあるパートターン アクチュエータまたは中間取り付け配置を取り付けるための標準化されたインターフェイスを提供します。 ISO 5211 ではアクチュエータの取り付けフランジと駆動部品の寸法が規定されているため、アクチュエータのインターフェースはバルブのサイズだけで選択するのではなく、バルブの取り付けサイズと必要な操作トルクに適合させる必要があります。

自動サービスの場合、バルブのトルク、アクチュエータの出力、取り付けインターフェイス、回転方向、利用可能な電源またはエアの供給をすべて組み立て前に確認する必要があります。リミットスイッチ、ソレノイドバルブ、ポジショナーなどの制御アクセサリを自動化システムに合わせて選択できます。

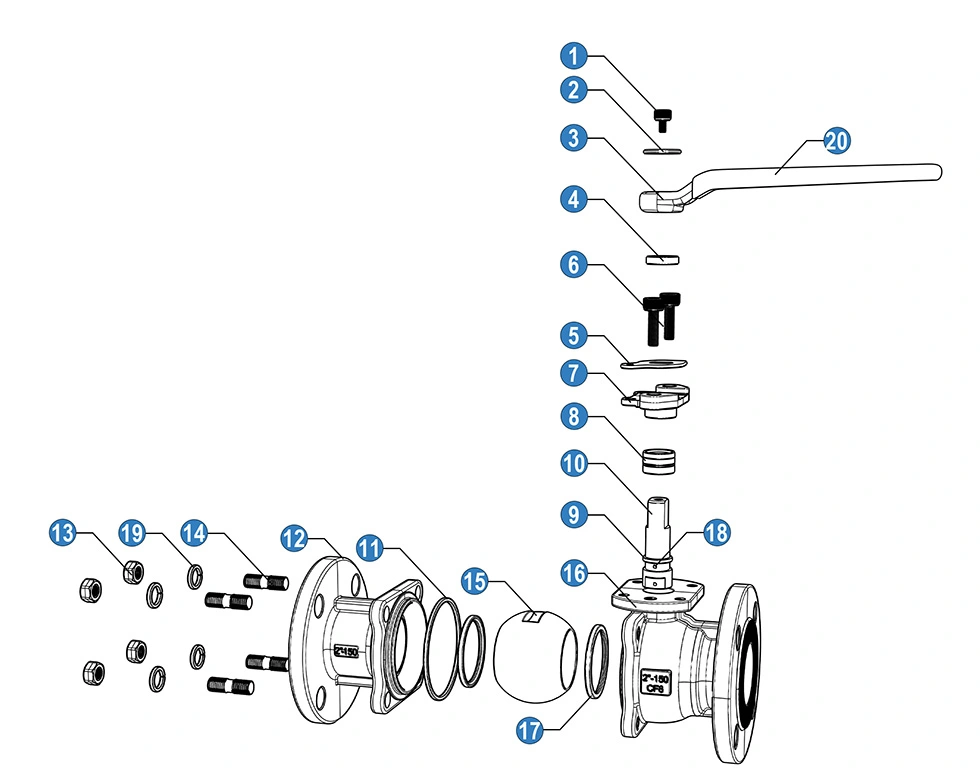

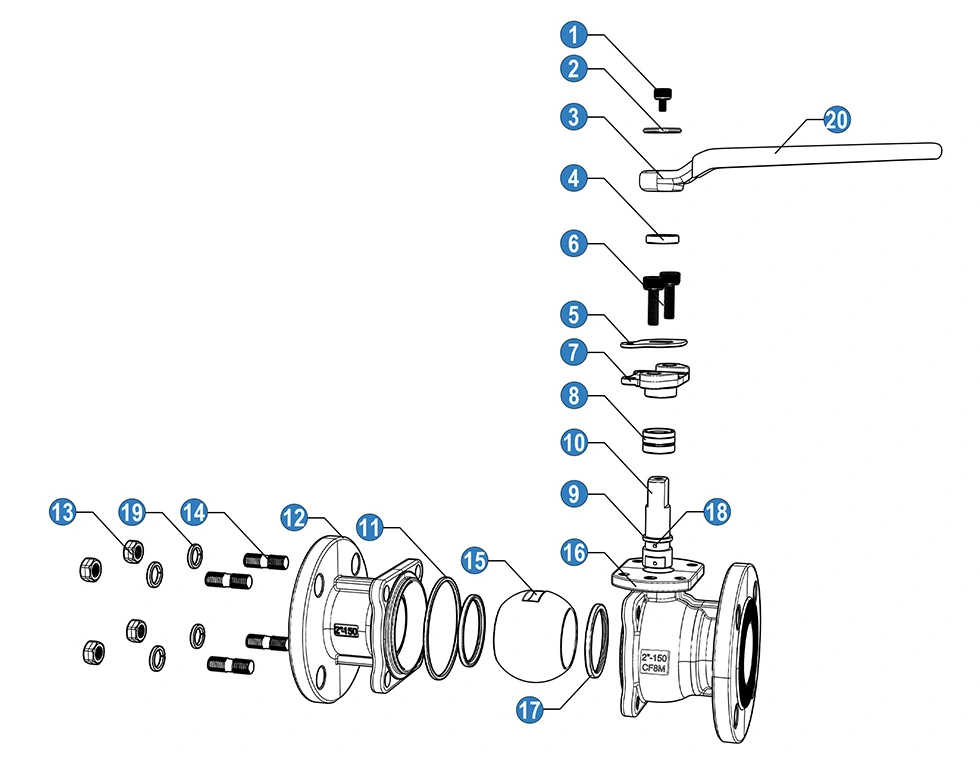

材質と成分構成

上記の成分リストは、1 つの材料構成を表しています。製品仕様には 316 ステンレス鋼の構成も用意されており、必要な耐食性と使用条件に応じて接液部品を選択できます。材料の選択は、実際の購入仕様と流体の適合性要件に照らして確認する必要があります。

一般的な寸法:

主な特長

クラス 150 フランジ付きパイプライン接続

RF フランジ付き端部構成により、バルブとパイプラインの間にボルト接続が提供されます。取り付ける前に、フランジのサイズ、ボルト穴の配置、フェーシングのタイプ、および関連する寸法を相手側のパイプライン フランジと一致させる必要があります。 ASME B16.5 は、NPS 1/2 から NPS 24 までのパイプ フランジとフランジ付き継手をカバーしており、クラス 150 のフランジ寸法と圧力温度要件が含まれています。

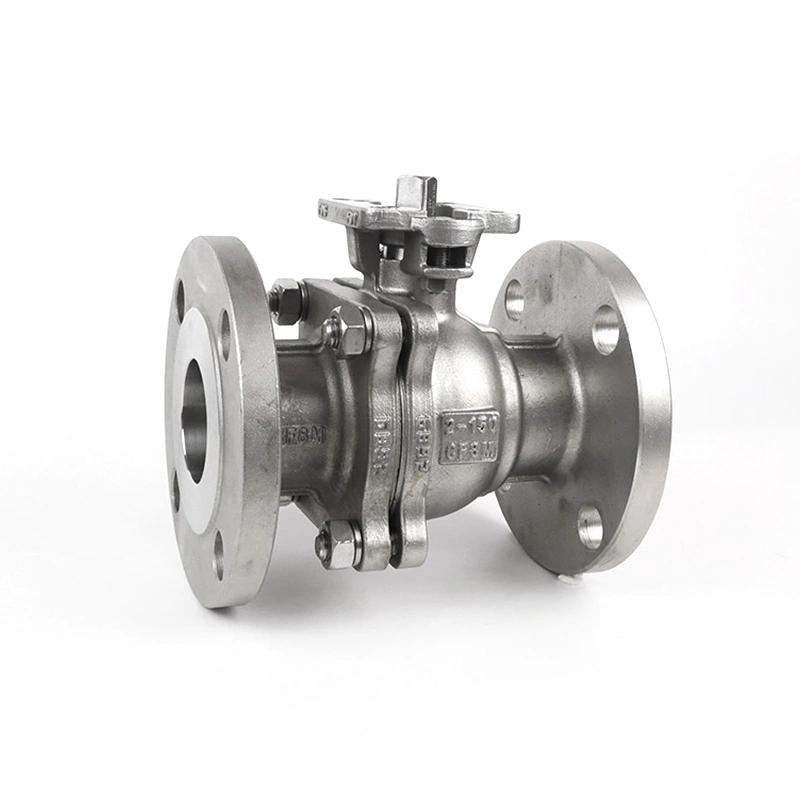

ISO 5211 アクチュエーターの取り付け

アクチュエータ取り付けインターフェイスは、部品回転の自動化を目的としています。 ISO 5211 は、互換性のあるアクチュエータを工業用バルブに接続するために使用される取り付けインターフェースの寸法と駆動コンポーネントの寸法を定義しています。したがって、バルブの作動トルクと併せて、取付寸法とアクチュエータの出力を確認してください。

ステンレス鋼の圧力境界コンポーネント

主な仕様はボディにASTM A351 CF8M (316)、ボールとステムにASTM A182 F316、シートにRPTFEを使用しています。この材料の組み合わせは、選択された材料が必要な化学条件と温度条件を満たす場合、水、油、ガス、およびその他の互換性のある媒体に対して検討できます。

クォーターターンオン/オフ動作

ボールバルブは、開位置と閉位置の間を移動するために 4 分の 1 回転機構を使用しています。これは主に、継続的なスロットリングではなく、分離サービスを目的としています。流量調整が必要な場合は、選択する前にバルブ、シート、動作条件の適合性を評価する必要があります。

帯電防止構造

材料リストには、バルブ構成の帯電防止装置が含まれています。用途によって帯電防止性能が必要な場合、完全なバルブ仕様と該当するテスト要件を注文文書で確認する必要があります。

代表的な用途

水処理:フランジ接続が必要な、互換性のある給水ライン、プロセス機器、処理スキッドの隔離に適しています。

石油およびガスシステム:バルブの材質、圧力クラス、シール構成がサービス要件を満たしている場合、互換性のある石油およびガスのパイプラインおよび機器に適用できます。

化学処理:ボディ、ボール、ステム、シート、ガスケットの材質が媒体と化学的に適合する場合、プロセス流体の隔離に使用できます。

産業用プロセス機器:アクチュエータ取り付けインターフェースにより、バルブを自動スキッド、マニホールド、遠隔開閉制御を必要とする機器に組み込むことができます。

一般的なパイプラインの分離:クラス 150 フランジ付きボールバルブと手動または自動の遮断操作を必要とする工業用配管システムに適しています。

アクチュエータの選択

アクチュエータの選択は、公称パイプサイズのみではなく、バルブに必要な操作トルクに基づいて行う必要があります。バルブのサイズ、シートの材質、差圧、媒体、温度、動作周波数はすべて、トルク要件に影響を与える可能性があります。

空気圧作動の場合は、利用可能な空気圧、アクチュエータの出力トルク、故障位置、および制御アクセサリを確認してください。電気作動の場合は、必要なトルク、電源、動作サイクル、フィードバック要件を確認してください。 ISO 5211 取り付けインターフェイスも、選択したアクチュエータとカップリングの配置に対応している必要があります。

選択と設置に関する考慮事項

ご注文前に、呼び径、クラス150の圧力クラス、フランジ寸法、RFフェーシング、使用圧力、温度、媒体および必要な本体およびトリムの材質をご確認ください。自動バルブの場合は、アクチュエータのタイプ、必要なトルク、取り付けインターフェース、および制御要件を提供します。

取り付ける前に、フランジ面とバルブの端に損傷や汚れがないか検査してください。合わせフランジを正しく位置合わせし、適切なガスケットと該当する取り付け手順を使用してボルトを均等に締めます。バルブ本体を通してパイプラインを強制的に位置合わせしないでください。

アクチュエータの取り付け後、バルブを使用する前に回転方向と開閉限界を確認してください。過度の外部負荷がバルブ取り付けインターフェースに伝達されないように、重いアクチュエータまたはギアボックスは必要に応じて適切にサポートする必要があります。

使用上の注意

指定された圧力と温度の制限内でバルブを操作してください。製品表の 285PSI 値は、あらゆるサイズおよび温度に対する普遍的な許容圧力として扱うべきではありません。実際の構成では、該当する圧力温度定格を確認する必要があります。

破片がバルブに侵入してシートやシール面に損傷を与える可能性を減らすために、試運転前にパイプラインをフラッシュしてください。

アプリケーションが選択されたシートおよび動作条件に関して技術的に評価されていない限り、ボールバルブを連続スロットルに使用しないでください。

メンテナンスの前に、パイプラインを隔離して減圧し、バルブが安全に保守できることを確認してください。自動バルブの場合は、該当するメンテナンス手順の要求に応じて、アクチュエータの電源または制御源を切断または分離します。

品質検査と文書化

製造検査では、該当する製品と注文の要件に応じて、材料検証、寸法検査、本体組立、および圧力テストをカバーできます。 API 598 はバルブの検査およびテスト要件に使用され、ASME B16.34 は関連するバルブ設計、圧力温度、および寸法要件に対応します。

トレーサビリティが必要なプロジェクトの場合、材料グレード、バルブ仕様、テスト要件、およびアクチュエータ構成を生産前に確認する必要があります。 Shantai は、プロジェクトで特定のバルブと自動化構成が必要な場合に、技術図面とアプリケーション情報をレビューできます。

よくある質問

1. アクチュエーター用 ISO 5211 ベースを備えた ANSI クラス 150 フランジ付きボールバルブは何に使用されますか?

アクチュエータ用 ISO 5211 ベースを備えた ANSI クラス 150 フランジ付きボールバルブは、クラス 150 フランジ付き接続とパートターン アクチュエータ インターフェイスが必要な工業用配管システムのオン/オフ絶縁に使用されます。バルブのサイズ、操作トルク、システム要件に応じて、手動操作または自動制御用に構成できます。

2. クラス 150 の定格と表に記載されている最大圧力の違いは何ですか?

クラス 150 は圧力クラスの指定であり、リストされている 285PSI は製品固有の最大圧力値です。許容作動圧力は、1 つの圧力値がすべての動作条件に適用されると仮定するのではなく、バルブのサイズ、材質、温度、および該当する圧力温度定格に従って確認する必要があります。

3. バルブに取り付け可能なアクチュエータはどれですか?

取り付けインターフェースと出力トルクがバルブに適合する場合、空気圧式および電気式パートターン アクチュエータを検討できます。適切な構成としては、油圧作動も考慮されます。アクチュエータの選択には、トルク、回転、電力または空気の供給および制御要件を含める必要があります。

4. バルブシートにRPTFEが使われているのはなぜですか?

付属の製品構成では、シート材質として RPTFE が指定されています。その適合性は、作動媒体、圧力、温度によって異なります。用途に攻撃的な化学薬品や指定範囲外の温度が含まれる場合は、選択する前にシートとシールの材質を検討する必要があります。

5. フランジ付きボールバルブを注文する前に確認すべきことは何ですか?

バルブサイズ、クラス150定格、フランジ規格と面付け、媒体、圧力、温度、材質の組み合わせ、操作方法を確認してください。自動バルブの場合は、アクチュエータのタイプ、トルク、ISO 5211 の取り付けサイズ、および制御要件も提供する必要があります。

6. バルブ材質を316ステンレス鋼から変更できますか?

用途に応じて他の材料構成も考慮できます。材料の選択には、腐食条件、圧力、温度、作動媒体との適合性を考慮する必要があります。最終的なボディ、ボール、ステム、シートの材質は、生産前に製品仕様書で確認する必要があります。
