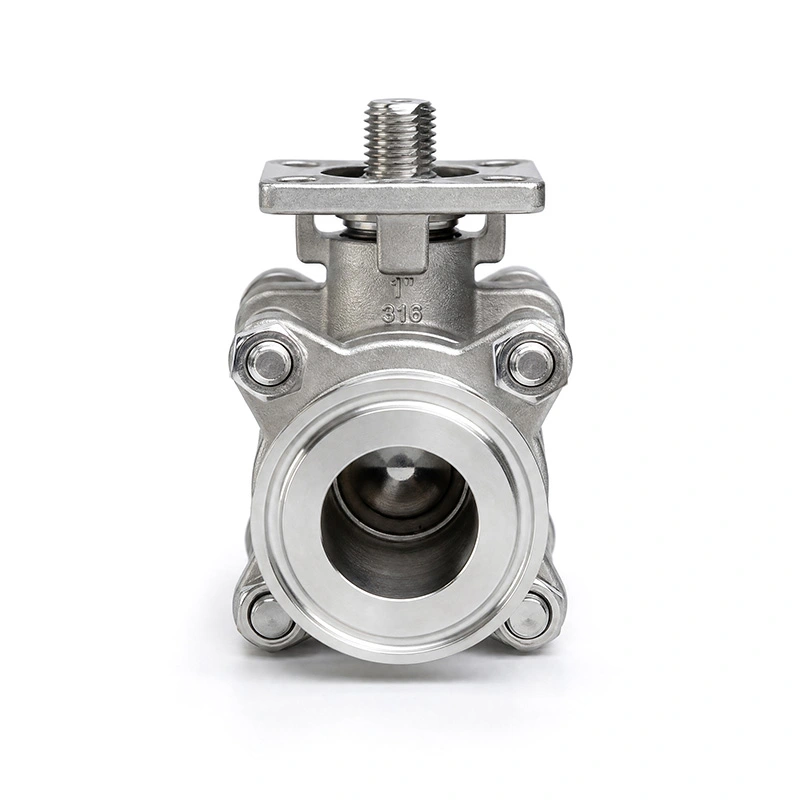

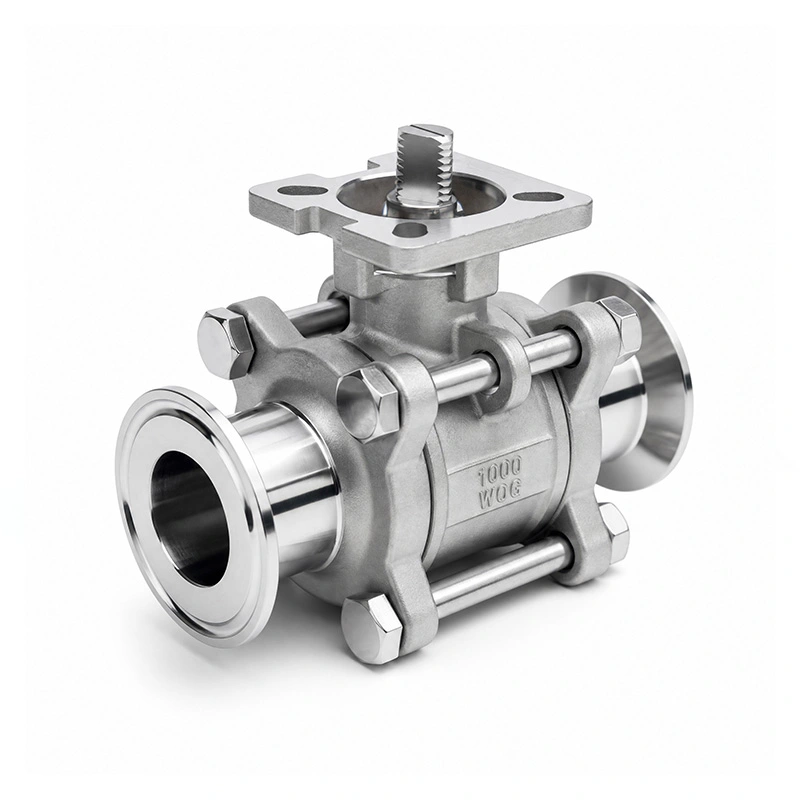

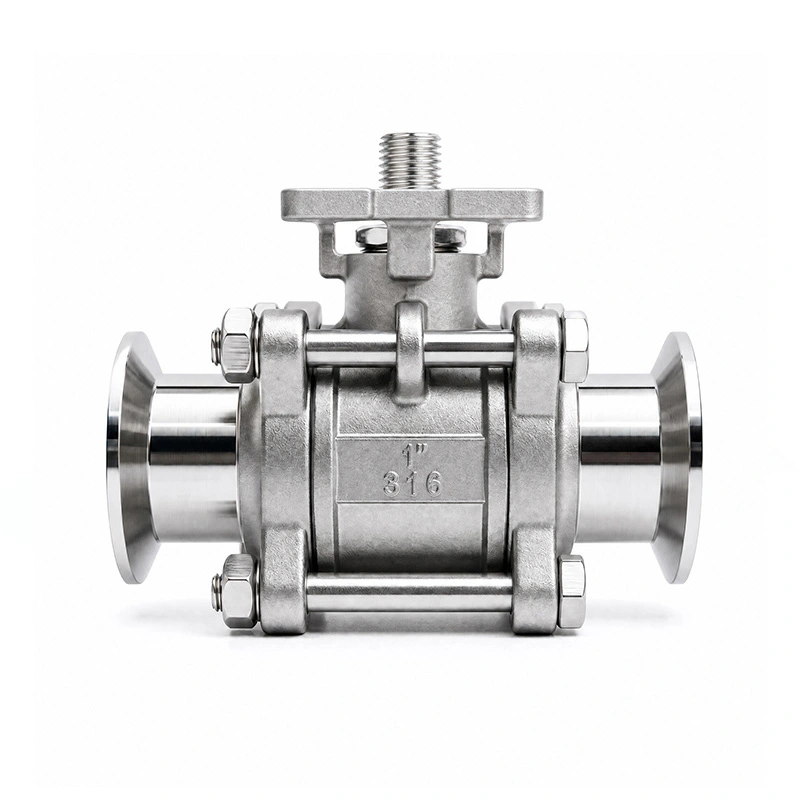

3PC 完全カプセル化トライクランプ ボールバルブ、ISO 5211 取り付けパッド付き

ISO 5211 取り付けパッドを備えた 3PC 完全カプセル化トリクランプ ボールバルブは、サニタリーおよびプロセス配管システム用のトリクランプ接続を備えた 3 ピースのバルブ本体を使用しています。 3 ピース構造により、パイプラインが分離された後に内部コンポーネントにアクセスできるようになり、ISO 5211 取り付けパッドは空気圧または電動アクチュエータの取り付けに標準化されたインターフェイスを提供します。この構成は、サニタリー接続と自動バルブ操作が必要な流体制御システムに適しています。

主な寸法

主要な設計機能

スリーピースバルブ構造

3 ピースの本体は、中央のバルブセクションと 2 つの端セクションで構成されます。パイプラインが適切に隔離され、バルブが減圧された後、本体を開けて内部コンポーネントを検査または交換できます。この構造は、シート、シール、その他の内部部品の定期的なメンテナンスが必要な用途に役立ちます。

トライクランプ接続

トライクランプ接続では、ネジやフランジによるジョイントの代わりにクランプとガスケットの配置が使用されます。この接続方法により、バルブをパイプラインに直接溶接することなく、バルブの取り付けまたは取り外しが可能になります。適用可能なガスケットの材質と接続寸法は、プロセス媒体、温度、配管仕様に応じて選択する必要があります。

ISO 5211 アクチュエーターの取り付け

ISO 5211 取り付けパッドを備えた 3PC 完全カプセル化トライクランプ ボール バルブは、バルブ上に ISO 5211 アクチュエータ取り付けインターフェイスを備えた設計になっています。これにより、従来の別個の取り付け配置に依存することなく、互換性のある空気圧または電気アクチュエータをバルブに直接取り付けることができます。アクチュエータの選択は、バルブのサイズ、動作トルク、システム制御要件に合わせて行う必要があります。

316 ステンレス鋼の接液部コンポーネント

本体は ASTM A351 CF8M (316) として指定され、ボールとステムは ASTM A182 F316 として指定されます。これらのステンレス鋼材料は、材料の適合性と耐食性が重要な考慮事項となる幅広い工業用流体用途に適しています。 RPTFE シートは PTFE と 15% フィラーを組み合わせたもので、選択する前に実際の媒体と動作温度に対して評価する必要があります。

アプリケーション

ISO 5211 取り付けパッドを備えた 3PC 完全カプセル化トリクランプ ボール バルブは、コンパクトな遮断バルブ、サニタリー スタイルの接続、およびオプションの自動作動を必要とする配管システムで使用できます。一般的な応用分野には次のようなものがあります。

一般液体処理

薬液の取り扱い

水処理施設

軽工業製造業

自動配管システム

設置と操作

トライクランプの取り付け

設置前に、バルブのサイズ、接続寸法、ガスケットの材質、圧力温度の要件がパイプラインの仕様と一致していることを確認してください。嵌合するトライクランプ接続の間にバルブを配置し、適切なガスケットを取り付け、クランプでジョイントを固定します。システムに加圧する前に、接続が正しく位置合わせされているかどうかを確認する必要があります。

アクチュエータの取り付け

ISO 5211 取り付けパッドは、互換性のある空気圧または電動アクチュエータ用のインターフェイスを提供します。アクチュエータの取付パターン、軸寸法、必要作動トルクを確認の上、取付けてください。アクチュエータは、バルブおよびアクチュエータの製造元の指示に従って設置および調整する必要があります。

メンテナンス

メンテナンスの前に、バルブをパイプラインから隔離し、すべての残留圧力を解放してください。 3 ピース構造により、バルブ本体を開いてボール、シート、ステム、シール部品を検査できます。磨耗したコンポーネントを適切な部品と交換し、バルブを使用に戻す前にバルブのシールと動作状態を確認してください。

選択に関する考慮事項

新しい配管システムにこのバルブを選択する場合は、作動媒体、圧力、温度、配管サイズ、接続寸法、必要な作動方法を考慮してください。バルブシートとシール材がプロセス流体との適合性を確認する必要があります。自動化されたアプリケーションの場合、アクチュエータはバルブの動作トルクとシステムの制御要件に従って選択する必要があります。

よくある質問

Q1: ISO 5211 取り付けパッドを備えた 3PC 完全カプセル化トライクランプ ボール バルブは何に使用されますか?

ISO 5211 取り付けパッドを備えた 3PC 完全カプセル化トリクランプ ボールバルブは、3 ピースのバルブ本体、トリクランプ接続、アクチュエータ取り付けインターフェースが必要な配管システムのオン/オフ流体制御に使用されます。手動操作用に構成したり、自動制御用に適切な空気圧または電気アクチュエータと組み合わせたりすることができます。

Q2: ISO 5211 取り付けパッドは何を提供しますか?

ISO 5211 取り付けパッドは、標準化されたアクチュエータ取り付けインターフェイスを提供します。互換性のある空気圧または電動アクチュエータは、アクチュエータのサイズとバルブのトルク要件に応じて、該当する ISO 5211 の取り付け寸法に従って取り付けることができます。

Q3: 3ピース構造の利点は何ですか?

3 ピース構造により、パイプラインが分離され減圧された後でもバルブの内部コンポーネントにアクセスできます。これにより、完全に密閉された一体型ボディと比較して、シート、シール、その他の保守可能なコンポーネントの検査と交換が簡素化されます。

Q4: このバルブにはどのような材質が使用されていますか?

ボディは ASTM A351 CF8M (316)、ボールとステムは ASTM A182 F316 です。シートはRPTFE(PTFE+15%fv)です。ご要望に応じて、他の材料構成も利用可能です。

Q5: このバルブは空気圧または電動アクチュエータで使用できますか?

はい。 ISO 5211 取り付けインターフェイスは、アクチュエータの取り付け用に設計されています。適切なアクチュエータは、バルブのサイズ、動作トルク、圧力、温度、および制御システムの要件に従って選択する必要があります。

Q6: 注文前に確認すべきことは何ですか?

必要なバルブサイズ、接続寸法、使用圧力、温度、プロセス媒体、シート材質、作動方式をご確認ください。自動化システムの場合は、アクチュエータの取り付けパターンや必要なトルクも確認する必要があります。
