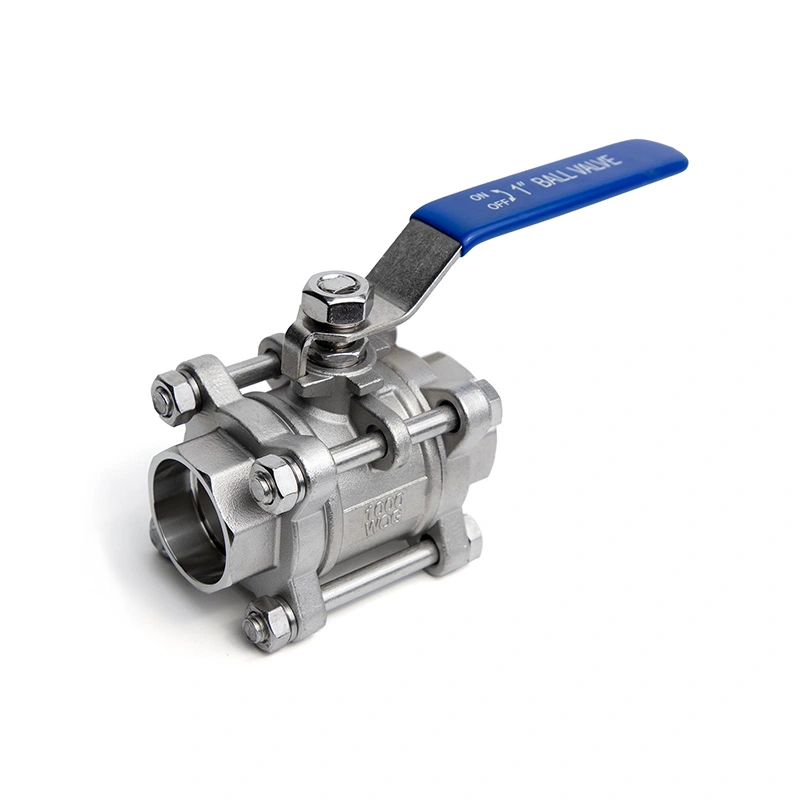

3PC ソケット溶接端ステンレス鋼ボールバルブ

3PC ソケット溶接端ステンレス鋼ボールバルブは、3 ピースのステンレス鋼ボディとソケット溶接端を組み合わせて、コンパクトで恒久的なパイプライン接続を実現します。分割ボディ構造により、バルブが隔離され減圧された後でも、内部シールやその他の保守可能なコンポーネントにアクセスできます。フルポート流路は低い流れ抵抗をサポートし、ボールとシートの設計は互換性のある流体に対して双方向の遮断を提供します。石油やガス、化学処理、水処理、その他の産業システムの高圧配管に適しています。

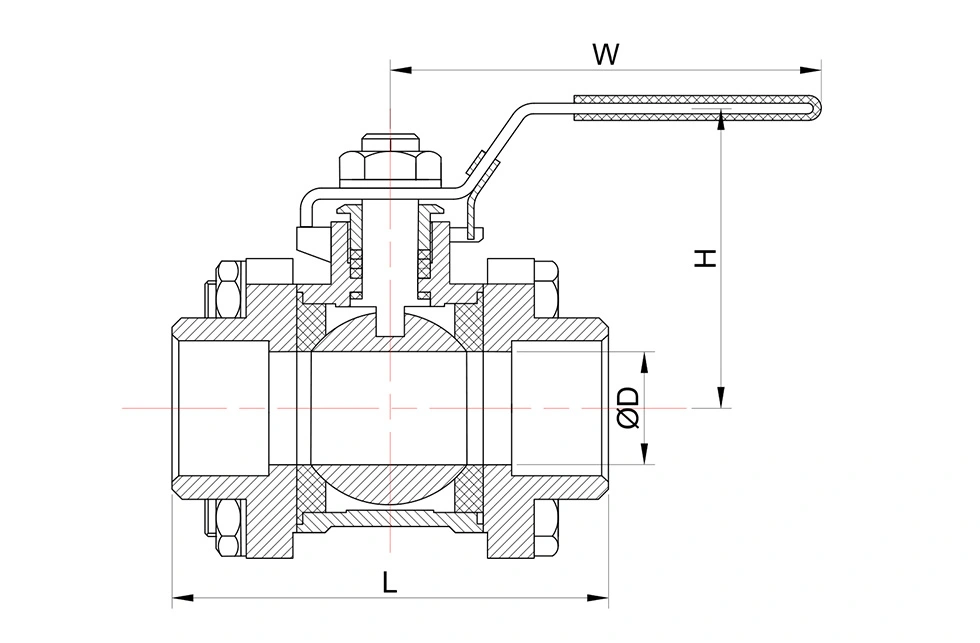

主な寸法

* N: ANS1 B 2.1 NPT に準拠したねじ端
* B: BS21 BSP に従ってスレッドが終了します

Kv 値

Kv (m3/h) = バルブ全体で 1 bar の圧力降下を生成する 1 時間あたりの水の流量 (立方メートル)。

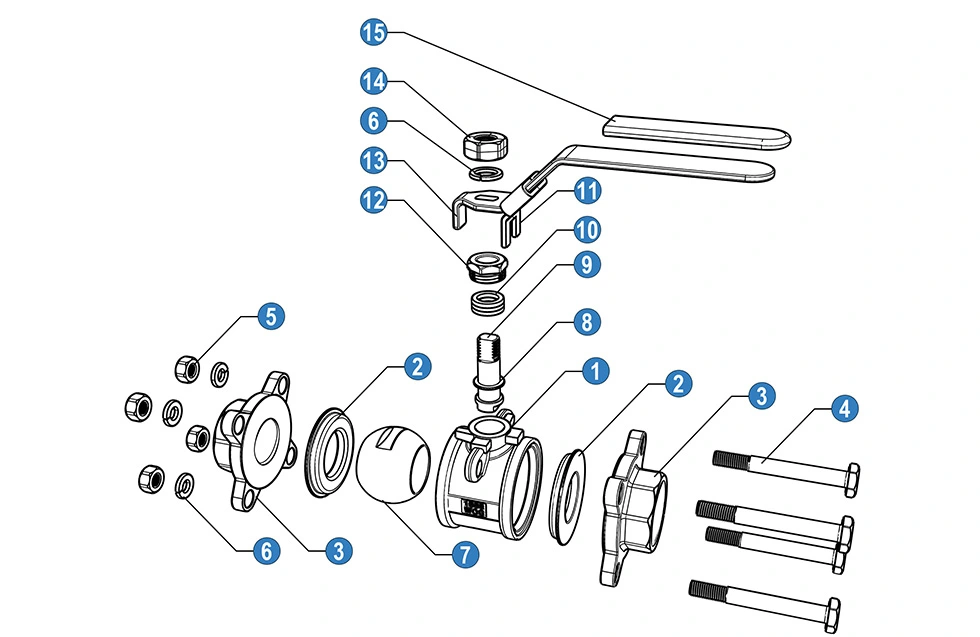

バルブの機能と主な特徴

1. ソケットウェルド接続

ソケット溶接端は、互換性のある配管で溶接して取り付けるために、指定された接続寸法に機械加工されています。この接続は、恒久的なパイプとバルブの接続が必要な小口径の工業用ラインで一般的に使用されます。溶接は、該当する配管仕様と手順に従う必要があります。

2. 3ピースボディ

3 ピースのボルト締めボディにより、パイプラインが分離され減圧された後でもバルブの内部コンポーネントにアクセスできます。バルブアセンブリ全体を交換することなく、シールやその他の保守可能な部品を検査または交換できます。

3. ボールとシートのシール

ボールがシートに対して回転し、流路を開閉します。選択されたシートとシール材料が使用条件に適している場合、バルブは両流れ方向の遮断を行います。また、流路は、完全に開いたときに、流体がバルブを通過する際の障害を最小限に抑えます。

4. ステンレス鋼構造

ステンレス鋼構造は、互換性のある水、油、ガス、化学媒体を含む用途に利用できます。材料の選択では、流体の組成、濃度、動作温度、圧力、腐食条件を考慮する必要があります。

上台について

Shantai は中国浙江省温州に拠点を置き、国内および輸出市場向けの工業用バルブを製造しています。その生産活動には、機械加工、バルブの組み立て、圧力テスト、検査、製品マーキングが含まれます。

品質管理システムは ISO 9001 の認証を取得しており、該当する製品には CE 文書が用意されています。検査には、注文要件に応じて、入荷材料の検査、工程内検査、完成したバルブの検査、出荷前検査が含まれます。

ソケット溶接式ボールバルブの場合、必要な寸法と適用される規格に従って、さまざまな接続構成を提供できます。特定の要件に合わせてタイプ A およびタイプ B のソケット溶接構成が利用可能で、製造前に接続寸法が確認されています。

よくある質問

1. ソケット溶接接続とねじ接続の違いは何ですか?

ソケット溶接接続ではバルブとパイプの間に溶接ジョイントが使用されますが、ねじ接続ではパイプのねじ山が一致する必要があります。ソケット溶接端は、永久的な溶接接続が必要な小口径配管に一般的に指定されています。適切な接続は、配管規格、圧力、温度、設置要件によって異なります。

2. さまざまなソケット溶接構成は利用できますか?

はい。必要な寸法と適用される配管規格に従って、さまざまなソケット溶接構成を提供できます。特に交換用バルブや輸出プロジェクトの場合は、接続タイプと寸法要件を製造前に確認する必要があります。

3. Can the valve be opened for internal maintenance?

はい。 3 ピースの本体は、パイプラインを分離して減圧した後に分離できるため、内部シールやその他の保守可能なコンポーネントを検査または交換できます。パイプラインが加圧されている間はバルブを分解しないでください。

4. バルブに関してどのような文書が入手可能ですか?

該当する構成については、ISO 9001 および CE ドキュメントを提供できます。注文やプロジェクトの要件に応じて、材料文書、検査記録、試験報告書、製品図面も提供できます。

5. 3PC ソケット溶接端ステンレス鋼ボールバルブはどのような用途に適していますか?

このバルブは、石油およびガス、石油化学、化学処理、水処理、発電および一般産業用配管の互換性のある流体に使用できます。材料、シート、シール部品は実際の媒体、圧力、温度に応じて選択する必要があります。

6. バルブの選択にはどのような情報が必要ですか?

重要な情報には、バルブのサイズ、圧力定格、ソケット溶接の寸法、作動媒体、作動圧力、温度、本体とシールの材質、数量、および適用される規格が含まれます。交換プロジェクトの場合は、確認のために既存のバルブ図面または寸法情報も提供できます。
