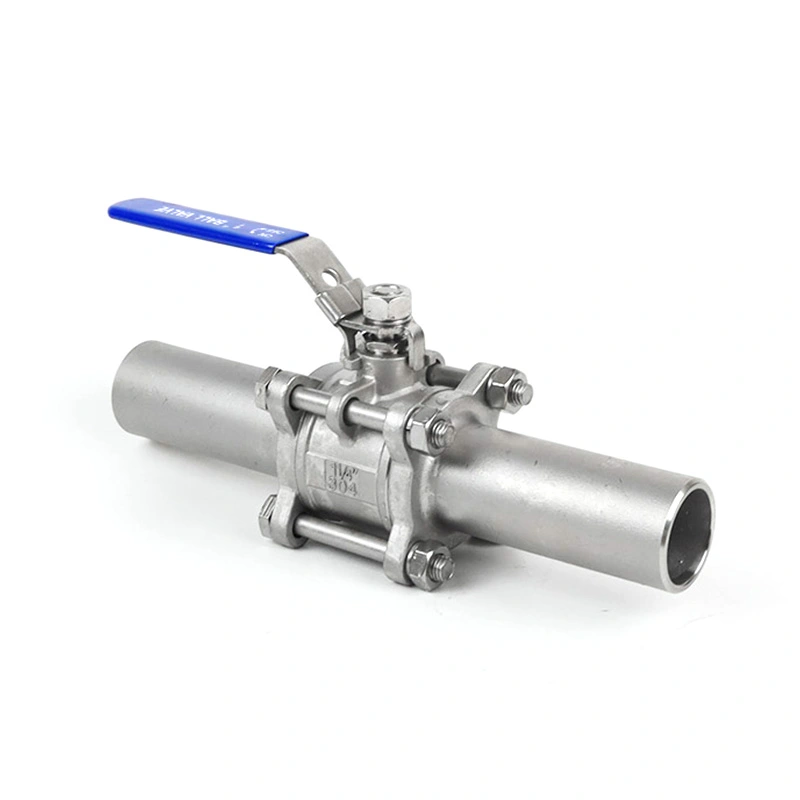

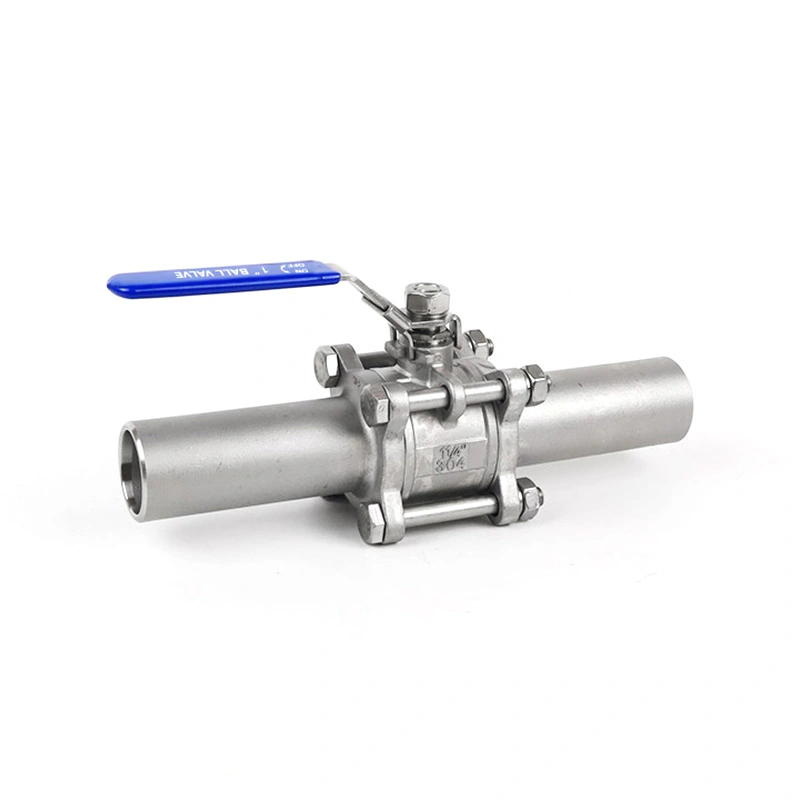

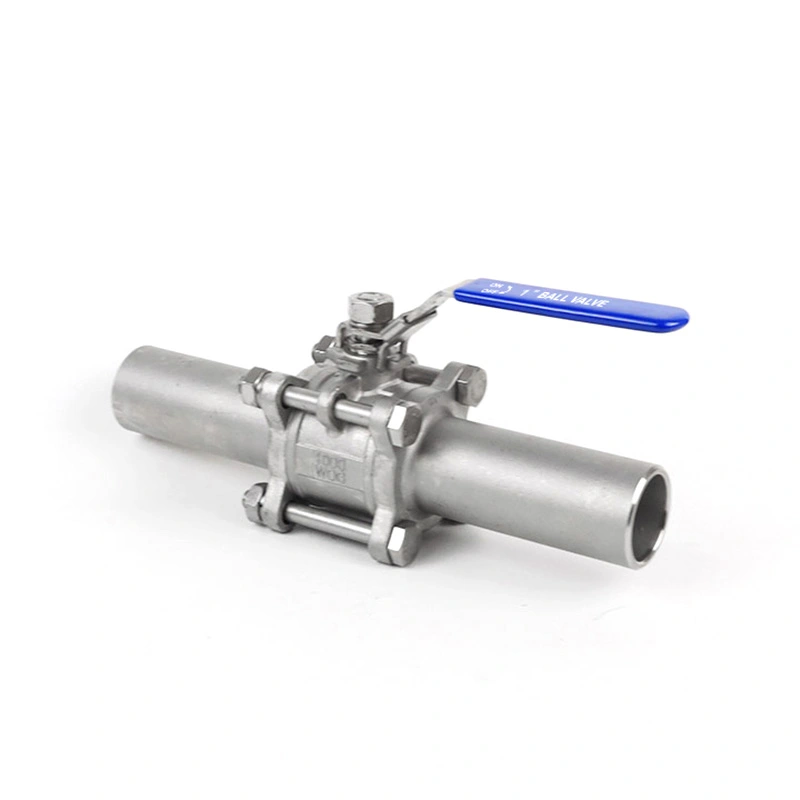

3PC ボールバルブ溶接拡張

3PC ボール バルブ ウェルド エクステンデッドは、延長された突合せ溶接端を使用して、バルブ間の溶接長さを追加します。 本体とパイプライン。延長端は、断熱パイプライン、埋設設備、配管レイアウトに役立ちます。 追加の溶接距離が必要な場合。 3 ピースのボディにより、内部コンポーネントへのアクセスも可能になります。 パイプラインを分離した後の検査と交換。

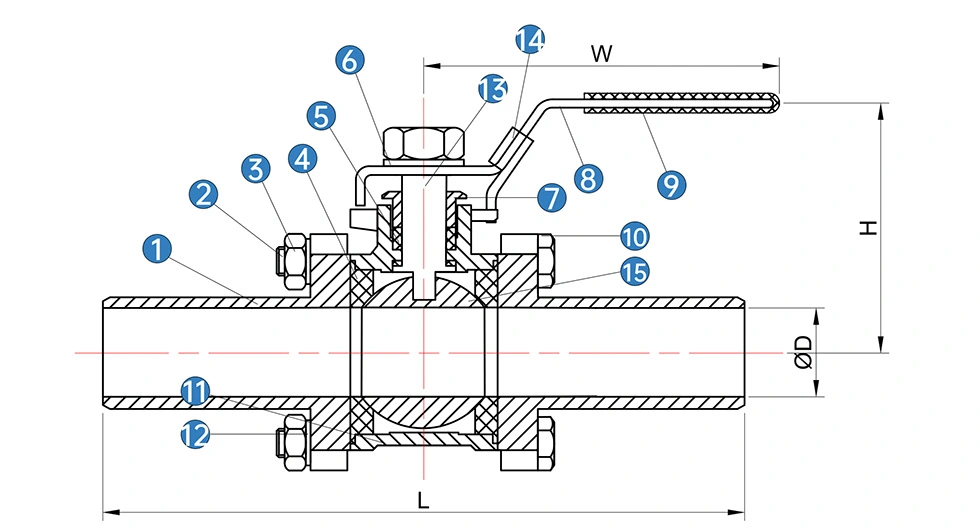

主な寸法

* N: ANSI B 2.1 NPT に準拠したねじ端
* B: BS21 BSP に従ってスレッドが終了します

製品の特徴

1. 拡張突合せ溶接端

延長された溶接端により、パイプライン溶接のための追加スペースが提供され、溶接作業をメインから遠ざけることができます。 バルブ本体。この構成は、バルブを配置する必要がある断熱または埋設されたパイプラインに役立ちます。 断熱材の外側、またはアクセス可能な場所。

2. スリーピース構造

本体が分割されているため、バルブを開けて点検・メンテナンスが可能です。シート、シール、その他の内部 交換が必要なときにコンポーネントにアクセスできるため、バルブアセンブリ全体を交換する必要性が軽減されます。

3. 316 ステンレス鋼素材

3PC Ball Valve Weld Extended は、ボディに ASTM A351 CF8M (316)、ボールとステムに ASTM A182 F316 を使用しています。 標準シートはRPTFE（PTFE+15%fv）です。必要に応じて他の材料の組み合わせも提供できます サービス条件。

4. 突合せ溶接接続

溶接端は ASME B16.25 要件に従っています。突合せ溶接接続により、バルブ間に永久的な接合が提供されます。 溶接手順とパイプの準備は、適用される配管仕様によって決定されます。

溶接と取り付け

溶接前にパイプサイズ、溶接端寸法、ベベル状態、アライメントを確認してください。パイプラインは次のようにする必要があります 取り付け時にバルブに過度の負荷がかからないように適切にサポートしてください。溶接手順も従う必要があります 該当するプロジェクトの仕様。

延長された端により、溶接領域とバルブ内部との間に追加の距離が提供されます。適切な溶接と シート、シール、その他の熱に弱い部品を保護するために、熱管理手順に従う必要があります。

材質と動作条件

このバルブは、リストに記載されている温度範囲 -25℃ ～ 150℃、最大圧力 285PSI で仕様化されています。 条件。実際の動作限界は、バルブのサイズ、媒体、温度、および条件に応じて確認する必要があります。 適用可能な圧力温度定格。

ステンレススチールのボディ、F316 ボール、および F316 ステムは、互換性のある産業用メディアを対象としています。シートとシーリング 注文する前に、実際の流体、温度、圧力に照らして材料の選択を確認する必要があります。

品質検査

材料検査

注文要件に応じて、材料識別および関連する検査記録を提供できます。材質 該当するバルブ構成のテストレポートが利用可能です。

寸法検査

バルブの寸法と溶接端の特徴が、指定された製品図面と要件に照らしてチェックされます。 検査には、溶接端の長さ、寸法、および一般的な組み立て状態が含まれます。

圧力および密閉テスト

バルブのテストと検査は API 598 要件に従います。圧力試験と密閉試験を実施して、性能を確認します。 出荷前のバルブ本体とシートのシール性能。

完成したバルブの検査

最終検査では、バルブの外観、組み立て、溶接端の保護、動作状態が検査されます。必要な製品 書類はご注文に応じて作成可能です。

アプリケーション

3PC ボール バルブ ウェルド エクステンデッドは、溶接接続と追加の溶接が必要な工業用配管に適しています。 距離が必要です。一般的な用途には、石油化学処理、石油およびガス システム、熱エネルギー、 水処理および一般的な工業用流体制御。

拡張端構成は、パイプラインの断熱、地下設置または現場での使用に特に役立ちます。 レイアウトにより、バルブ本体の周囲の利用可能なスペースが制限されます。アプリケーションの適合性は、以下に基づいて確認する必要があります。 媒体、圧力、温度、パイプラインの仕様。

包装

バルブは輸出輸送用に段ボール箱と合板ケースを使用して梱包されます。溶接端は、 梱包中に保護され、取り扱い中にベベルや接続面が損傷するリスクが軽減されます。 発送。

よくある質問

1. 3PC ボールバルブ溶接拡張の拡張溶接端の目的は何ですか?

延長された溶接端により、バルブ本体とパイプライン間の追加の溶接距離が提供されます。それらは次のような用途に役立ちます。 絶縁されたパイプライン、埋設設備、および溶接エリアをより遠くに配置する必要があるその他のレイアウト バルブ本体から。

2. バルブの材質は何ですか?

標準ボディ材質は ASTM A351 CF8M (316) で、ボールとステムには ASTM A182 F316 が使用されます。座席は RPTFE (PTFE+15%fv)。他の資料もリクエストに応じて入手可能です。

3. 突合せ溶接端にはどのような規格が適用されますか?

突合せ溶接端は ASME B16.25 に従って指定されています。最終的な溶接手順は、該当する規定に従う必要があります。 パイプラインまたはプロジェクトの仕様。

4. バルブの設置後のメンテナンスは可能ですか?

はい。 3 ピースのボディにより、検査および交換のために内部コンポーネントにアクセスできます。パイプラインは次のことを行う必要があります。 バルブのメンテナンス前に隔離して減圧してください。

5. 圧力と温度の制限はどれくらいですか?

記載されている最大圧力は285PSI、温度範囲は-25℃～150℃です。実際の許容動作 条件はバルブのサイズ、媒体、および該当する圧力温度定格によって異なります。

6. どのような書類を提供できますか?

バルブに応じて、材料試験レポートおよび該当する検査または製品文書を提供できます。 構成と注文の要件。
